Спаренные фотошаблоны в DeltaCAM: один трафарет для двух сторон платы

Что такое спаренный фотошаблон

Спаренный (сдвоенный) фотошаблон — это трафарет, на котором размещены апертуры сразу для двух сторон платы. Два инстанса одного проекта располагаются на заготовке: один в базовом виде, другой — в зеркальном. Верхняя сторона первого и нижняя сторона второго оказываются на одной стороне панели. Результат — один трафарет для нанесения пасты на обе стороны.

Зачем это нужно

Экономия на оснастке — один трафарет вместо двух. Сокращение времени цикла нанесения пасты на линии. Удобство хранения — меньше физических трафаретов на складе.

Как это работает в DeltaCAM

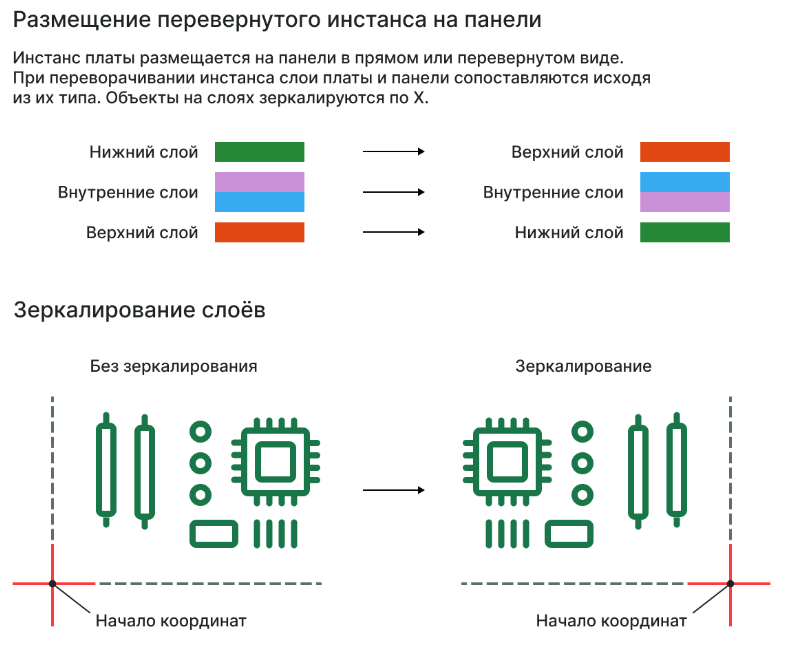

В системе реализован инструмент «Переворот инстанса». Переворот состоит из двух шагов, которые система выполняет автоматически:

1️⃣ Послойное зеркалирование графики. Все объекты на слоях отражаются по оси X относительно начала координат. Поддерживается зеркалирование сложных объектов: замкнутых путей фрезы с перемычками, текста, текста сверлением, областей металлизации, блочных и макро-апертур.

2️⃣ Изменение порядка слоёв. Система анализирует типы слоёв и перестраивает стек: верхние слои становятся нижними и наоборот. Для слоёв механической обработки учитываются начальный и конечный слои сверления — при необходимости автоматически создаётся новый слой.

Окно маппинга слоёв

При размещении инстанса открывается окно сопоставления слоёв. Система автоматически группирует слои по типу и расположению и проверяет совпадение материалов. Если материалы или типы не совпадают — выводится предупреждение.

В расширенном режиме доступен слайдер «Перевернуть инстанс при размещении». Одно движение — и слои перестроены.

Сценарии использования

Переворот возможен:

• при первом размещении инстанса на заготовку;

• для уже размещённого инстанса через контекстное меню.

Базовый сценарий: на панели размещаются и переворачиваются инстансы одного и того же проекта. Возможно размещение разных проектов, но предполагается, что они имеют одинаковый стек слоёв.

Видеодемонстрация

ссылка на видео ВК: https://vk.com/wall-235921019_21

ссылка на видео Телеграм: https://t.me/delta_cam_informal/247

Что дальше

Инструмент уже реализован и проходит тестирование. В следующих обновлениях DeltaCAM он станет доступен пользователям.

Следите за новостями в нашем Telegram-канале и ВКонтакте.
