Гибкая фиксация цепей в режиме TopoR

Иногда в процессе доработки изделия возникает необходимость изменить трассировку цепей на разведенной плате, но без изменения трассировки одной или нескольких выбранных цепей. Для этого как раз и существует в режиме "TopoR" инструмент "Гибкая фиксация".

Гибкая фиксация цепи или цепей устанавливается перед запуском автотрассировки.

1. Гибкая фиксация цепи

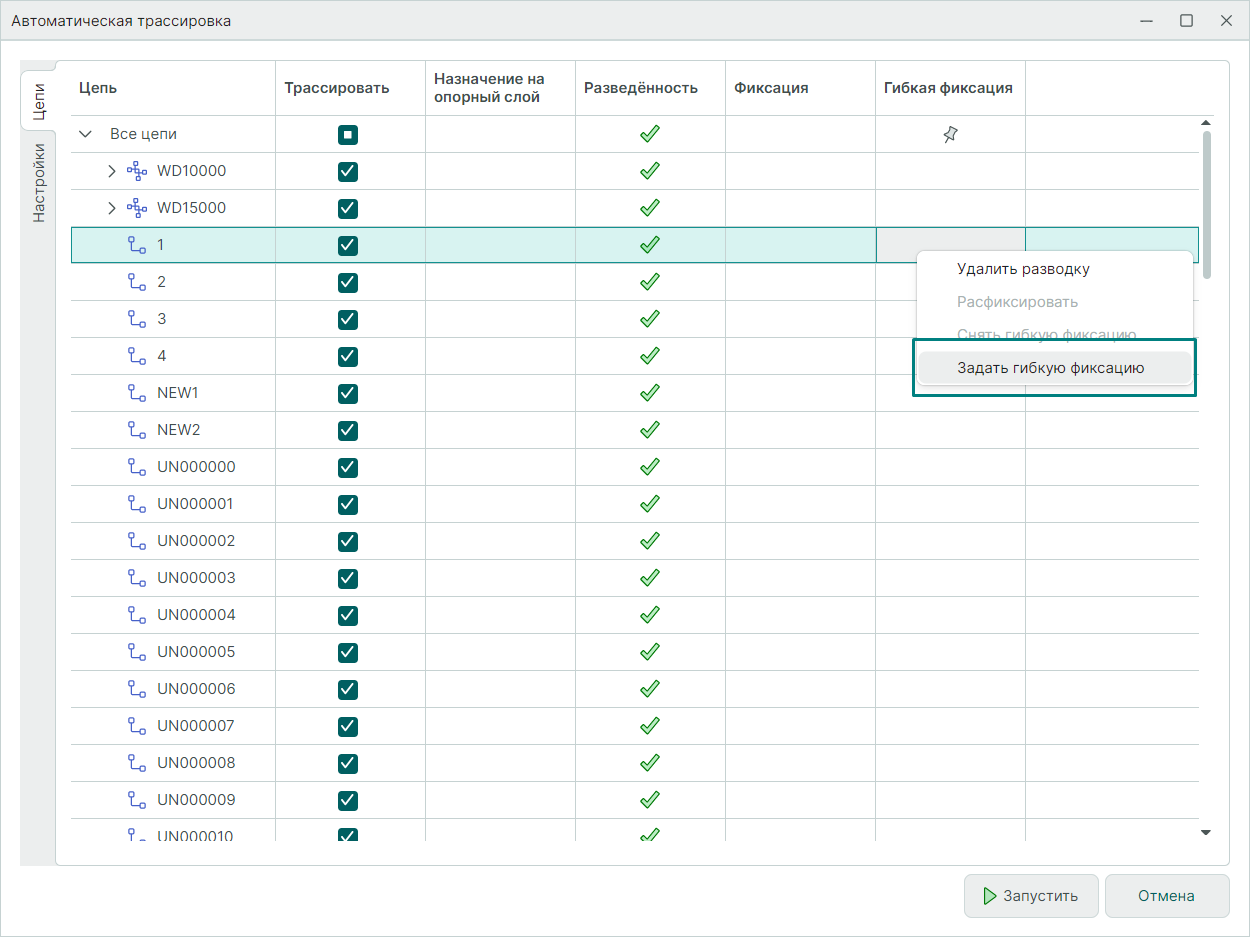

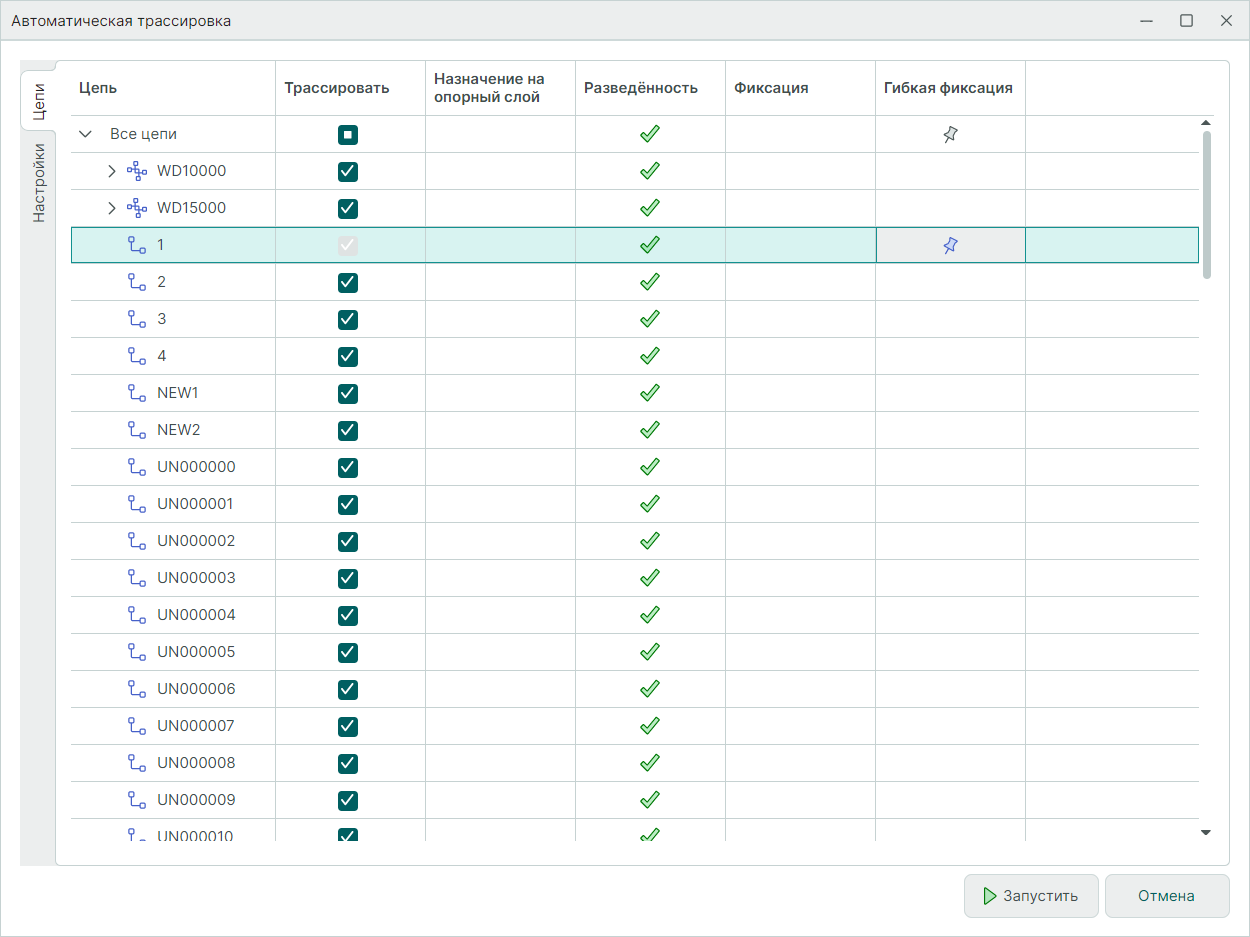

Задать цепь для гибкой фиксацией можно в окне "Автоматическая трассировка" в столбце "Гибкая фиксация" при выборе конкретной цепи (Рис. 1).

Рис. 1 - Выбор цепи для гибкой фиксации

И уже при запуске автотрассировки данная цепь не будет изменяться.

Аналогично можно гибко фиксировать и несколько цепей.

2. Гибкая фиксация трека – части цепи

Гибкая фиксация может работать не только для всей цепи, но и для трека - части цепи, который проходит по одному слою.

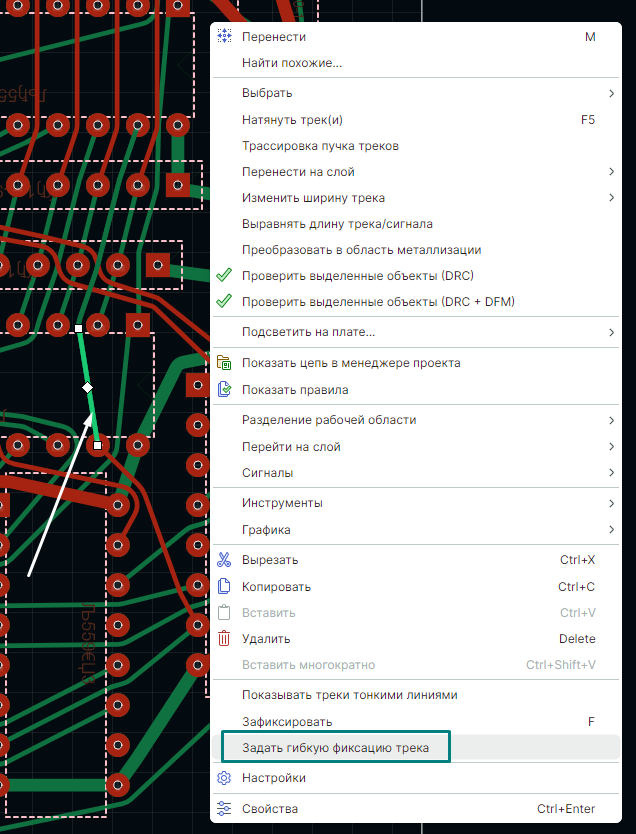

Задать гибкую фиксацию трека можно только через контекстное меню, которое вызывается при выделении трека в редакторе (Рис. 2).

Рис. 2 - Выбор инструмента из контекстного меню

3. Отображение цепи с гибкой фиксацией на плате

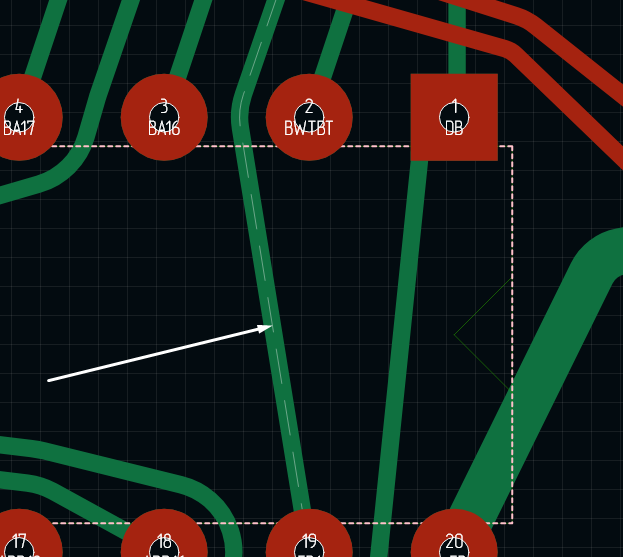

В результате выбранная цепь или выбранный трек на плате отображается с пунктирной осевой линией (Рис. 3).

Рис. 3 - Отображение цепи с гибкой фиксации

4. Снятие гибкой фиксации

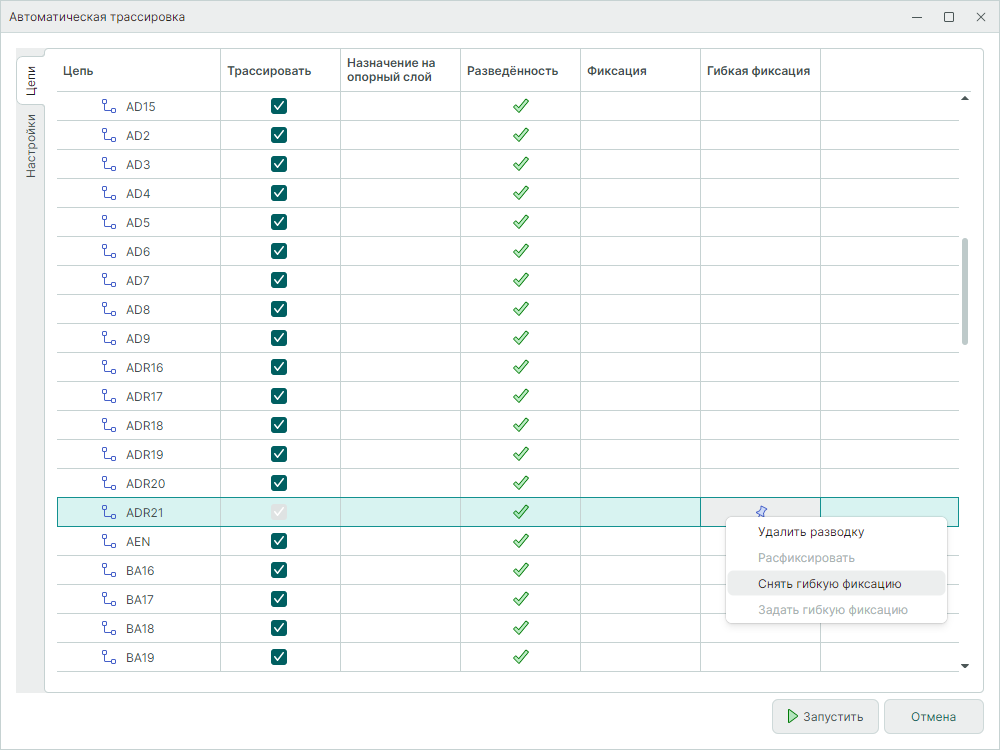

Снятия условия гибкой фиксации с цепи, которая проходит по нескольким слоям, можно только в окне "Автоматическая трассировка" (Рис. 4).

Рис. 4 - Снятие гибкой фиксации со всей цепи

Снятия условия гибкой фиксации с трека, который проходит по одному слою, можно только выделив его из контекстного меню выбрать пункт "Снять гибкую фиксацию".
