Переворот инстанса
Иногда требуется создать спаренные фотошаблоны с перевернутыми инстансами. Для этого в системе имеется инструмент «Перевернуть инстанс».
Для переворота выделенного инстанса, размещенного на трафарете, выберите из контекстного меню «Инструменты» → «Перевернуть инстанс» (Рис. 1).
 |
|---|

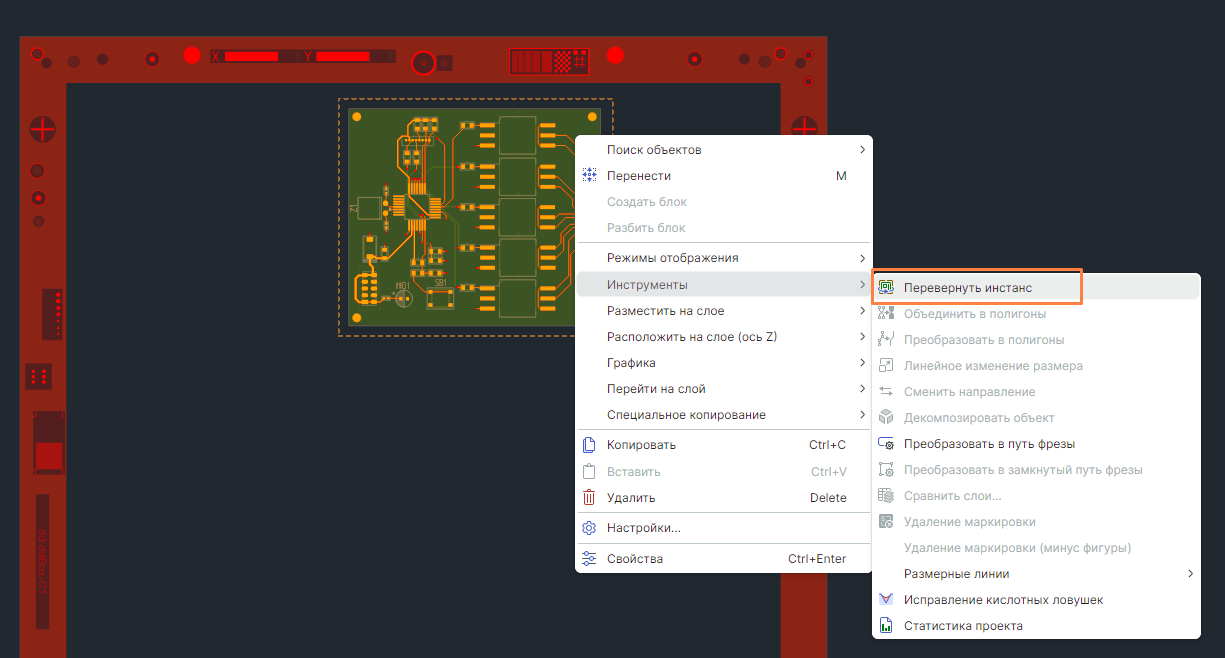

| Рис. 1 - Вызов инструмента «Перевернуть инстанс» |
В отобразившемся окне «Сопоставление слоев» сопоставьте слои размещаемого проекта со слоями заготовки или создайте новые слои (Рис. 2).
 |
|---|

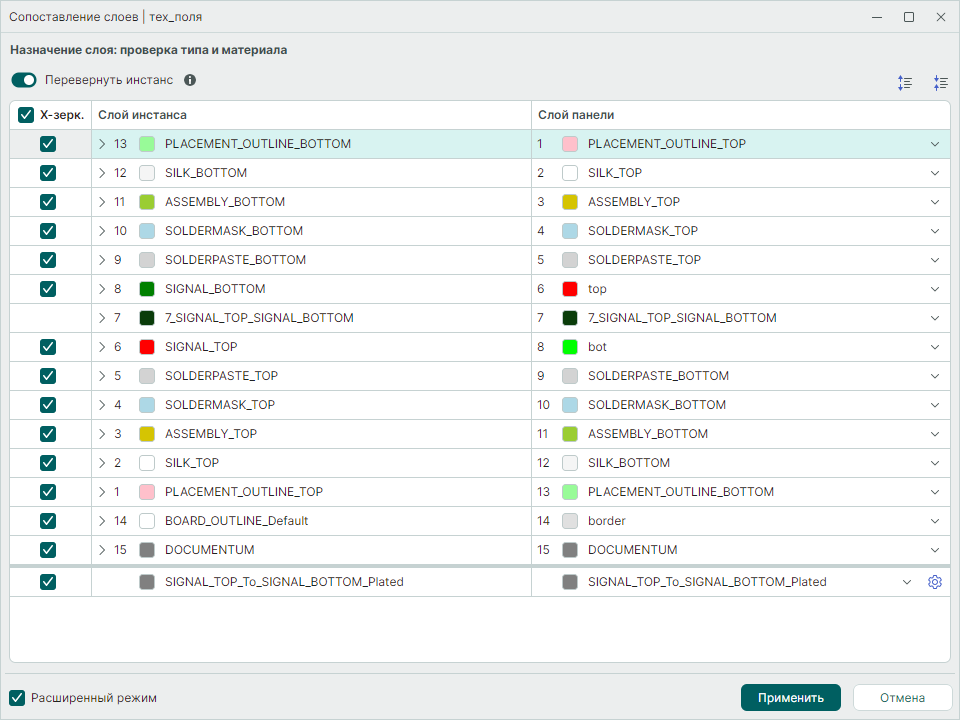

| Рис. 2 - Окно «Сопоставление слоев» |
В окне «Сопоставление слоев» нажмите «Применить».
В результате сопоставления слоев создается зеркальное отображение выделенного инстанса (Рис. 3).
 |
|---|

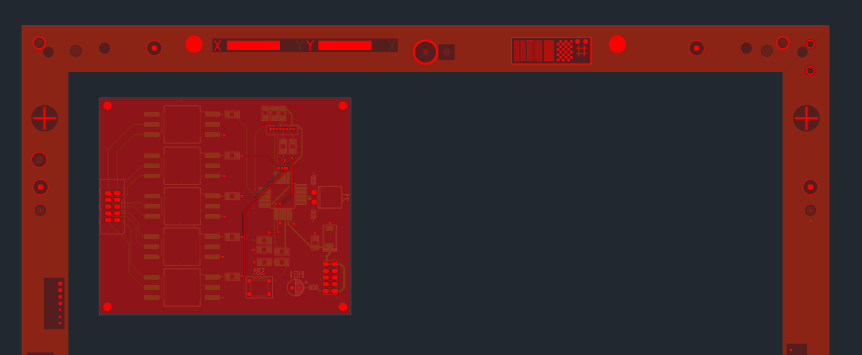

| Рис. 3 - Результат выполнения инструмента «Перевернуть инстанс» |
В итоге после применения инструмента «Перевернуть инстанс» создаются спаренные фотошаблоны на заготовке (Рис. 4).
 |
|---|

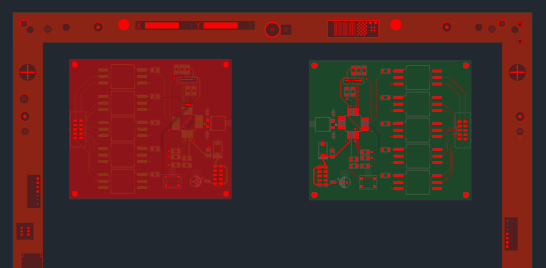

| Рис. 4 - Вид спаренных фотошаблонов на заготовке |
