Импорт проекта в Delta Design Simtera

14.11.2025 Delta Design

Импорт HDL-проекта в рамках проекта цифрового моделирования выполняется из панели «Проекты».

1. Вызовите контекстное меню с имени проекта цифрового моделирования, в иерархию которого необходимо добавить импортируемый HDL-проект.

2. Выберите пункт «Импортировать HDL-проект» (Рис. 1).

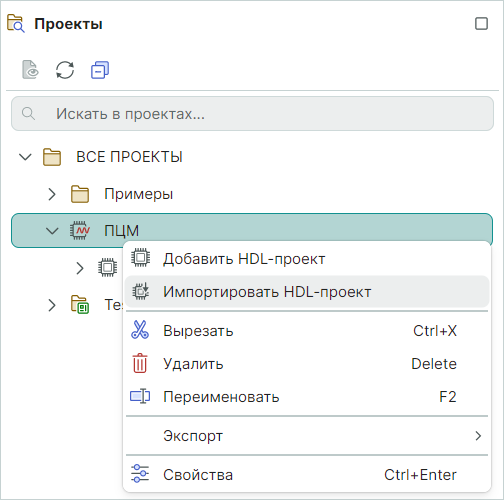

Рис. 1 - Импортирование HDL-проекта

3. В окне «Импорт HDL» на шаге импорта «Начальная настройка» выберите каталог с импортируемым HDL-проектом и имя, которое будет отображаться в иерархии проекта цифрового моделирования (Рис. 2).

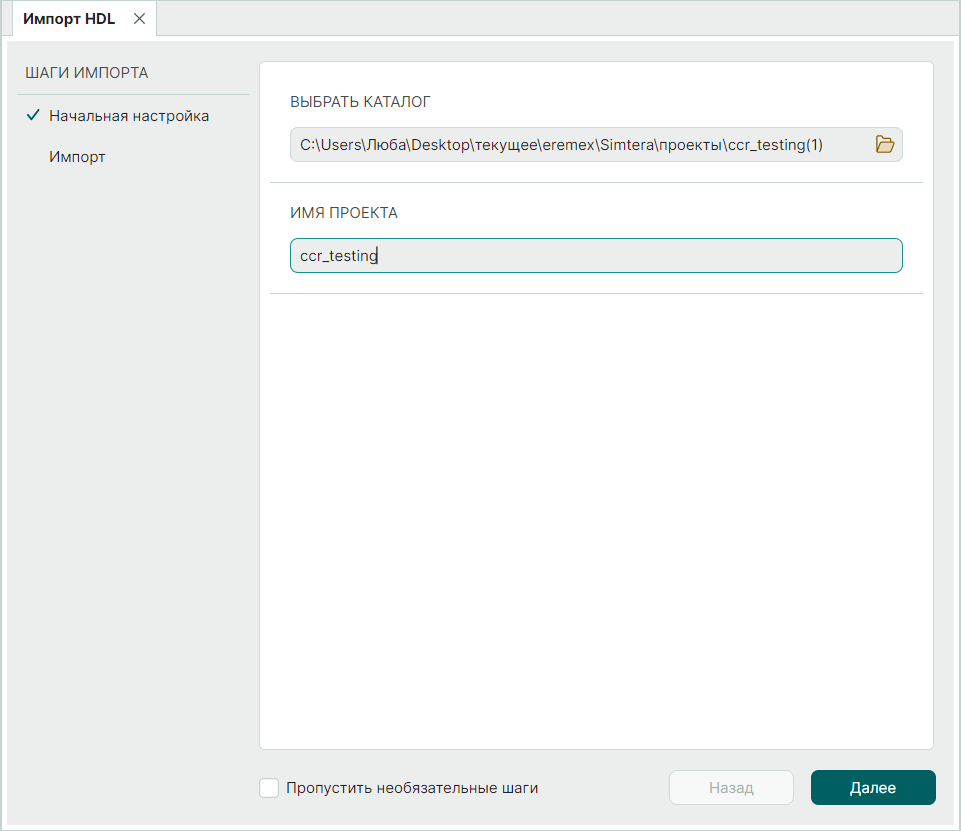

Рис. 2 - Начальная настройка при импорте HDL-проекта

4. В окне «Импорт HDL» нажмите «Далее».

5. В окне «Импорт HDL» на шаге «Импорт» нажмите «Начать».

6. По завершении операции в окне «Импорт HDL» на шаге «Импорт» отображается сообщения о предупреждениях и ошибках, которые возникли в процессе импорта. При нажатии на можно создать текстовый файл журнала.

7. В окне «Импорт HDL» на шаге «Импорт» нажмите «Готово».

8. В результате импорта HDL-проекта в иерархии выбранного цифрового проекта моделирования отображается HDL-проект (Рис. 3).

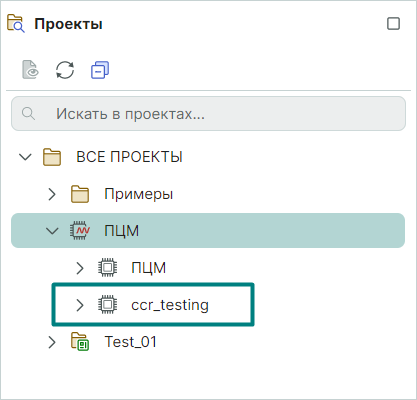

Рис. 3 - Результат импортирования HDL-проекта
