Как изменить цвет слоя печатной платы

В системе Delta Design есть возможность менять цвет слоя печатной платы.

Цвет слоя печатной платы можно поменять в окне "Конфигуратор набора слоев и переходных отверстий".

1. Для активации этого окна в иерархии выбранного проекта платы с узла "Плата" из контекстного меню выберите пункт "Слои и переходные отверстия" (Рис. 1) .

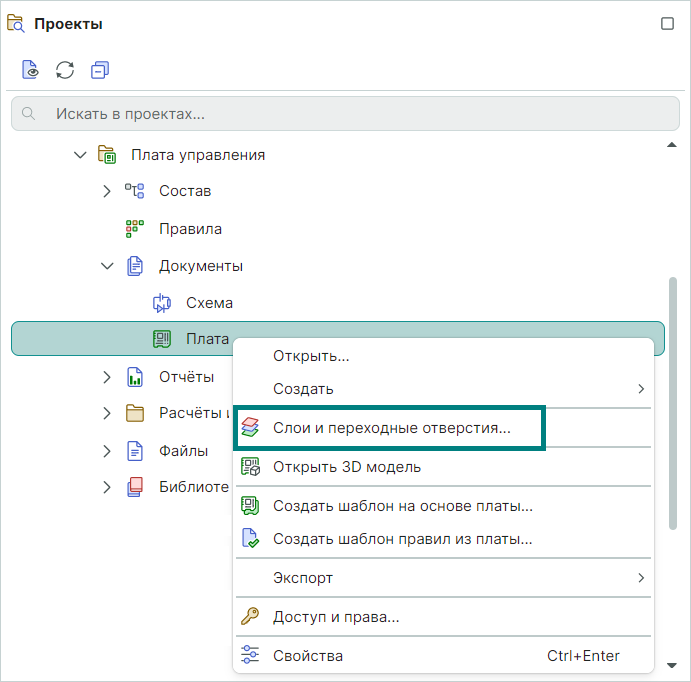

Рис. 1 -  Активация конфигуратора набора слоев

В результате выбора этого пункта отобразится окно "Конфигуратор слоев и переходных отверстий" (Рис.2).

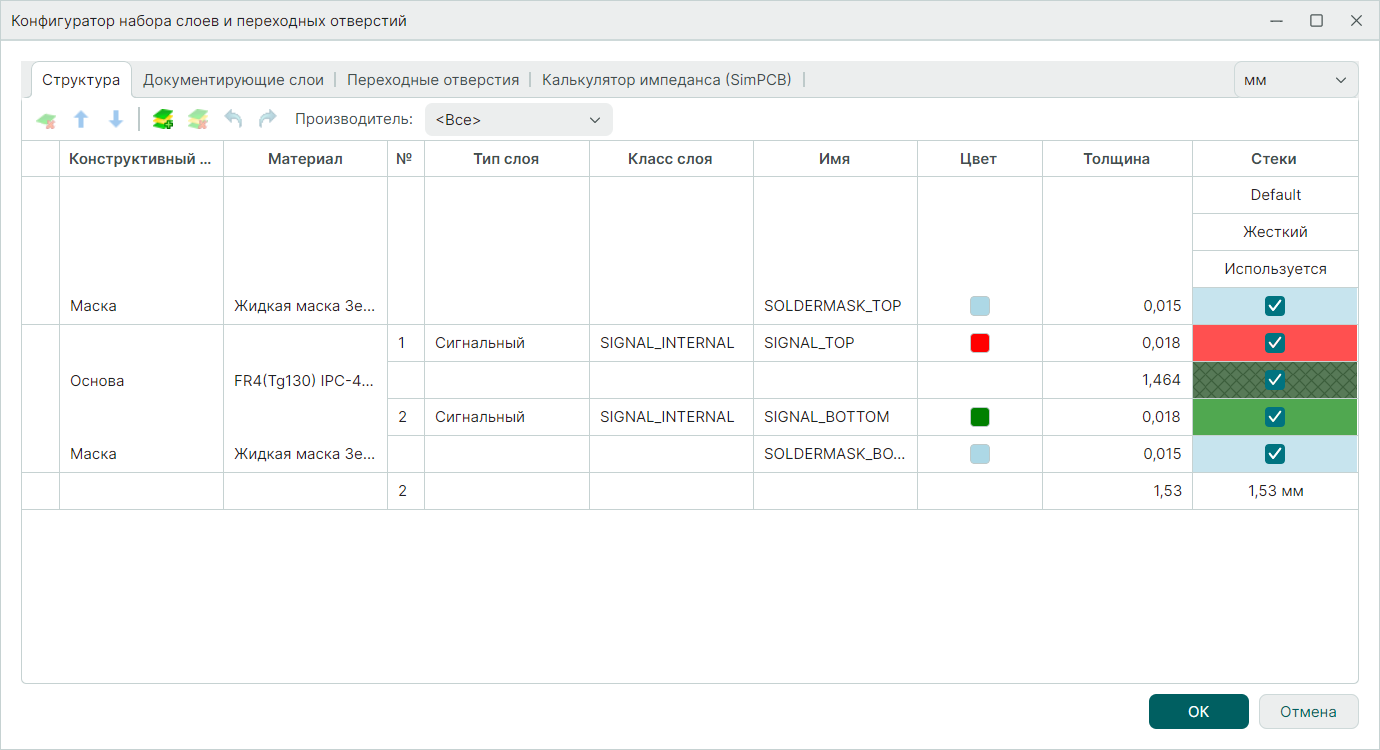

Рис. 2 -  Окно "Конфигуратор слоев и переходных отверстий"

2. Выберите слой и установите курсор на пересечении выбранного слоя и столбца "Цвет". Автоматически откроется палитра для выбора цвета  (Рис.3).

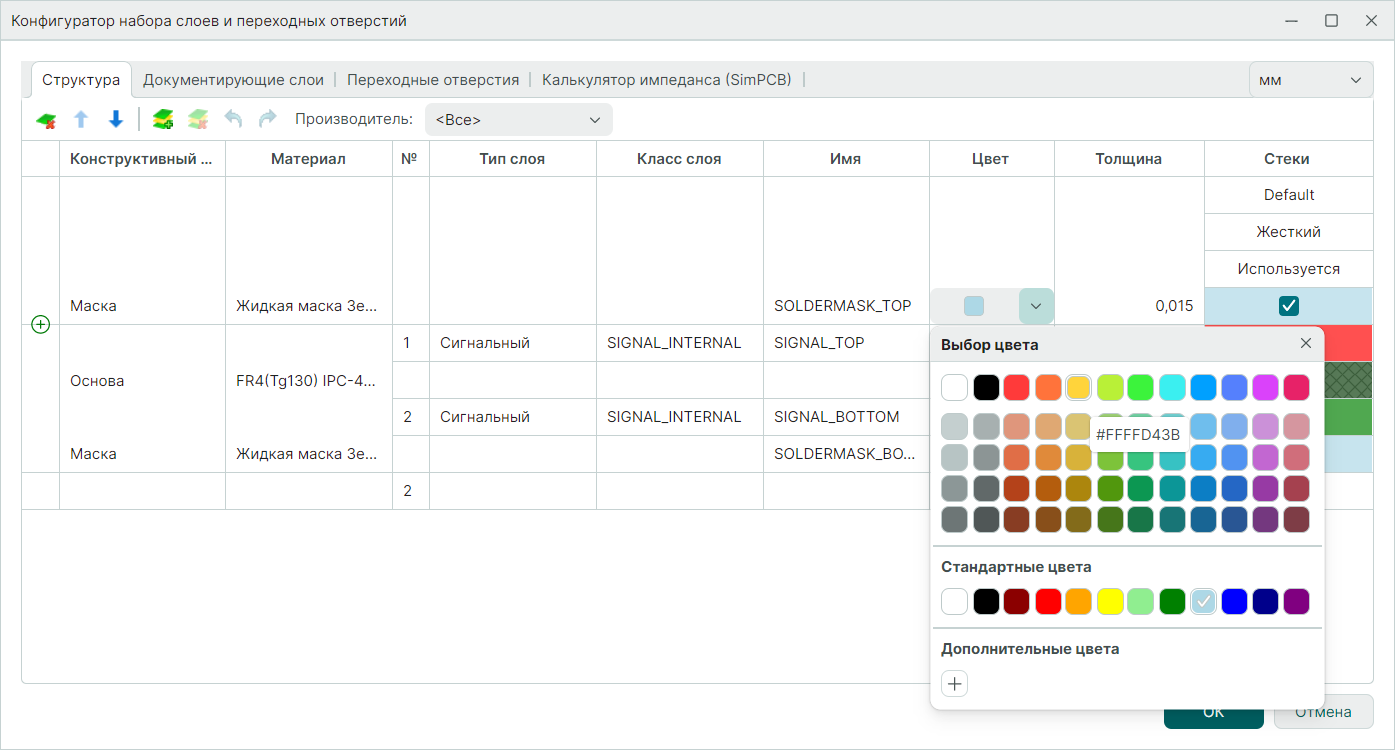

Рис. 3 -  Палитра для выбора цвета

В результате для выбранного слоя печатной платы отображается новый цвет (Рис.4).

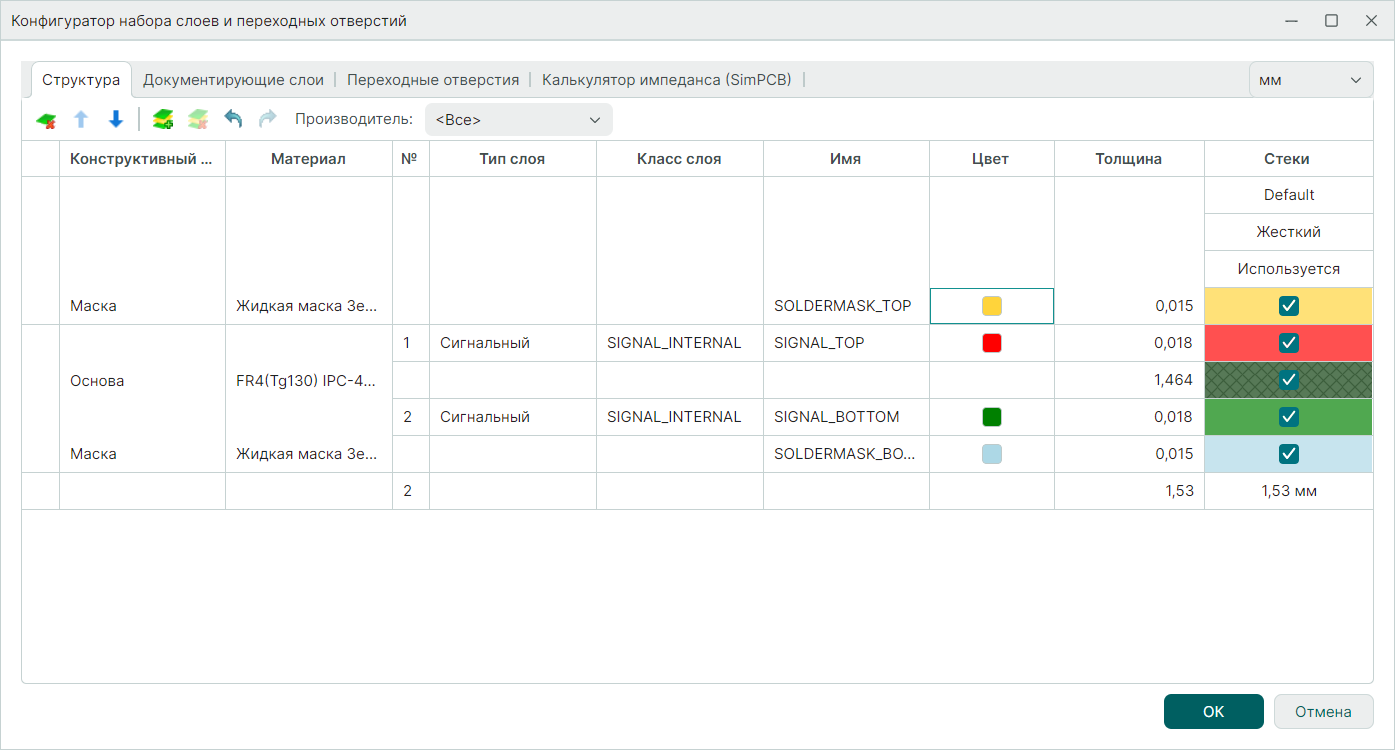

Рис. 4 -  Новый цвет для выбранного слоя печатной платы

Для выбранного слоя текущей печатной платы изменилось отображение цвета в столбцах "Цвет" и в "Стеки".

3. Для окна "Конфигуратор слоев и переходных отверстий"  с сохранением изменений нажмите "ОК". При нажатии на "Отмена" окно "Конфигуратор слоев и переходных отверстий" закроется без сохранения изменений.
