Работа с шинами в панели "Менеджер проекта"

Шина представляет собой графическое изображение группового соединения, позволяющее заменить множество параллельно идущих электрических цепей и тем самым сделать схему менее загруженной.

Шина дает возможность провести через себя сигнал от одного вывода компонента к другому, используя для подключения необходимые цепи.

• Работа с шинами в панели "Менеджер проекта"
• Просмотр списка цепей шины
• Функции доступные для шины
• Показать шину на схеме
• Подсветить шину на схеме

Работа с шинами в панели "Менеджер проекта"

Просмотр списка цепей шины

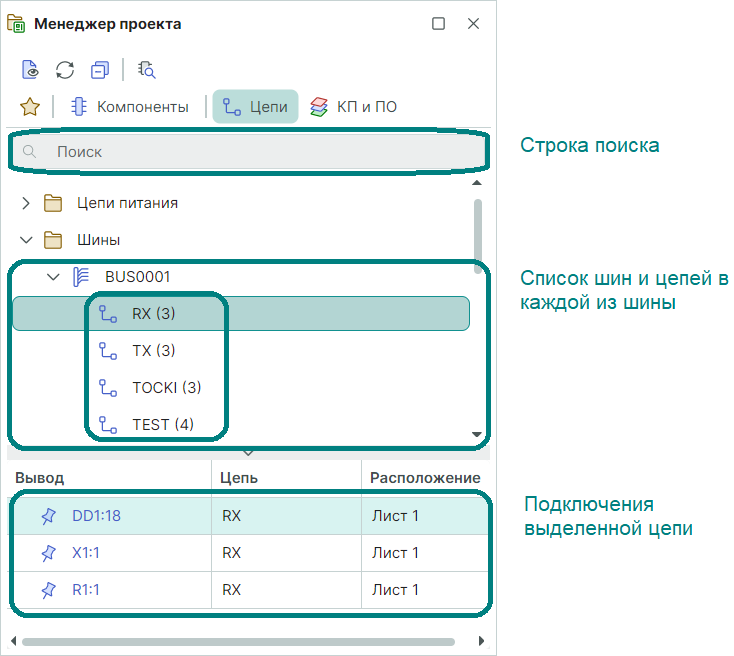

Для того чтобы увидеть информацию обо всех шинах проекта и подключенных к ним цепях, необходимо открыть панель "Менеджер проекта"   и перейти на вкладку "Цепи" (Рис. 1).

Рис. 1 - Просмотр списка шин проекта

В узле «Шины» отображаются все шины, которые были созданы в проекте.

Внутри каждой шины в раскрывающемся списке показывается перечень цепей, определенных в данной шине.

Для шин, подключения которых заданы в режимах "Список" и "Диапазон" может быть ситуация, когда для некоторых определений цепей нет соответствующих цепей, подключенных к шине. Имена таких неподключенных цепей отображаются серым курсивом.

При выделении какой-либо цепи в нижней части панели показывается информация о подключениях данной цепи к выводам компонентов с указанием имени компонента и названия листа.

Функции доступные для шины

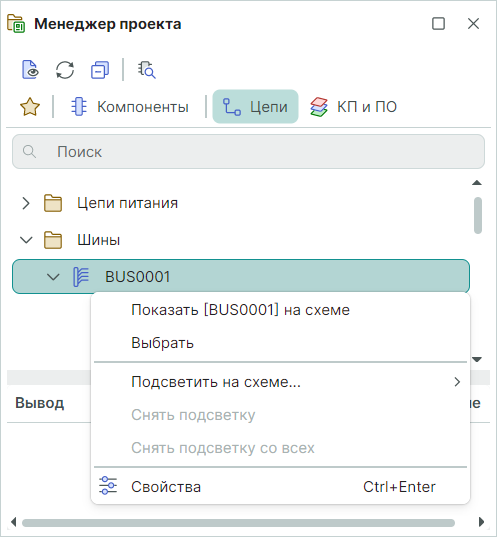

В панели "Менеджер проекта" → "Цепи" для выделенной шины доступен ряд функций (Рис.2).

Рис. 2 - Функции доступные для шин

Показать шину на схеме

В панели "Менеджер проекта" → "Цепи"  выделите необходимую шину, кликните на ней правой кнопкой мыши и в контекстном меню выберите пункт "Показать на схеме" (Рис. 3). В результате выбранная шина будет подсвечена в редакторе, при этом все остальные объекты на листе будут отображаться слегка приглушенно. Чтобы выйти из данного режима, кликните в редакторе правой кнопкой мыши и выберите пункт "Отменить".

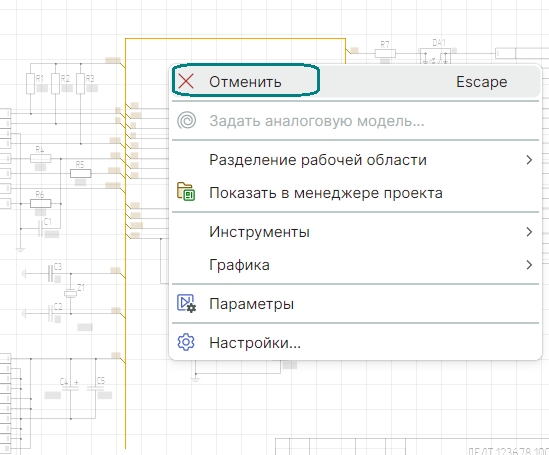

Рис. 3 - Функция "Показать на схеме"	Рис. 4 - Выход из режима показа шины на схеме

Подсветить шину на схеме

Для шин доступна возможность подсветки разными цветами для более удобного просмотра и анализа схемы. Подсветка шин не сохраняется при сохранении проекта схемы и используется только как средство текущего момента разработки схемы.

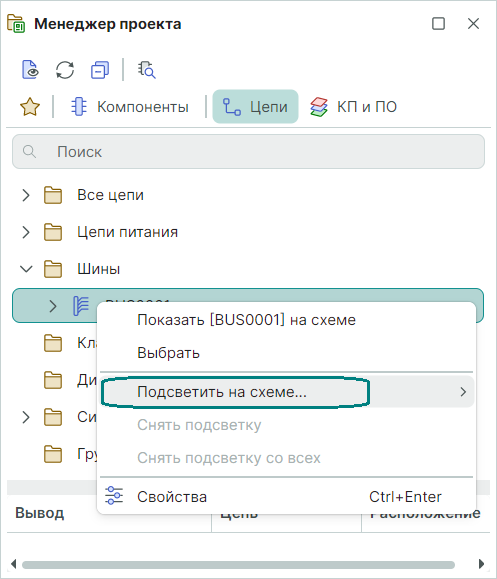

Для того, чтобы подсветить шину, выделите ее в панели "Менеджер проекта". Кликните на ней правой кнопкой мыши и выберите из контекстного меню пункт "Подсветить". Затем выберите один из предложенных цветов или нажмите "Другие цвета" для задания другого цвета (Рис. 34).

Рис. 5 - Подсветка шин в панели "Менеджер проекта"

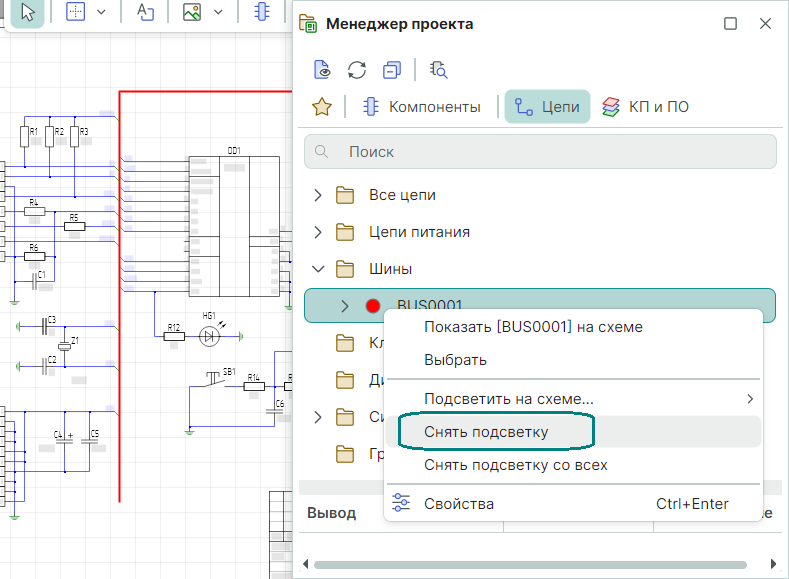

Чтобы снять подсветку, кликните в редакторе схемы по шине правой кнопкой мыши и из контекстного меню выберите пункт "Снять подсветку" или  кликните в панели "Менеджер проекта" → "Цепи" по подсвеченной шине правой кнопкой мыши и из контекстного меню выберите пункт "Снять подсветку"(Рис. 6).

Рис. 6 - Снятие подсветки для шины
