Управление авторазмещением в режиме TopoR

Инструмент "Авторазмещение" в режиме "TopoR" – это инструмент, который расставляет компоненты в указанной области размещения, с минимизацией суммарной длины связей.

Алгоритм, используемый в инструменте, рассчитывает оптимальное положение каждого компонента по критерию минимальной длины связей и позволяет избежать скученности и перекрытий компонентов за счет дихотомического разбиения пространства с назначением групп компонентов в области разбиения до тех пор, пока каждый компонент не окажется в отдельной области.

Каждая следующая итерация использует координаты компонентов, полученные на предыдущей итерации.

Лучший по длине связей вариант запоминается, что позволяет эффективно размещать компоненты в автоматическом режиме на платах со средней плотностью.

1. Запуск инструмента "Авторазмещение"

2. Окно "Автоматическое размещение компонентов" → "Главная"

3. Запуск процедуры авторазмещения

4. Окно "Автоматическое размещение компонентов" → "Варианты"

5. Результат авторазмещения

1. Запуск инструмента "Авторазмещение компонентов"

Выбор режима трассировки "TopoR" происходит из панели инструментов "TopoR" или из встроенной панели редактора печатной платы (Рис. 1).

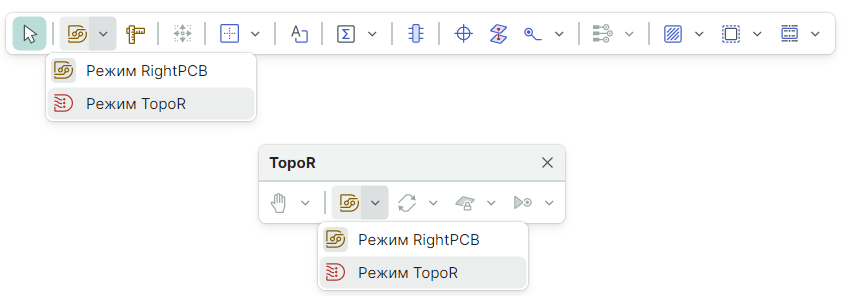

Рис. 1 -  Активация режима трассировки "TopoR"

После активации режима "TopoR" в главном меню выберите пункт "TopoR" → "Авторазмещение компонентов"   (Рис. 2).

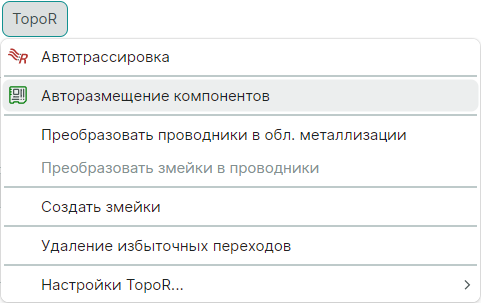

Рис. 2 - Запуск инструмента "Авторазмещение"

2. Окно "Автоматическое размещение компонентов" → "Главная"

При выборе пункта меню "Авторазмещение компонентов" отображается окно "Автоматическое размещение компонентов" (Рис. 3)

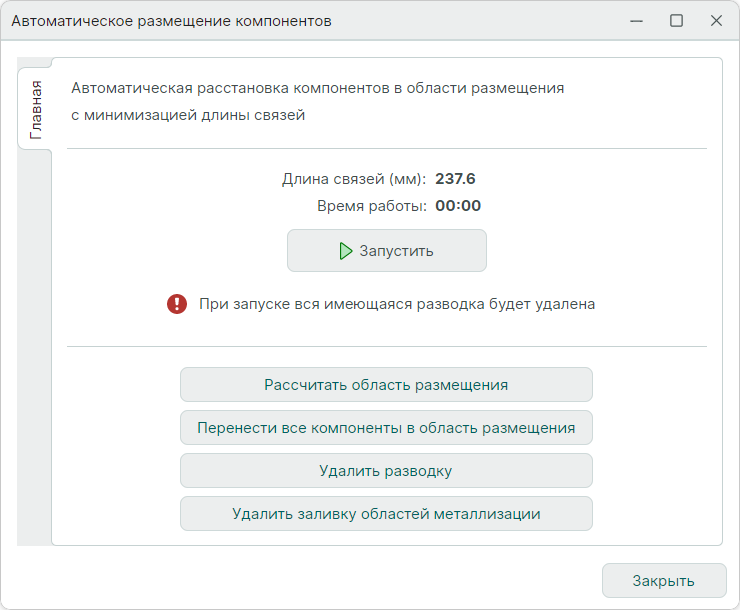

Рис. 3 - Окно "Автоматическое размещение компонентов"

"Длина связей (мм)" – информация о текущей длине связей как суммарной длине кратчайших связывающих деревьев цепей печатной платы, где каждое соединение представлено отрезком, соединяющим центры контактов.

"Время работы" – счетчик времени работы инструмента.

В возможной строке  с системным сообщением выводятся  предупреждения или  информация.

• При наличии существующей  трассировки выводится предупреждение «При запуске вся имеющаяся разводка будет удалена».
• Возможно возникновение ситуации, когда ни один компонент не находится внутри области размещения. В этом случае в окне «Автоматическое размещение компонентов» будет отображено предупреждение: «В области размещения нет ни одного компонента».

"Рассчитать область размещения" – прямоугольная выделенная область на плате, внутри которой все компоненты будут расположены. Границы области размещения выделены белой пунктирной линией и могут быть отредактированы вручную в редакторе.

"Перенести все компоненты в область размещения" – операция доступна, если существуют компоненты, расположенные вне зоны размещения.

"Удалить разводку" – операция доступна при наличии хотя бы одного трека.

"Удалить заливку областей металлизации" – операция доступна при наличии хотя бы одной области металлизации.

Запуск процедуры авторазмещения возможен при наличии хотя бы одного незафиксированного компонента, в противном случае будет отображено предупреждение о невозможности запуска.

При наличии разводки и областей металлизации они будут удалены независимо от настроек фиксации.

3. Запуск процедуры авторазмещения

Для запуска автоматической расстановки компонентов в области размещения в окне  "Автоматическое размещение компонентов" нажмите кнопку  "Запустить".

Вместе с этим будет запущен счетчик времени.

Расчет новых вариантов размещения будет продолжаться до остановки работы инструмента (Рис. 4).

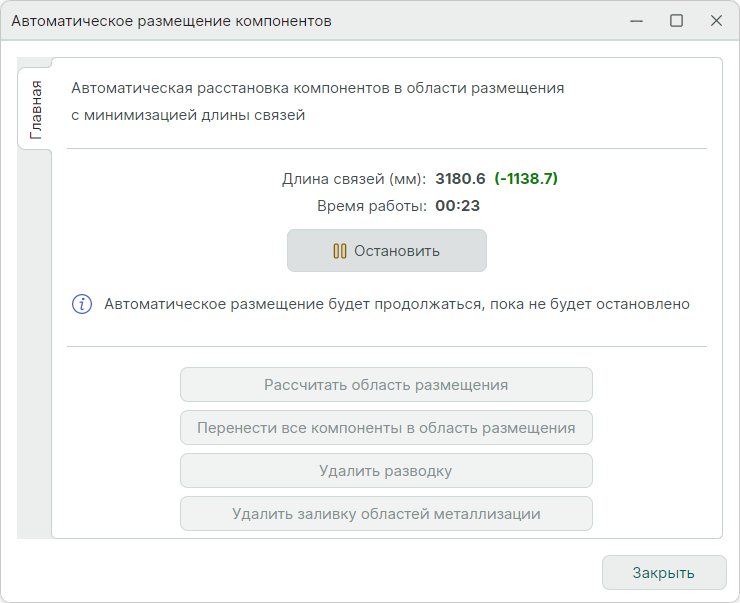

Рис. 4 - Окно "Автоматическое размещение компонентов" во время работы инструмента

Остановка производится с помощью кнопки  "Остановить".

4. Окно "Автоматическое размещение компонентов" → "Варианты"

После остановки работы инструмента в окне отобразиться вкладка "Варианты", где представлены все найденные варианты размещения (Рис. 5).

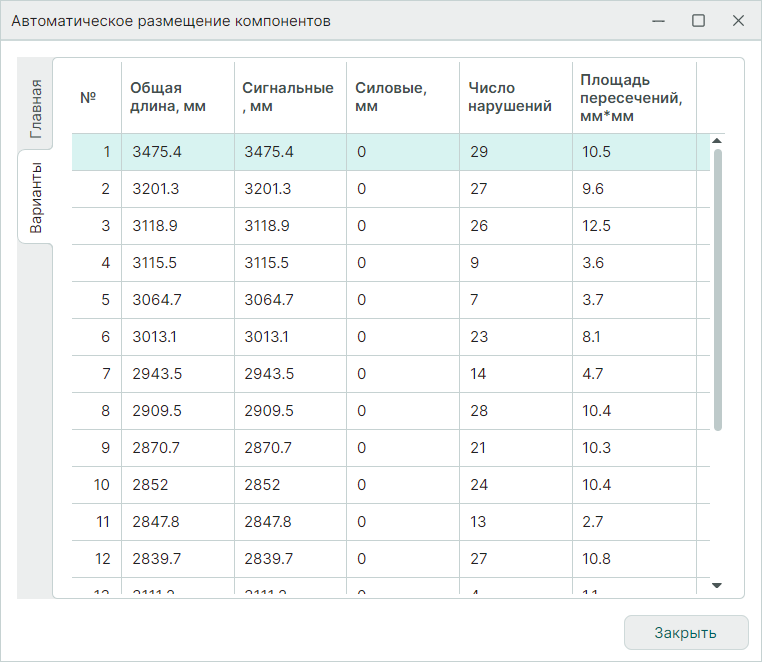

Рис. 5 - Перечень вариантов авторазмещения компонентов

При анализе предложенных вариантов можно учитывать:

• общей длины связей;

• длины сигнальных связей;

• длины силовых связей;

• числа нарушений (пересечений компонентов);

• площади пересечений.

5. Результат авторазмещения

При выделении нужного варианта на вкладке "Варианты" в редакторе плат будет отображен соответствующий вариант размещения (Рис. 6).

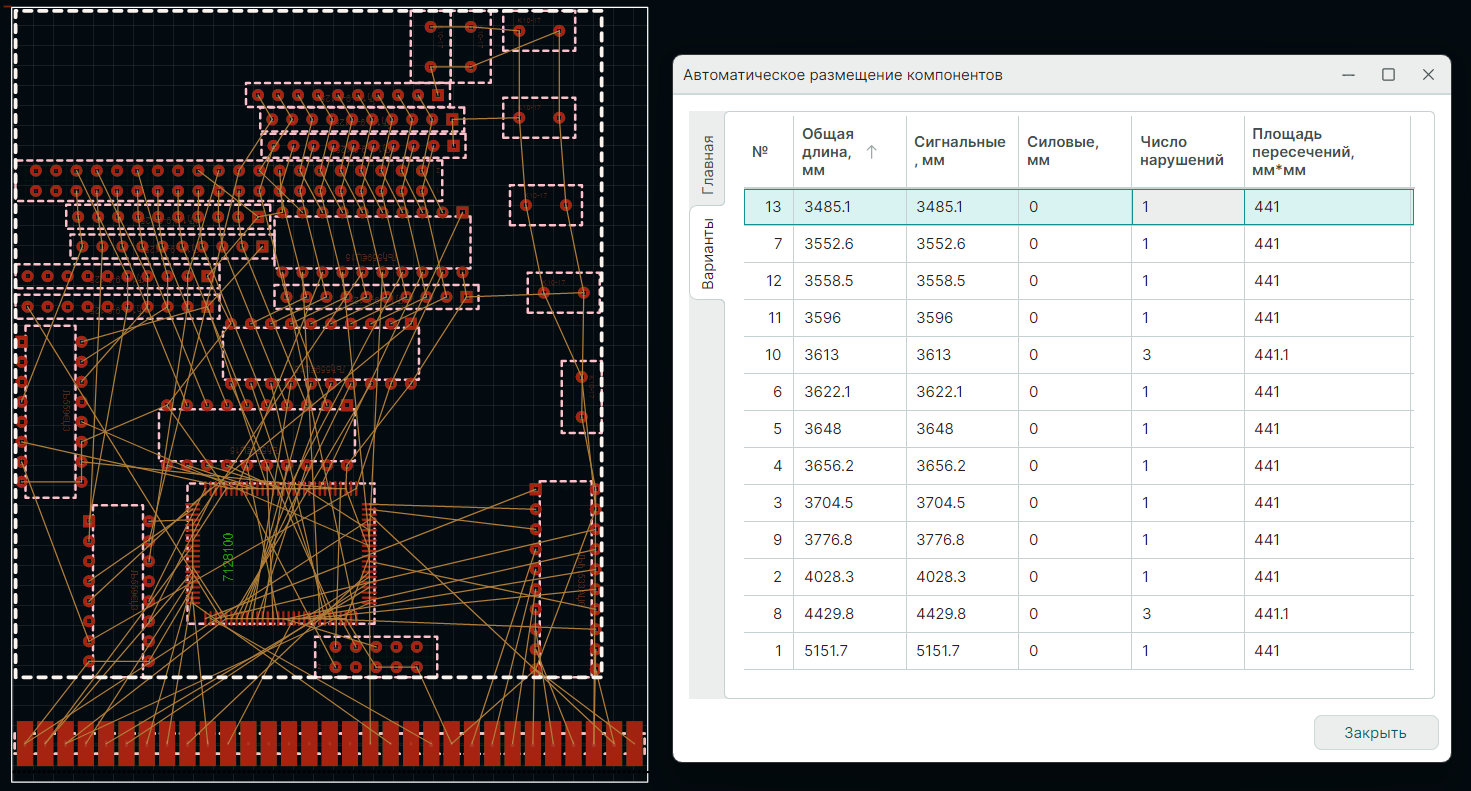

Рис. 6 - Вариант авторазмещения в редакторе платы

При необходимости продолжения поиска вариантов размещения компонентов вернитесь на вкладку "Главная" и нажмите кнопку "Запустить".

6. Завершение авторазмещения

После нажатия кнопки  "Закрыть" при запущенной процедуре поиска вариантов система отобразит дополнительный запрос о прерывании авторазмещения.

Если команда "Закрыть" применяется из состояния паузы или до запуска процедуры, то никакого дополнительного запроса отображено не будет.
