Инструменты для ручного перемещения проводников в режиме TopoR

После переключения в режим "TopoR" на панели инструментов "TopoR" доступен режим для перемещения проводников "Freestyle".

Обычно инструменты режима "Freestyle" используют после завершения трассировки инструментом "Автотрассировка".

В базовом понимании – это перемещение объекта в выбранном направлении без изменения текущей трассировки проводника, меняется только геометрия трассировки.

В режиме "Freestyle" при перемещении объекта существуют три вида подталкивания:

• Без подталкивания и соблюдения зазоров – возможно перемещение объекта без соблюдения заданных зазоров, при этом другие объекты подталкиваться не будут.

• С подталкиванием переходов – при перемещении объекта будут подталкиваться переходные отверстия и точки ветвления проводников с соблюдением заданных зазоров.

• С подталкиванием компонентов и переходов – при перемещении объекта будут подталкиваться компоненты, переходные отверстия и точки ветвления проводников с соблюдением заданных зазоров.

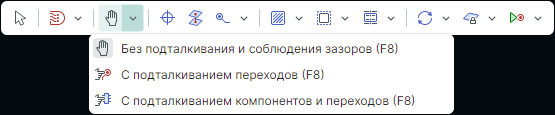

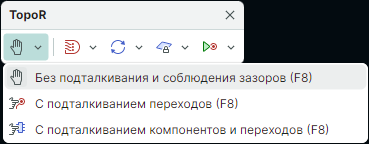

Активация режима "Freestyle"  с одним из видов подталкивания выполняется из панели инструментов "TopoR" или из встроенной панели редактора (Рис. 1).

Рис. 1 -  Выбор вида подталкивания в режиме Freestyle

 Перебрасывание проводника за контакт

Только в этом режиме при реализации перемещения трека в выбранном направлении без подталкивания, трек может быть переложен через существующие объекты на плате с учетом оптимальной новой геометрии.

1. Активируйте в режиме "Freestyle"  вид "Без подталкивания и соблюдения зазоров" .

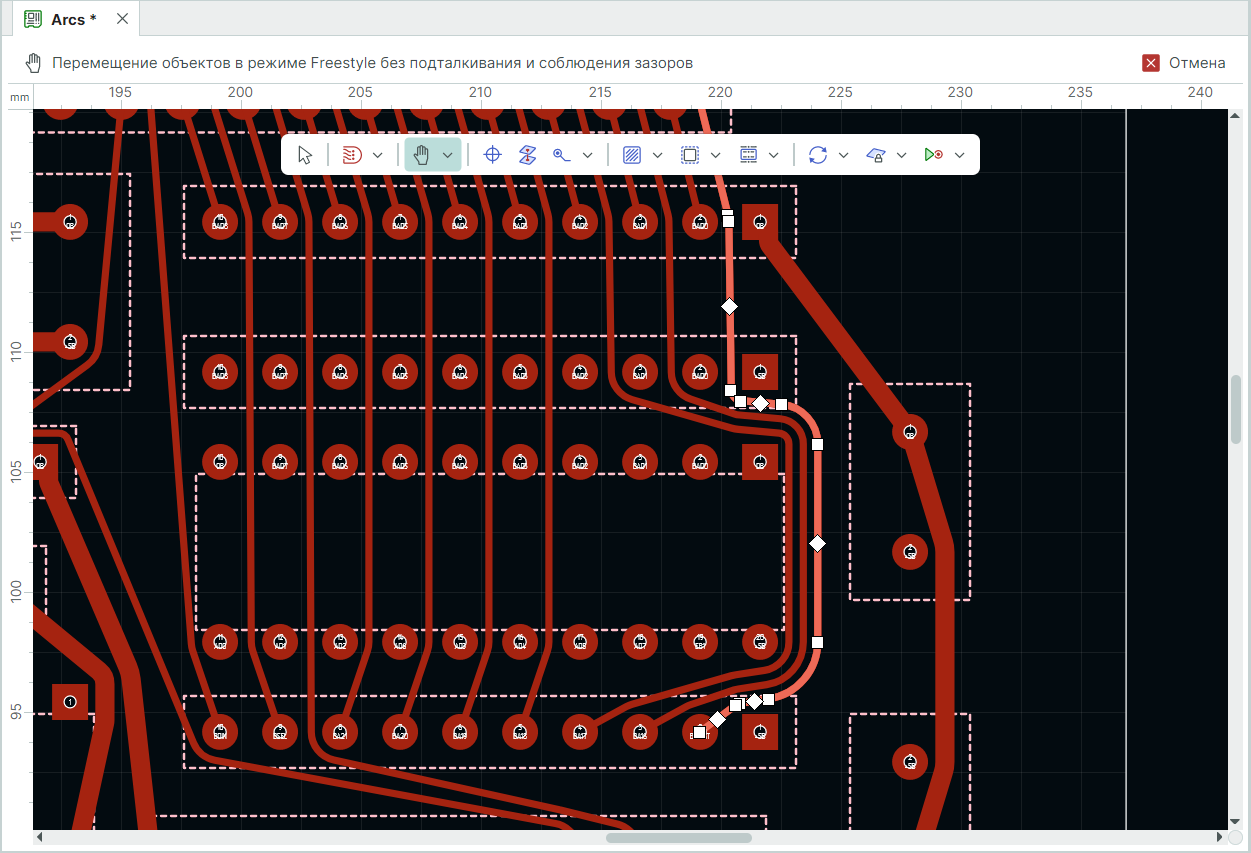

2. Выделите проводник (Рис. 2).

Рис. 2 -  Выделение проводника в режиме Freestyle

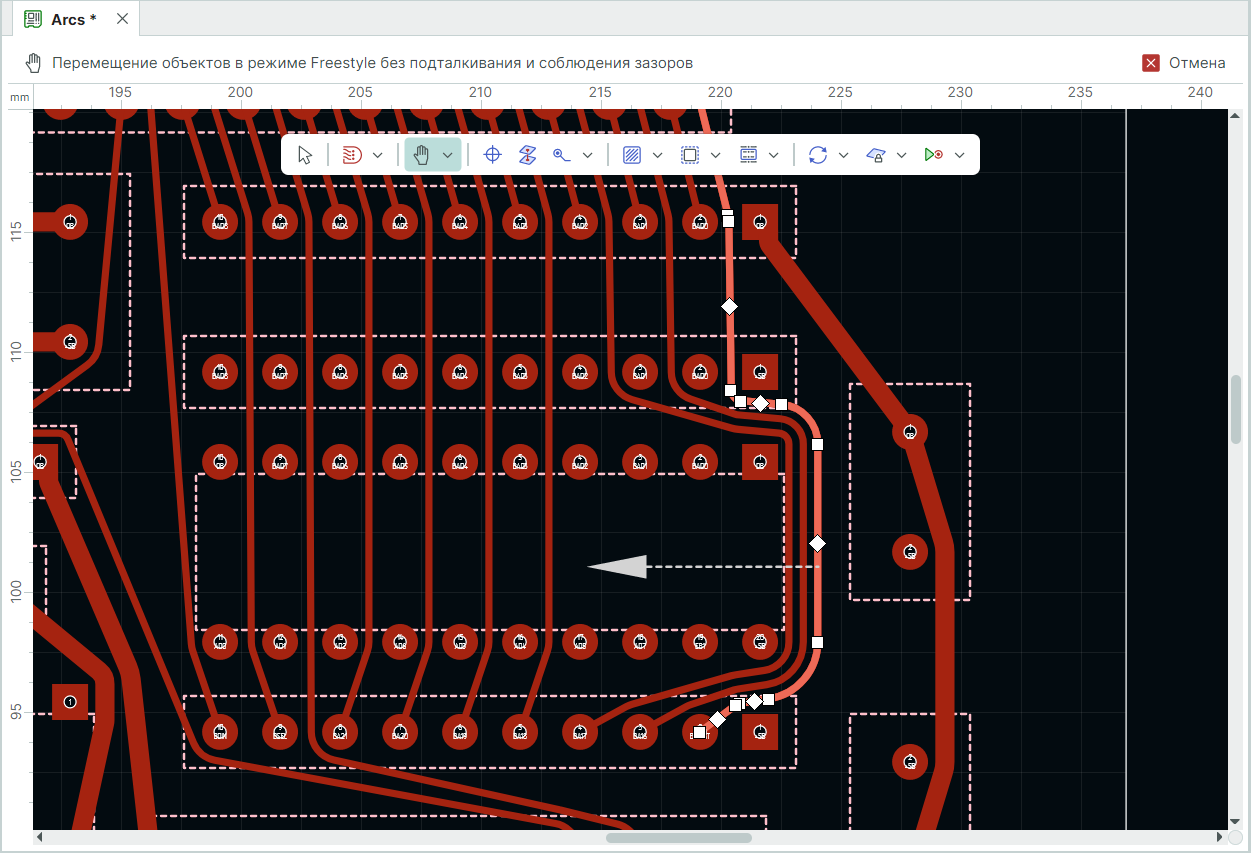

3. Выберите точку на проводнике и направление вектора перемещения (Рис. 3).

Рис. 3 -  Определение вектора перемещения объекта в режиме Freestyle

4. Потяните курсор в направлении вектора с одновременным нажатием левой кнопкой мыши.

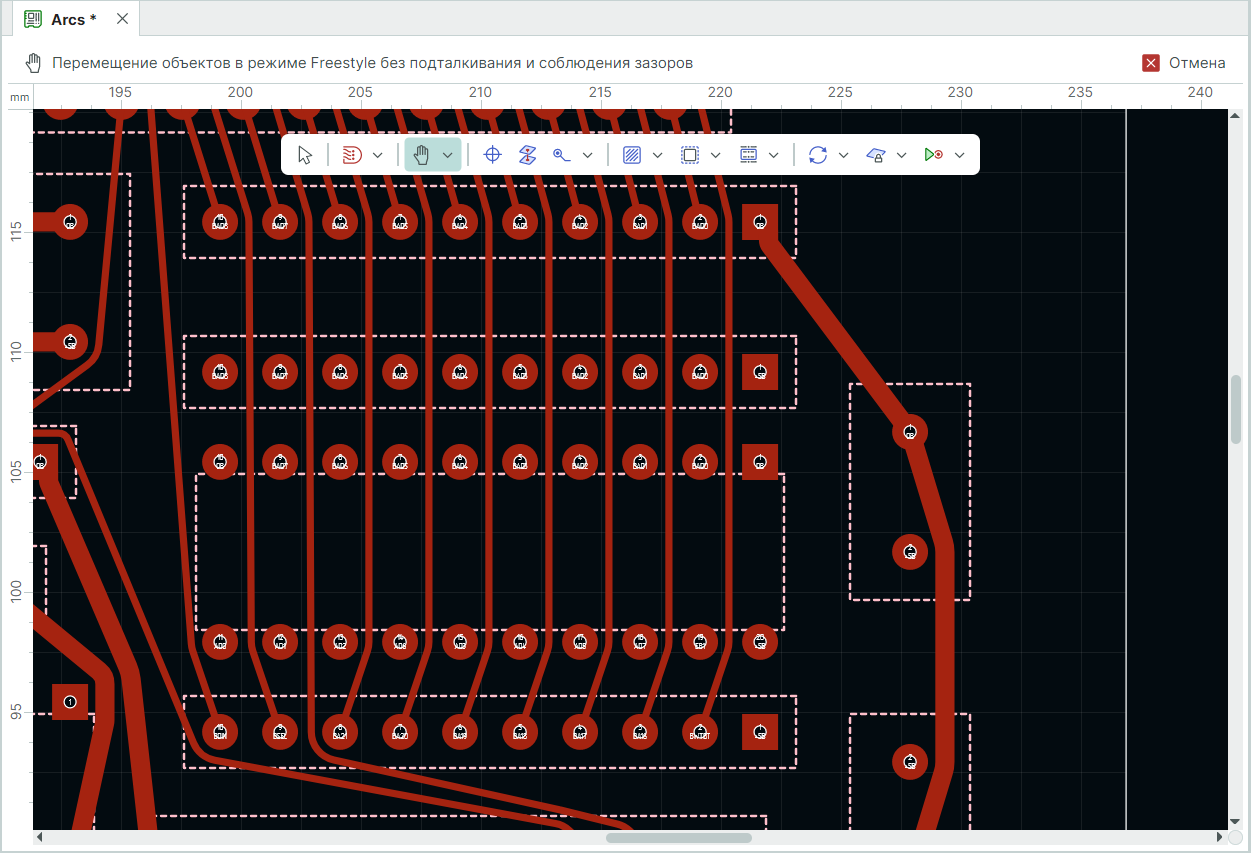

5. После отпускания кнопки мыши выделенный проводник и проводники перед ним будут переброшены за контакты (Рис. 4).

Рис. 4 -  Перемещение треков с перекладкой через объекты в режиме Freestyle

В результате мы получили измененную геометрию существующей трассировки.

Совет! При ручном перемещении компонентов, переходов и ветвлений в режиме без подталкивания разрешается перемещение с нарушениями заданных зазоров. Например, можно переместить переходное отверстие между контактами микросхемы.

 Перемещение компонента с подталкиванием компонентов и переходов

1. Активируйте в режиме "Freestyle"  вид "С подталкиванием компонентов и переходов" .

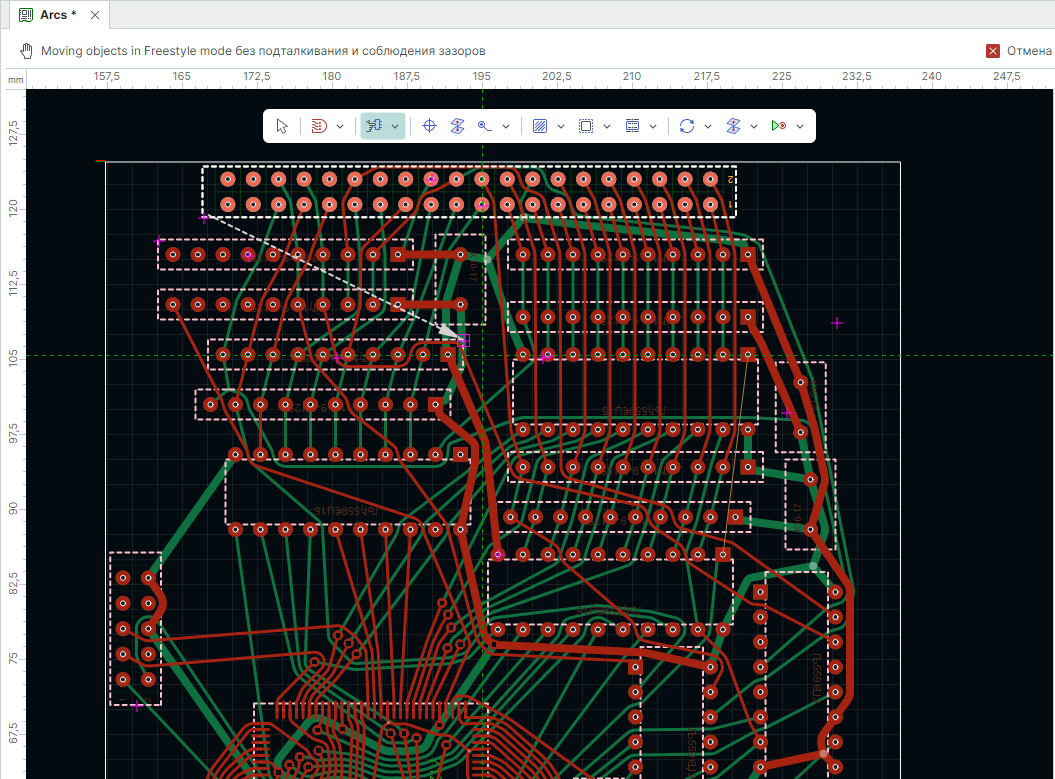

2. Выделите компонент и вектор перемещения (Рис. 5).

Рис. 5 -  Выделение компонента и вектор перемещения в режиме Freestyle

3. Потяните курсор в направлении вектора с одновременным нажатием левой кнопки мыши.

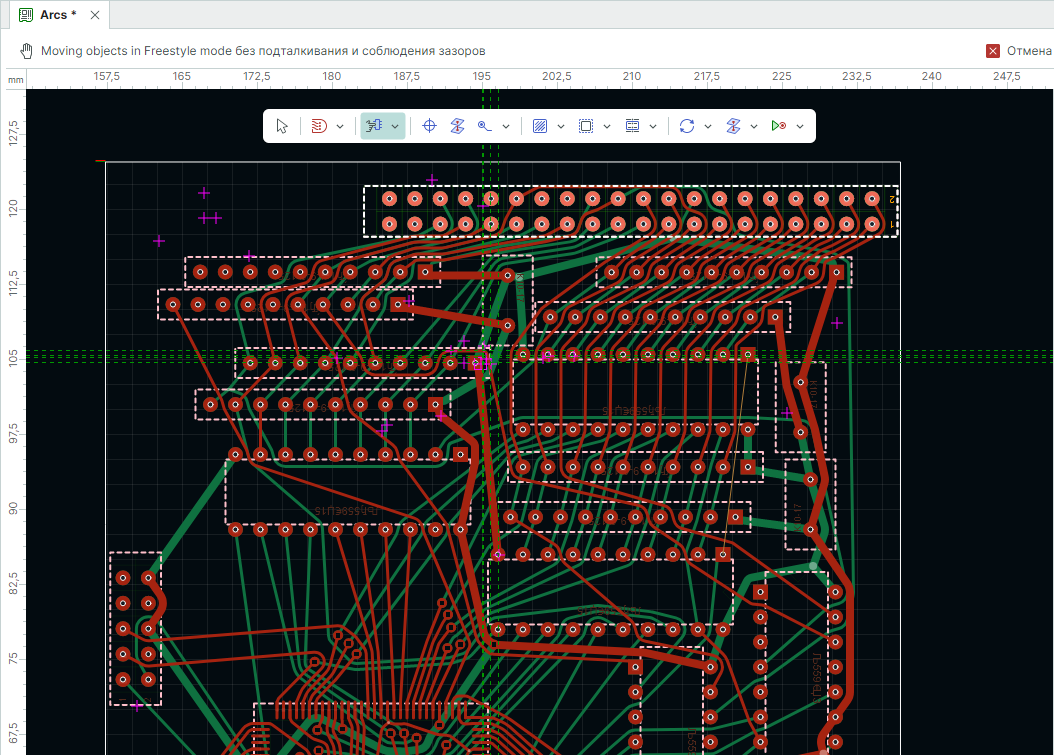

4. После отпускания кнопки мыши выделенный компонент и все элементы, связанные с ним, будут перемещены (Рис. 6).

Рис. 6 -  Перемещение компонента в режиме Freestyle

В результате мы получили измененную геометрию существующей трассировки и новое расположение объектов на плате.

Совет! Режим перемещения "Freestyle" может применяться для улучшения топологии разведённой платы, созданной не только при помощи трассировщика "TopoR", но и любого другого. Оптимальная форма проводников после каждого перемещения вычисляется автоматически.
