Работа со змейками в режиме TopoR

После автотрассировки в режиме "TopoR" платы с сигналами, объединенными в группы выравнивания, следует запустить команду "Создать змейки".

1. Преобразование проводника в змейку (меандр)

Инструмент "Создать змейки" запускается из главного меню "TopoR" → "Создать змейки" (Рис. 1).

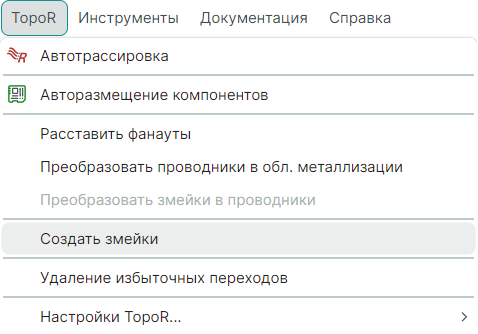

Рис. 1 -  Активация инструмента "Создать змейки"

После выравнивания сигнальных цепей в панели "Список ошибок" отображается информация об автоматически выявленных нарушениях.

В случае выявленных нарушений и их исправления также можно использовать автопроцедуры.

В случае, если нарушения не удалось автоматически исправить, то для ручного исправления лучше всего ориентироваться на совет, который отображается на панели "Список ошибок" в строке с соответствующим нарушением.

Иногда для ручного корректного выравнивания сигналов достаточно уменьшить более длинный сигнал, изменив его геометрию. Но чаще приходится увеличивать длину более короткого проводника с меандром, изменяя границы меандра.

Для того, чтобы вручную изменить границы меандра:

1. Двойным нажатием левой кнопкой мыши на панели "Список ошибок" в строке с соответствующим нарушением подсвечиваем нужный меандр на плате.

2. Потянув за точки редактирования границы меандра измените его геометрию.

Все нарушения отображаются в панели "Список ошибок" динамически, по мере исправления они пропадают из списка с нарушениями.

По умолчанию змейки формируются прямоугольной формы, но вручную, выделив точку редактирования и одновременно нажав клавишу CTRL и левую кнопку мыши, потянув точку редактирования, можно построить трапециевидную область змейки.

2. Преобразование проводников в змеек во взаимозависимых группах

Рассмотрим пример, где есть три взаимозависимые группы выравнивания (Рис. 2).

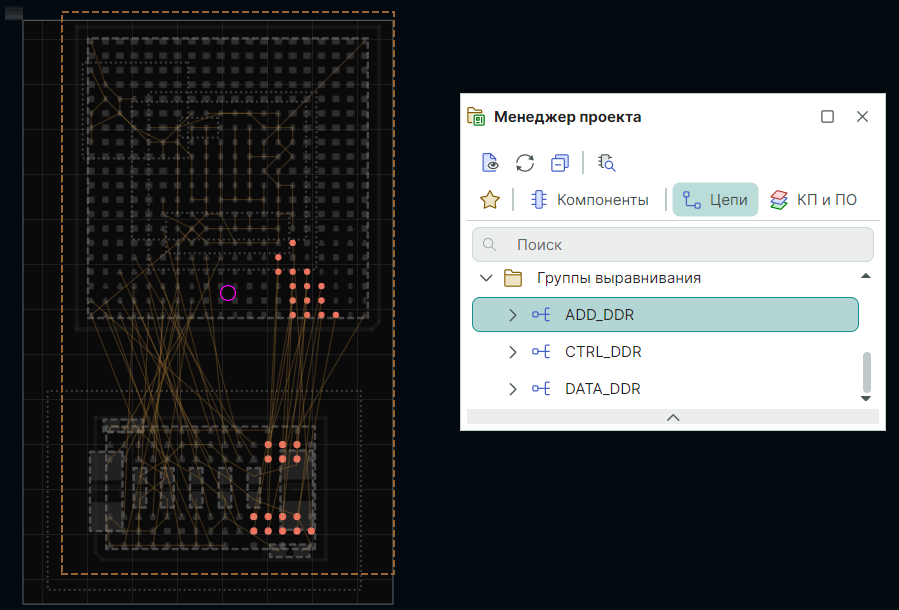

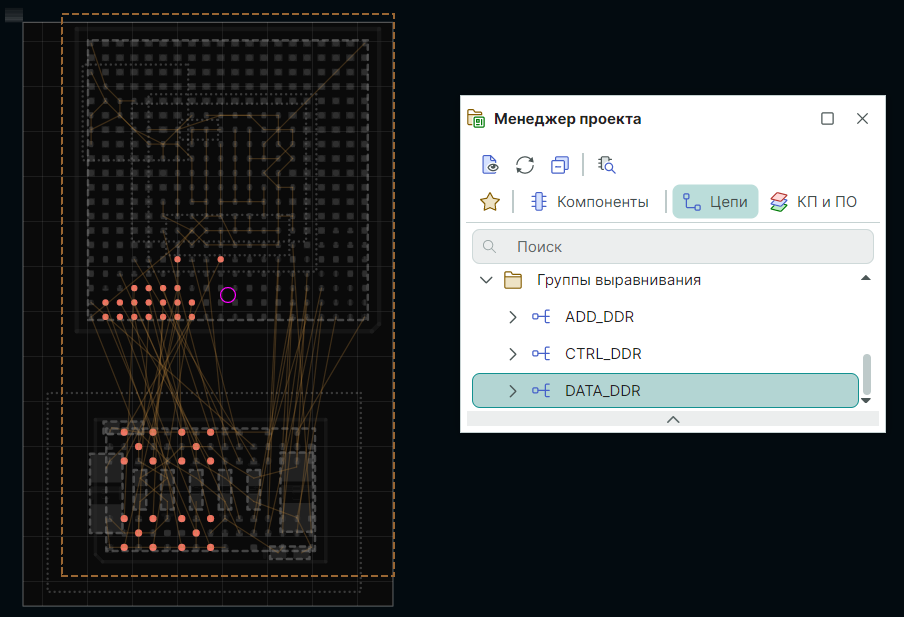

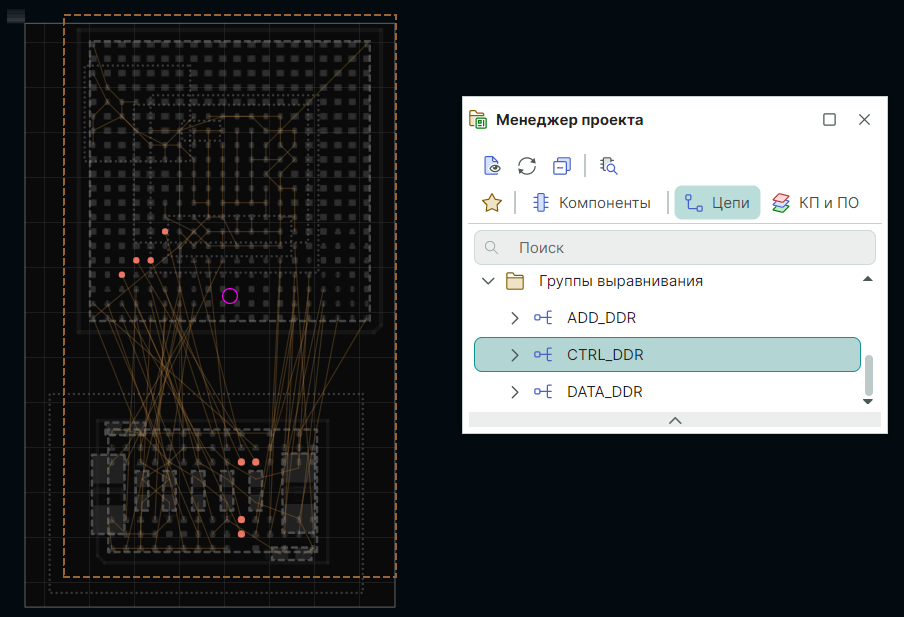

Рис. 2 -  Пример трех групп выравнивания на плате

1. Запустите из главного меню  "TopoR" → "Автотрассировка".   Выберите и откройте в редакторе выбранный вариант результата автотрассировки (Рис. 3).

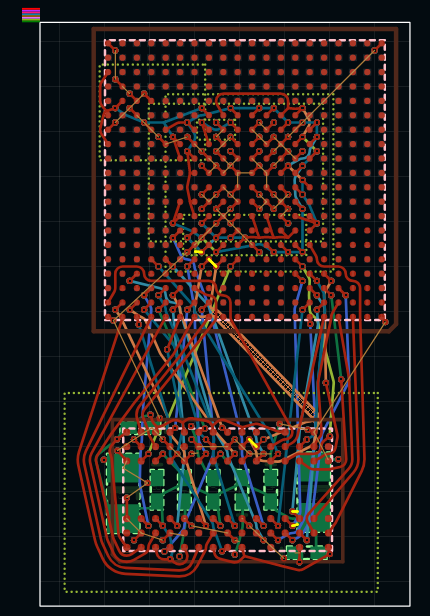

Рис. 3 -  Пример выбранного варианта результата автотрассировки

2. Запустите из главного меню инструмент "TopoR" → "Создать змейки" (см. Рис. 1).

3. В результате все три группы будут выравнены относительно самого длинного сигнала (Рис. 4).

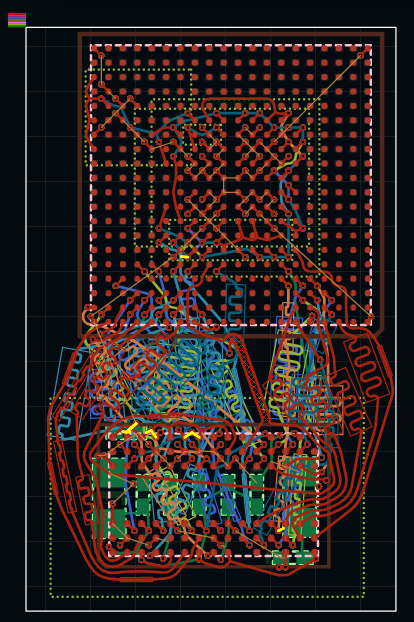

Рис. 4 -  Пример выбранного варианта выравнивания  во взаимозависимых группах

3. Преобразование змейки в проводник

Наряду с созданием объекта “змейка” на месте прямого сегмента проводника есть инструмент "Преобразовать змейки в проводники".

Инструмент "Преобразовать змейки в проводники" запускается из главного меню "TopoR" → "Преобразовать змейки в проводники" (Рис. 5).

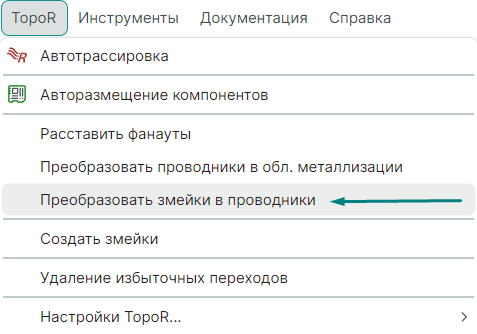

Рис. 5 -  Активация инструмента "Преобразовать змейки в проводники"

После вызова инструмента "Преобразовать змейки в проводники" следует выбрать инструмент "Расчет формы проводника" и в итоге получить окончательную форму проводников.
