Как найти компонент и разместить его на схеме?

17.03.2015 Delta Design
Распечатать

В системе Delta Design реализован многофункциональный инструмент, предназначенный для поиска по библиотекам компонентов, а также для редактирования атрибутов компонентов - панель "Компоненты".

Чтобы открыть панель, выберите инструмент "Компоненты" из панели инструментов. В панели показываются не компоненты в целом, а входящие в их состав радиодетали. Таким образом, пользователь может найти определенную реализацию компонента и использовать её для дальнейшей работы. Радиодетали показываются по всем библиотекам, которые присутствуют в панели навигации.

<sitecut>

Поиск радиодеталей

В панели "Компоненты" есть возможность осуществлять поиск по библиотекам компонентов по любым полям таблицы атрибутов. Для этого нажмите кнопку "Панель поиска" . При этом появится строка поиска, в которую можно ввести ключевые слова для поиска радиодеталей. Поиск будет производиться по всем полям таблицы (Рис. 1). Для того, чтобы очистить строку поиска, нажмите кнопку "Очистить". Для того, чтобы скрыть строку поиска, нажмите кнопку "Панель поиска" ещё раз или крестик слева от строки поиска.

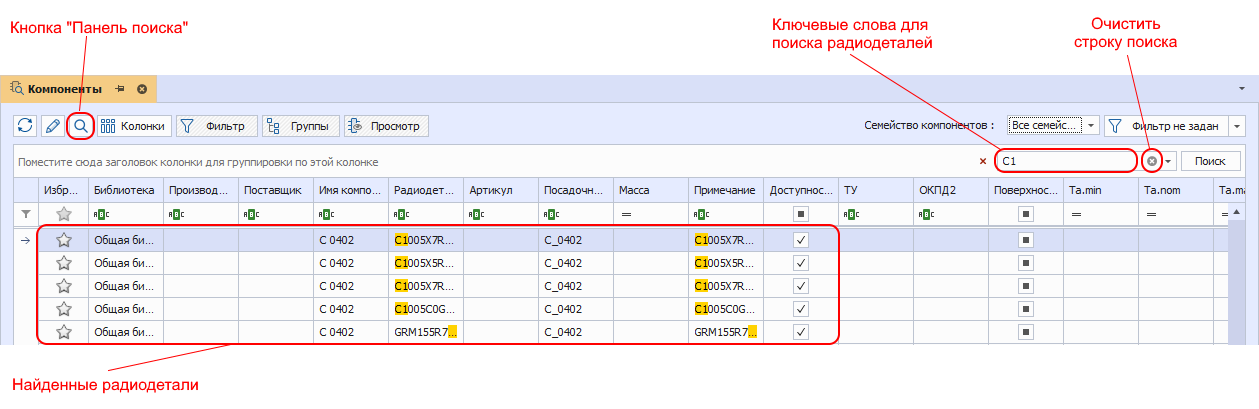

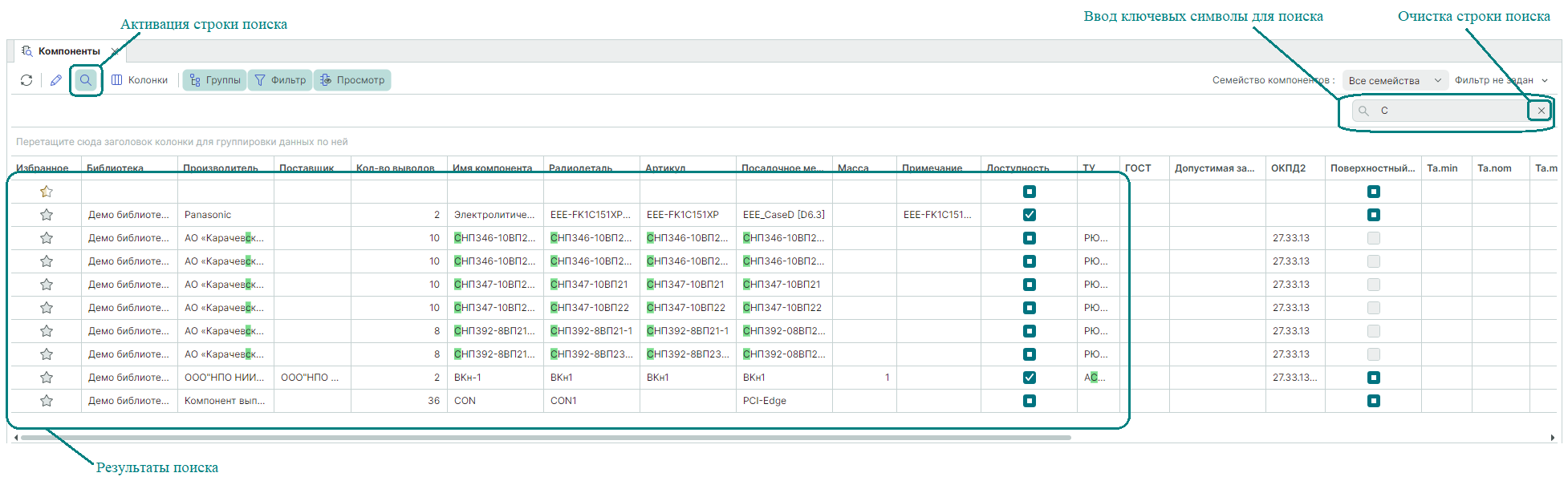

Рис. 1 - Поиск радиодеталей

Фильтр поиска по колонке таблицы

В панели "Компоненты" доступен фильтр поиска по каждой колонке таблицы. Для того, чтобы сделать строку фильтра видимой, нажмите кнопку "Показать/скрыть фильтр" . Поиск происходит на основе введенных ключевых слов (Рис. 2), причем будут отобраны элементы, содержащие данные ключевые слова в начале строки. Если требуется найти элементы, содержащие ключевые слова в середине строки, необходимо в строке фильтра перед ними ввести знак процента (%). Например, указанные на рис. 2 радиодетали, можно найти, если ввести в ту же самую строку фильтра "%485". Чтобы сбросить текущий фильтр, нужно либо удалить введенные ключевые слова, либо нажать крестик в нижней части таблицы.

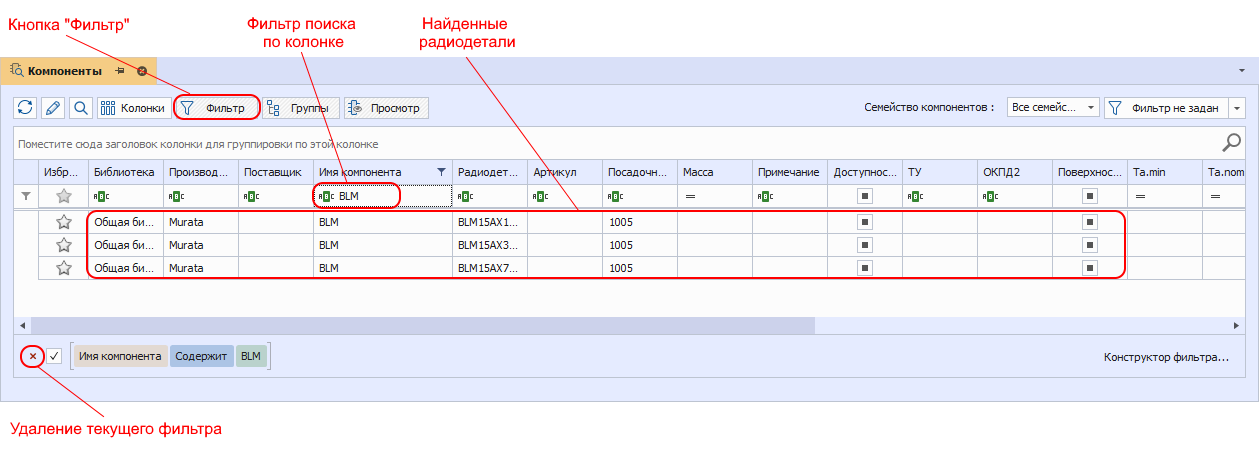

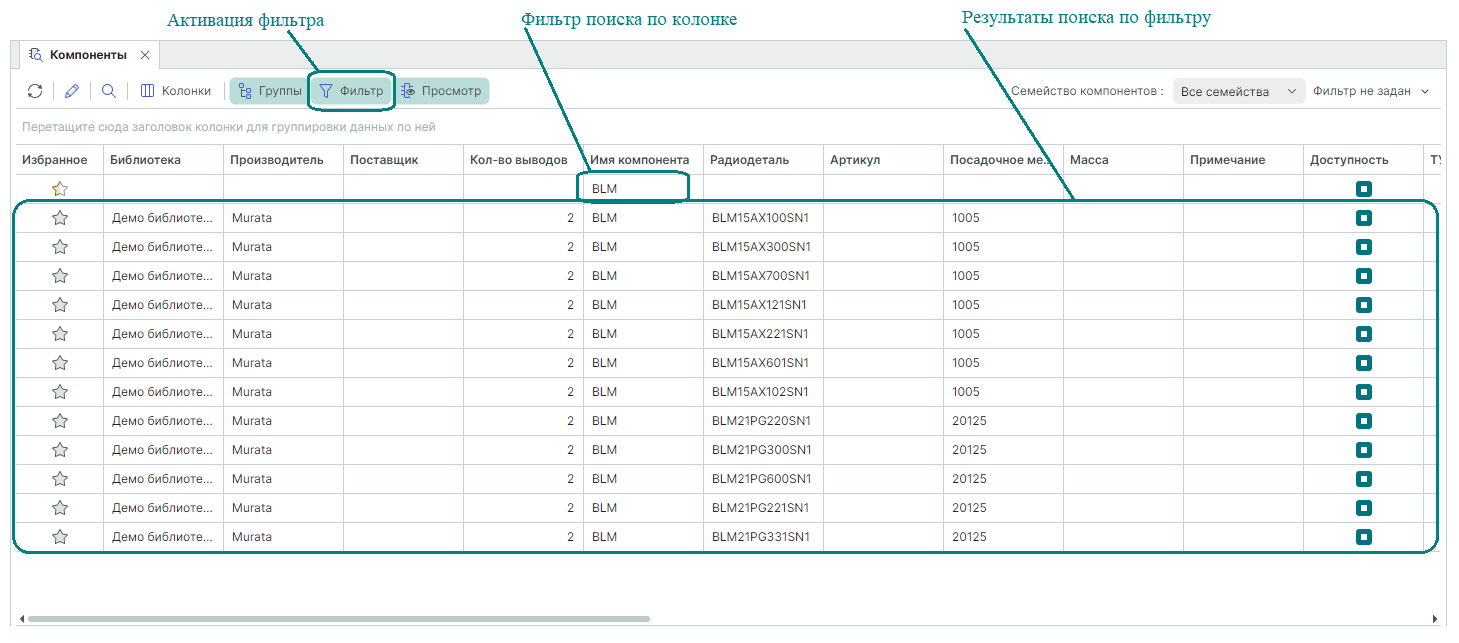

Рис. 2 - Фильтр поиска по колонке таблицы

Просмотр структуры компонента

В панели "Компоненты" есть возможность посмотреть структуру каждого элемента таблицы. Для того, чтобы включить отображение области предпросмотра, нажмите кнопку "Показать/скрыть предпросмотр компонента" . При выделении какой-либо радиодетали, в нижней части панели показывается УГО компонента и графика посадочного места. В области просмотра УГО компонента доступен выбор альтернативного представления (если их несколько), а также отображается список закладок с секциями выбранного представления.

Добавление найденных радиодеталей в корзину

После того, как в панели "Компоненты" была найдена необходимая радиодеталь, её можно отобрать для дальнейшего использования при разработке схемы и платы. Для этого используется панель "Корзина деталей", которая предназначена для создания ограниченного набора элементов и их дальнейшего размещения в редакторе. Добавление радиодеталей в панель "Корзина деталей" происходит из панели "Компоненты". Для того, чтобы добавить выбранную радиодеталь в корзину, нужно кликнуть на ней правой кнопкой мыши и выбрать из контекстного меню пункт "Добавить в избранное". Добавленные в корзину радиодетали помечаются зеленым цветом (Рис. 3). Также доступно групповое добавление радиодеталей в корзину, для этого выделите требуемые элементы с клавишами "Ctrl" или "Shift" и выберите пункт "Добавить в избранное".

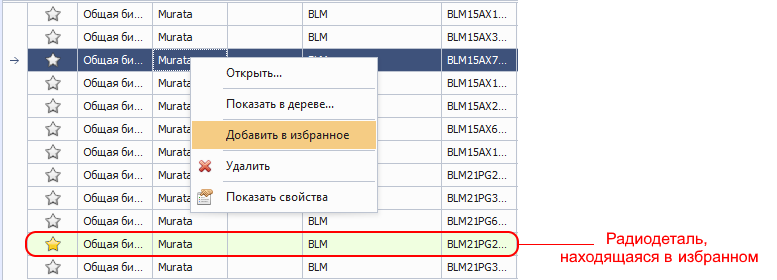

Рис. 3 - Добавление радиодеталей в "Корзину деталей"

После добавления радиодеталей в корзину, они будут доступны на панели "Корзина деталей" на закладке "Избранное".

Размещение компонентов на схему

Чтобы открыть корзину деталей, выберите инструмент "Корзина деталей" из панели инструментов. Перейдите на закладку "Избранное", на ней будут отображаться все радиодетали, добавленные в корзину. Сделайте в рабочей области активным редактор схем. Компоненты добавляются на схему по одному, т.е. нет возможности добавить на схему несколько компонентов одновременно. Добавить компоненты на схему можно двумя способами:

  • через контекстное меню

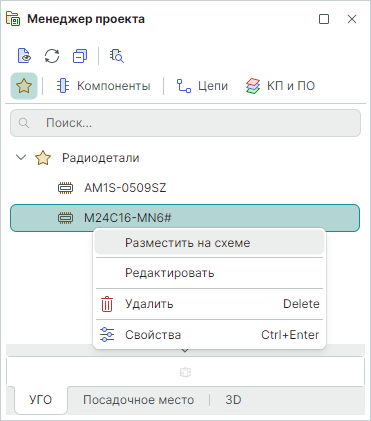

    Для этого нужно кликнуть на радиодетали правой кнопкой мыши и в контекстном меню выбрать пункт "Разместить на схеме" (Рис. 4)

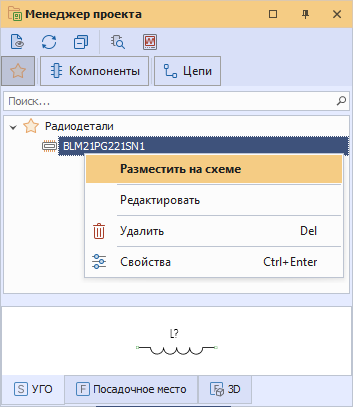

    Рис. 4 - Добавление компонента на схему через контекстное меню
  • при помощи Drag&Drop
    Для этого нужно выделить радиодеталь в "Корзине деталей" и с зажатой левой кнопкой мыши перетащить её в схемотехнический редактор, под курсором будет отображаться графика размещаемого элемента (Рис. 5). Подведите курсор к месту размещения элемента и отпустите левую кнопку мыши - компонент добавится на схему.

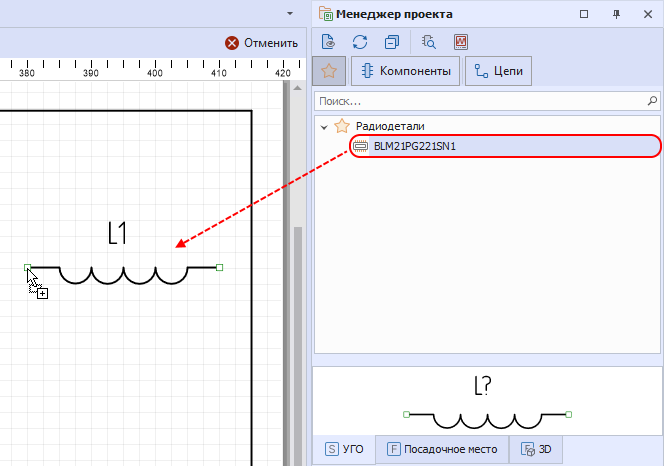

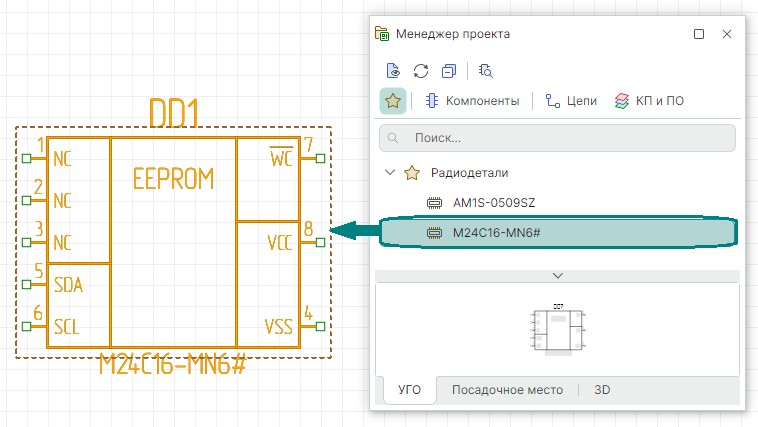

    Рис. 5 - Добавление компонента на схему при помощи Drag&Drop

Изменение отображения компонента

Выбор секции

При добавлении компонента на схему из панели "Корзина деталей" можно выбрать секцию, с которой начнется размещение компонента. Для этого в области предпросмотра нужно сделать активной закладку требуемой секции (Рис. 6).

Рис. 6 - Выбор секции компонента в панели "Корзина деталей"
Выбор альтернативного представления

Чтобы выбрать представление компонента в панели "Корзина деталей", нужно в правом верхнем углу области предварительного просмотра из выпадающего списка выбрать графическое представление (Рис. 7). Если у компонента создано только одно представление, то данный выпадающий список показан не будет. При размещении радиодетали на схему будет добавлено выбранное графическое представление.

Рис. 7 - Выбор альтернативного представления в панели "Корзина деталей"
