Редактор схем системы  Delta Design  предназначен для разработки принципиальных электрических схем проектируемых радиоэлектронных устройств. Редактор обеспечивает простую и удобную работу со схемами. Это достигается за счет большого количества инструментов, позволяющих автоматизировать работу проектировщика, и дружественного интерфейса системы, который способствует уменьшению количества ошибок проектирования.


Поддержка многолистовых и иерархических схем любого уровня сложности


Инструменты поиска и размещения компонентов


Инструменты размещения и группировки проводников


Поддержка шин разных видов (с заданным диапазоном цепей, со списком цепей и произвольных)


Поддержка групповых (шинных) выводов и возможностью управления подключением любой цепи в шине


Инструменты создания списка цепей (netlist) и навигации по нему


Контроль целостности схемы


Поддержка ГОСТ (стандартные штампы, контроль соблюдения требований ГОСТ при размещении компонентов и проводников на схеме)


Редактор схем также умеет создавать SPICE-нетлист (при размещении на схеме компонентов с соответствующими моделями). Из редактора схемы может быть сразу же вызвано моделирование в модуле SimOne или SPICE-нетлист может быть сохранен на диск для дальнейшего использования.


Больше информации доступно в описании модуля.

Редактор имеет ряд особенностей, позволяющих оптимизировать работу со схемами:

  • Совмещение процессов разработки схемы с выпуском документации

Рабочее поле схемотехнического редактора представлено в виде отдельных листов, на которых выполняется построение схемы. Такой подход позволяет разделять схему на функциональные части непосредственно в момент проектирования и обеспечивает единое оформление всех листов схемы. Оформление листов осуществляется в соответствии со стандартами, заданными для реализуемого проекта, в качестве которых доступны ГОСТ и ANSI.

  • Интеллектуальный алгоритм прокладки цепей

Автоматизированное редактирование схемы с соблюдением стандартов оформления (ГОСТ). Автоматическое прокладывание цепей по оптимальному маршруту. Автоматическое создание портов. Автоматическое подключение к шине с заданием специального "входа" в шину.

  • Несколько инструментов размещения компонентов

Drag & Drop, механизм быстрого перебора, быстрый поиск по всем параметрам. Повороты и отражения, автоподключение выводов, вставка в разрыв цепи и т.п.

  • Поддержка встроенных блоков (Delta Design 3.0)


Возможность создания и использования встроенных блоков, что позволяет на принципиальной электрической схеме создать схему блока, а далее на этой же схеме использовать условно-графическое обозначение (УГО) этого блока. При этом нумерация компонентов производится в соответствии с правилами ГОСТа, и пользователи могут редактировать схему блока прямо на общей принципиальной схеме с сохранением ее целостности.

  • Возможность редактирования УГО прямо на схеме (Delta Design 3.0)

  • Интеллектуальный алгоритм перемещения

Перемещение компонентов, проводников, портов и шин осуществляется с сохранением подключений.

  • Контроль целостности схемы в момент редактирования

Редактор схем препятствует совершению заведомо неправильных действий, таких как размещение компонентов в зоне расположения нескольких цепей, неправильное подключение цепи и т.п, что позволяет уменьшить количество ошибок при проектировании.

  • Гибкие настройки внешнего вида схемы

Свойства большинства объектов, в том числе внешний вид могут быть изменены прямо на схеме. Инспектор свойств обеспечивает оперативный доступ ко всем свойствам редактируемого объекта, и осуществляет группировку свойств по функциональному назначению.

  • Возможность ведения правил создания платы в момент разработки схемы

Правила проектирования для цепей (ограничения для отрисовки цепей на плате) могут задаваться проектировщиком уже на этапе разработке электрической схемы. Как только цепь добавляется в список цепей (netlist) для нее можно задать правила проектирования, или включить ее в класс цепей (группа цепей, для которых применяются одинаковые правила проектирования).

  • Полная поддержка ГОСТа
  • Удобный пользовательский интерфейс
  • Поддержка встроенных блоков (Delta Design 3.0)
  • Встроенные возможности по выпуску конструкторской документации, SmartPDF
  • Встроенная библиотека SPICE-компонентов
  • Интеграция с системой аналогового моделирования
  • Интеграция с системой цифрового моделирования (Delta Design 3.0)

Схемотехнический редактор предназначен для автоматизации проектирования электрической принципиальной схемы устройства. Результатом работы редактора является чертёж схемы электрической принципиальной, а также список соединений (netlist) для последующего проектирования печатной платы. Также по созданной схеме может быть созданы дополнительные документы, которые входят в конструкторскую документацию на устройство (Перечень элементов, Ведомость покупных изделий и т.п.).


При разработке редактора мы исходили из следующих принципов:

  • Одновременное создание схемы и документации
    Разработчик должен максимально сосредоточиться на разработке платы, по-возможности меньше тратя время на подготовку документации. Поэтому редактирование схемы в программе изначально ведется в том виде, в котором она будет представлена в документации. Система в ходе редактирования схемы обеспечивает контроль правильности её оформления.
  • Минимизация труда конструктора
    При разработке схемы конструктор вынужден выполнять множества рутинных операций. Наш редактор автоматически выполняет множество таких операций, позволяя конструктору сосредоточиться непосредственно на схеме.
    Вот далеко неполный перечень возможностей редактора:
    • автоматическое расположение проводников на схеме при любых действиях разработчика;
    • возможность копирования частей схемы и других массовых операций;
    • автоматическое назначение позиционных обозначений и лёгкий способ их переназначения;
    • автоматическое именование цепей;
    • выполнение контроль целостности шин;
    • и многие другие....
  • Поддержка корректности схемы и быстрый поиск проблемных мест
    Для ускорения работы программа выполняет контроль целостности схемы непосредственно при редактировании. В случае невозможности выполнения редактирования схемы система запрещает его, при этом информируя разработчика о причинах. Также система позволяется конструктору в любой момент выполнить контроль целостности схемы. В ходе такого контроля формируется полный перечень известных проблем с возможностью их быстрой локализации.
  • Возможность ведения правил проектирования ещё на этапе создания схемы
    Некоторые правила проектирования для платы могут быть сформулированы для цепей или классов цепей независимо от формы платы. Поэтому на этапе разработки схемы программа уже позволяет задавать правила в части электрических цепей.
  • Поддержка ГОСТ и ANSI: форматка и прочее
    Разработанная схема должна быть задокументирована. Формат документации определяется заказчиком и в российский условиях чаще всего используется ГОСТ. Поэтому система содержит стили оформления и форматки документов согласно ГОСТу.

Видео рассказывает о структуре САПР Delta Design, логике работы в системе, и дает краткую информацию о фукнциональности модулей системы

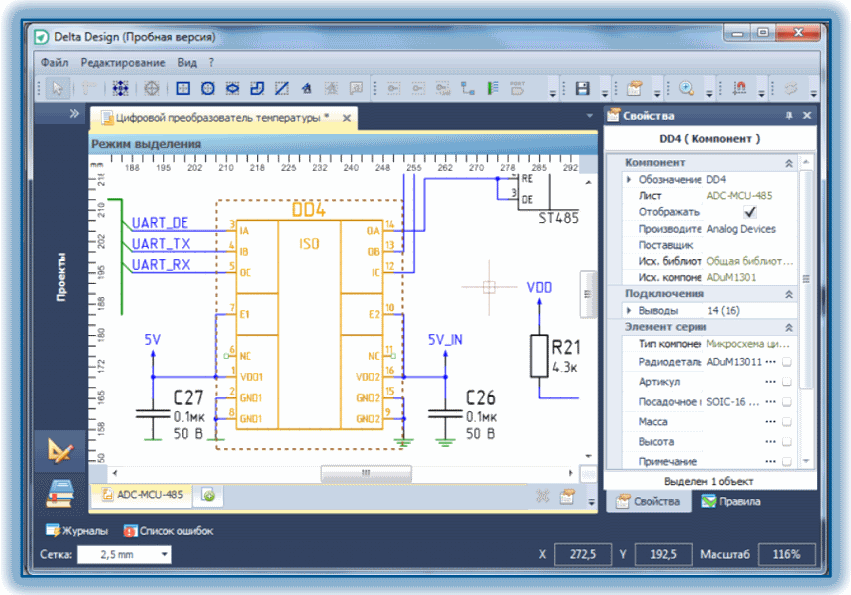

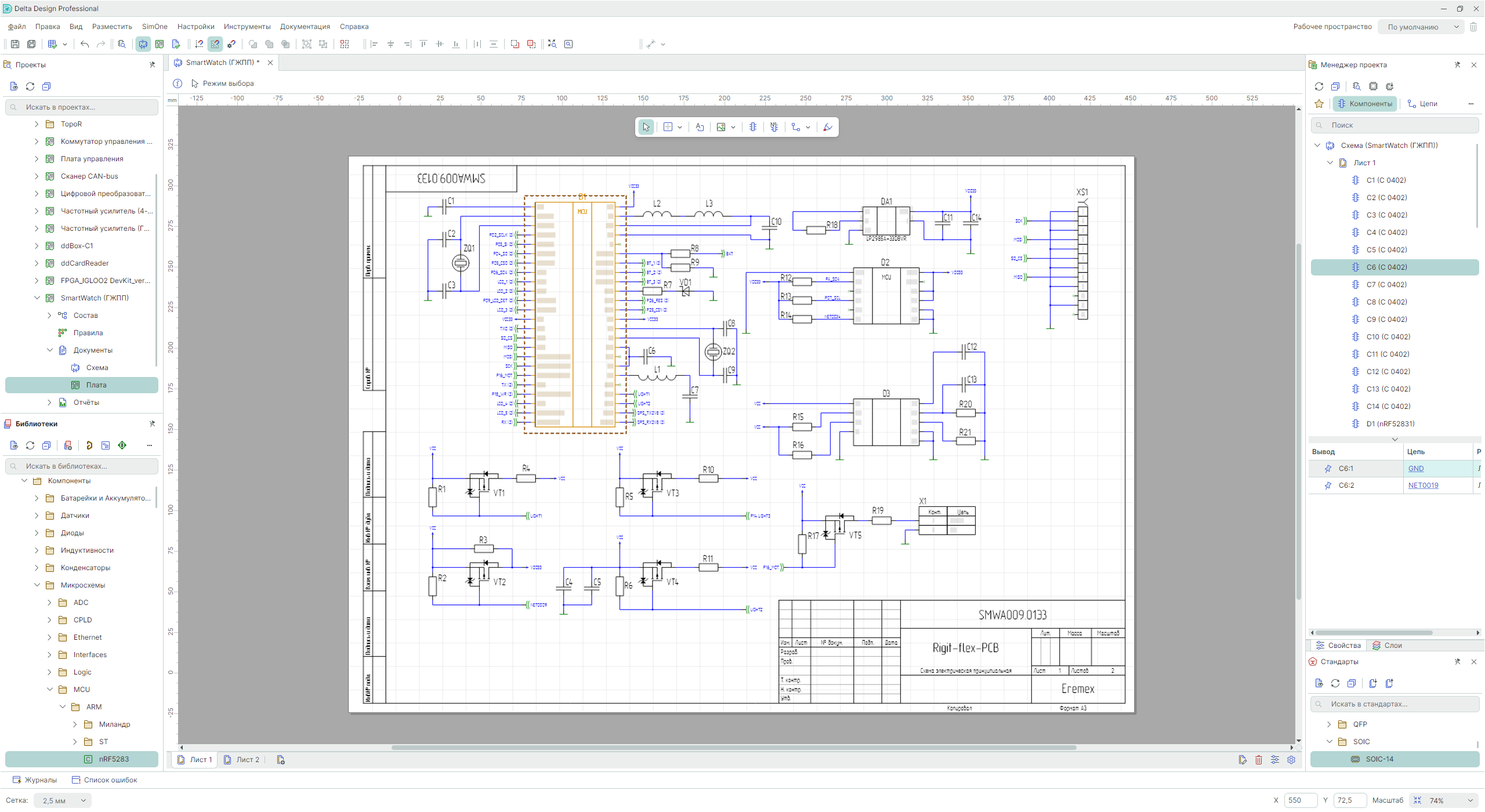

Электрические схемы в системе Delta Design разрабатываются с помощью редактора схем. Функционал редактора находится на уровне лучших схемотехнических редакторов, обладая, в то же время, рядом дополнительных возможностей, позволяющих сделать работу со схемой более комфортной.

Процесс разработки электрических схем в системе Delta Design совмещен с процессом выпуска документации. Для реализации данного подхода рабочее поле схемотехнического редактора представляется в виде отдельных листов, на которых выполняется построение схемы. Кроме того, в процессе создания схемы организован автоматический сбор данных для формирования документов вида «Спецификация», «Перечень элементов», «Ведомость покупных изделий» и другие.

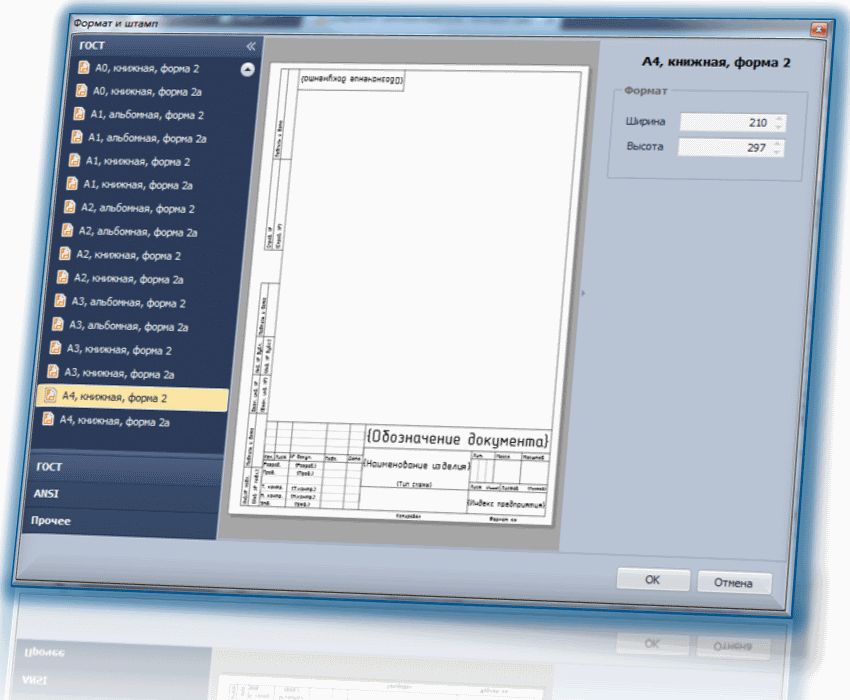

Оформление листов схемы и документов осуществляется в строгом соответствии со стандартами, заданными для реализуемого проекта. Выбор формата и стандарта оформления листов схемы осуществляется с помощью отдельного менеджера. В системе доступны стандарты ГОСТ и ANSI. В дополнение к списку стандартов проектировщик имеет возможность задать свои стандарты оформления, которые будут использоваться для выпуска документации. Такой подход способствует разделению схемы на функциональные части, позволяет улучшить восприятие разрабатываемых схем и уменьшить вероятность ошибки в выпускаемой документации.

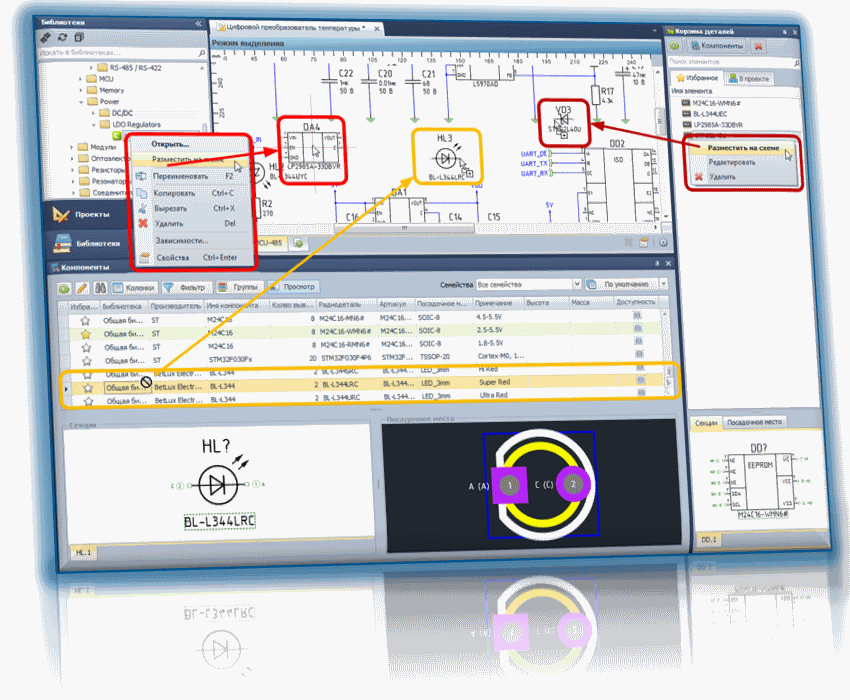

Для проекта можно сформировать ограниченный набор компонентов, который будет использоваться в его реализации. Размещение компонентов на схеме может осуществляться несколькими различными способами, позволяя каждому проектировщику подобрать наиболее комфортный стиль работы. Размещение компонентов может осуществляться:

  • непосредственно из доступных в системе библиотек;
  • из панели поиска компонентов;
  • из сформированного для проекта набора компонентов.

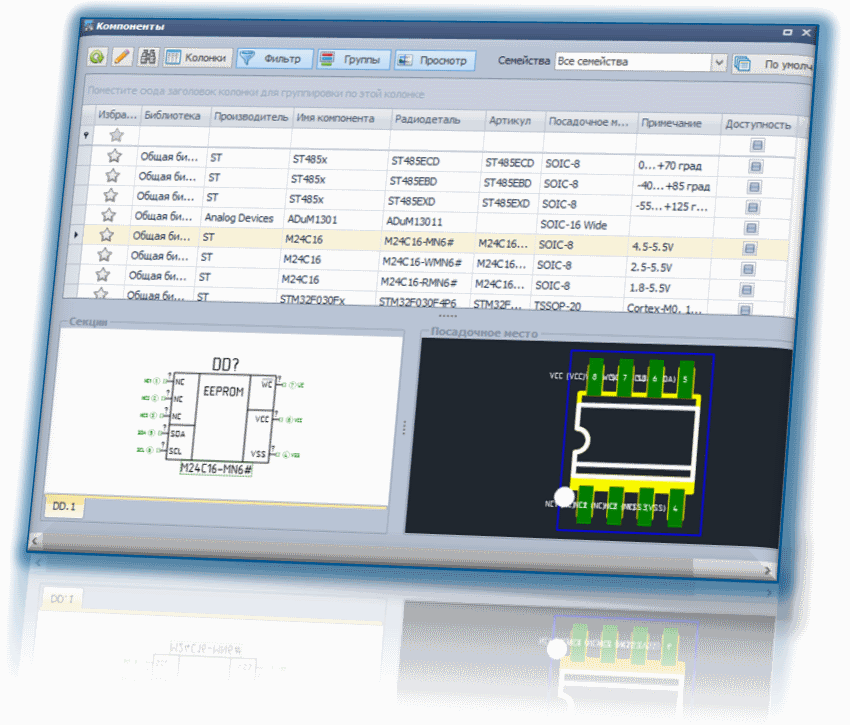

Для поиска необходимых компонентов, особенно в обширной базе данных, состоящей из большого количества библиотек предусмотрен специализированный механизм для быстрого поиска по базе данных. Проектировщик может использоваться сложные поисковые запросы. Эти запросы в дальнейшем могут сохраняться для повторного использования.

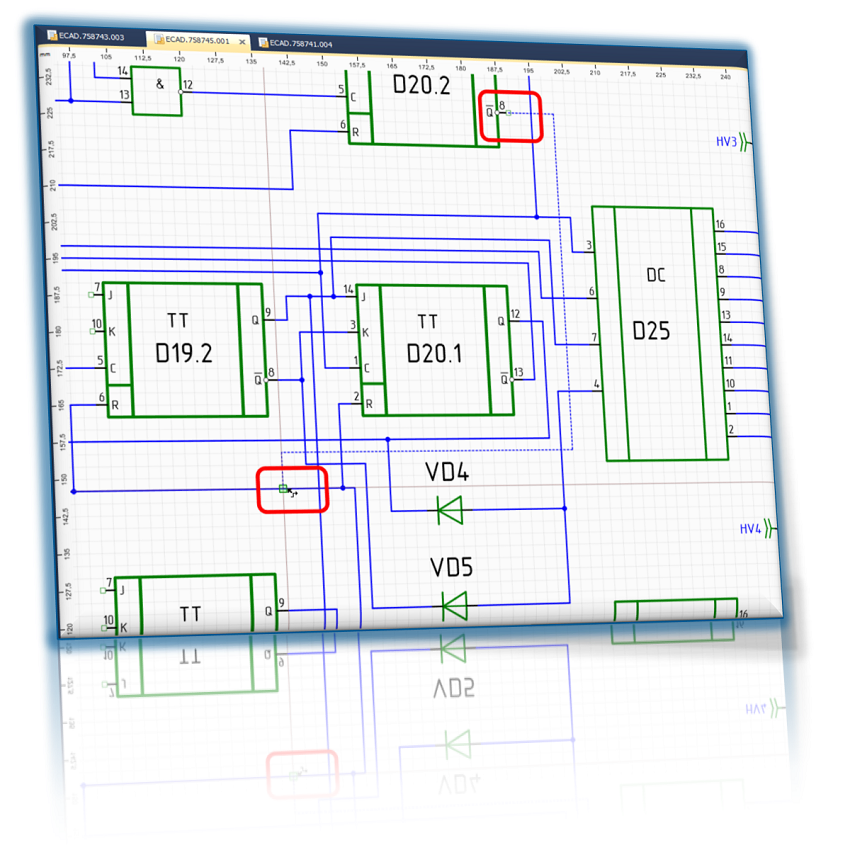

Проведение цепей между компонентами автоматизировано и позволяет прокладывать цепи через самые сложные схемы. При перемещении и выполнении других действий с компонентами на схеме их проводники прокладываются автоматически. Это снимает с разработчика рутинные задачи и позволяет сосредоточиться непосредственно на разработке схемы.

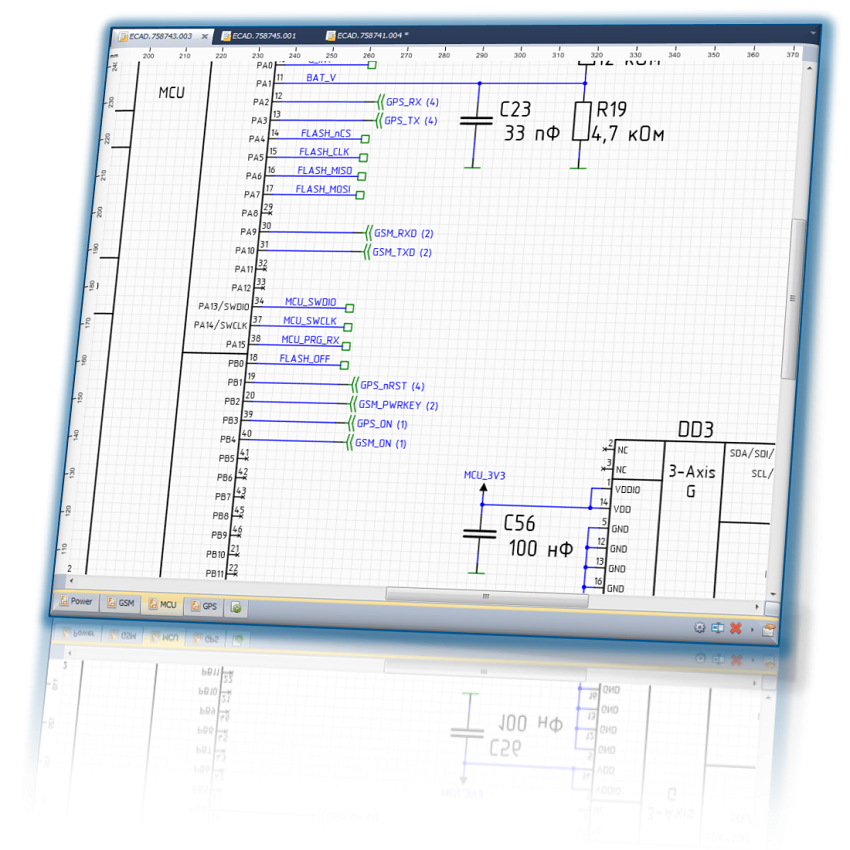

Для создания графического разрыва цепи (например, для переноса цепей с одного листа на другой) используется механизм портов - объектов между которыми отсутствует графическое изображение цепи, но электрическая целостность при этом сохраняется. Также порты указывают на подключение цепи к земле (обозначение заземления) или источникам питания.

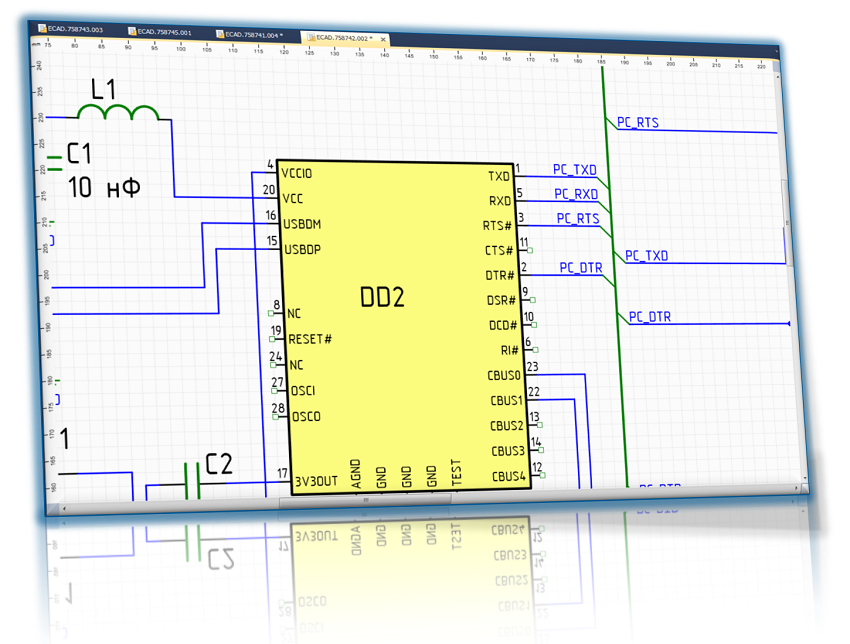

На схеме несколько цепей могут объединены одной линией электрической связи - шиной. Шина позволяет упростить схему, уменьшая количество линий электрической связи, например, объединяя все цепи магистрали передачи данных одной линией.

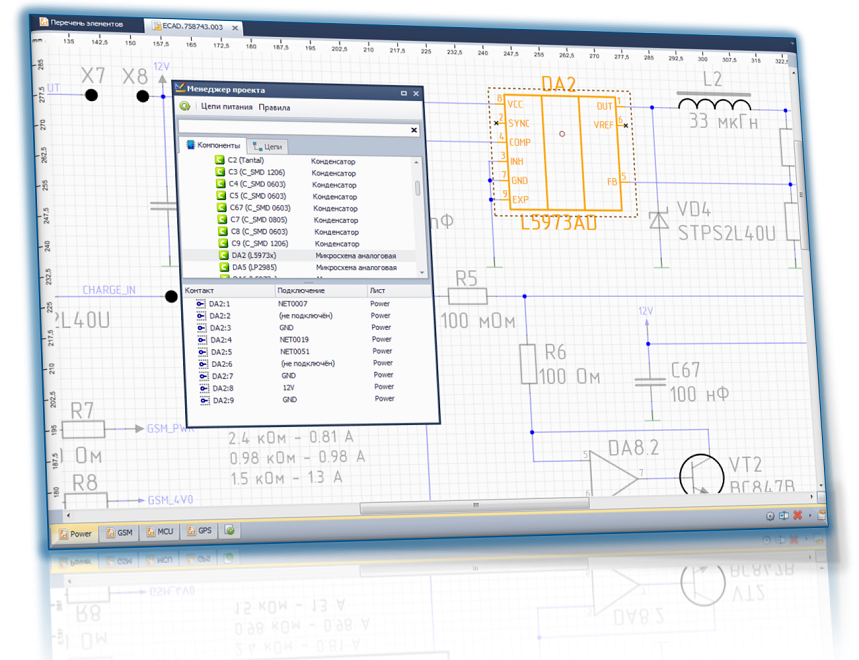

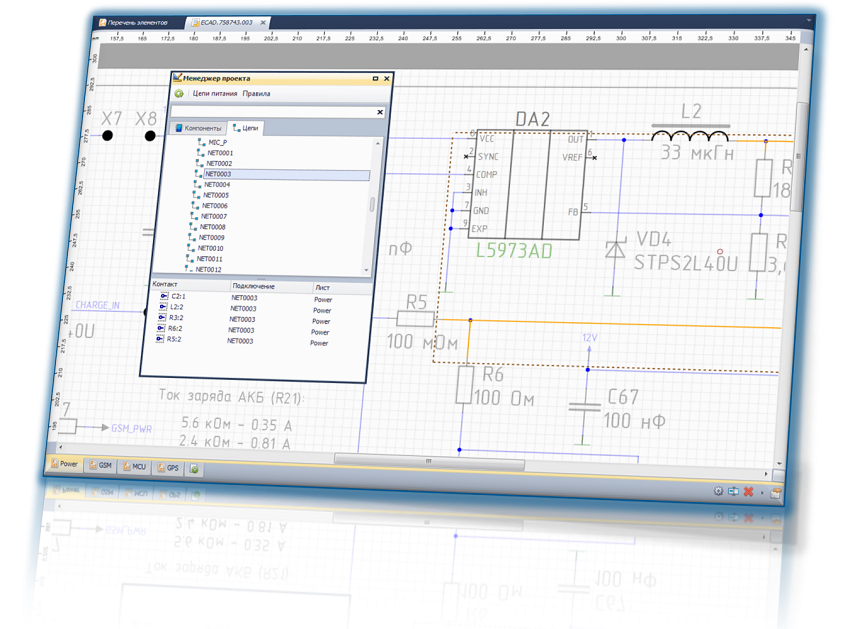

В процессе формирования электрической схемы в системе автоматически создается список цепей (netlist). В данном списке указываются существующие цепи и контакты компонентов, в которым они подключены.


Все добавленные на схему компоненты могут быть отображены в виде списка, сгруппированного по листам. Данный список может быть использован для быстрого поиска компонентов на схеме.

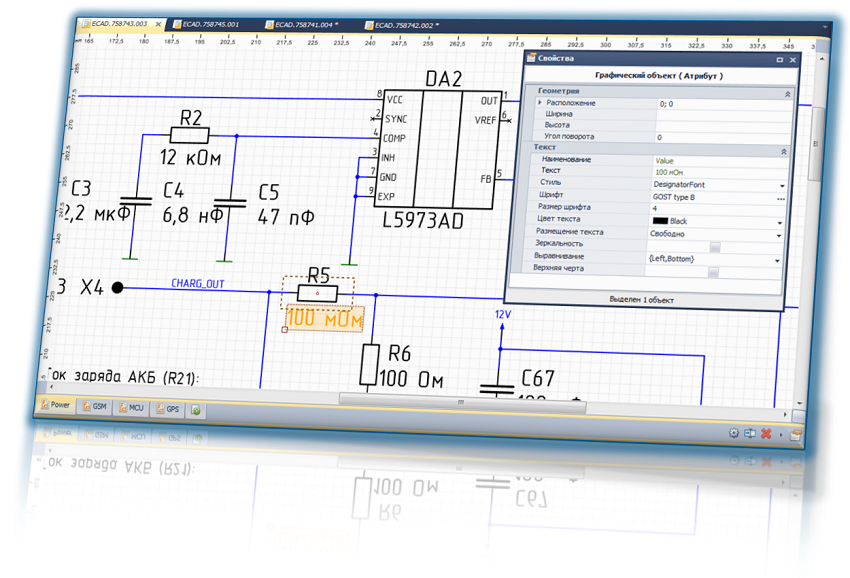

Для большинства объектов на схеме можно изменить свойства отображения, чтобы придать схеме необходимый вид.

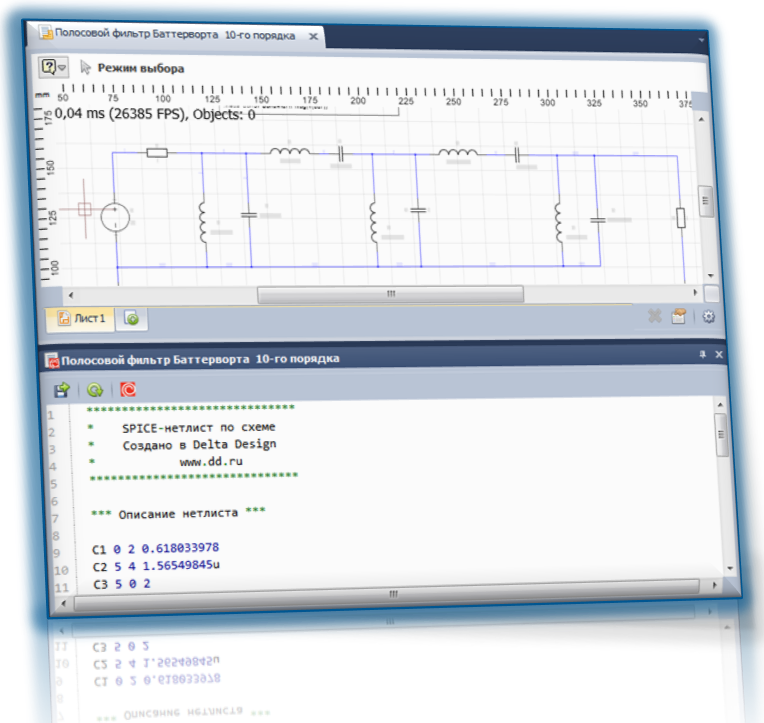

Редактор позволяет создать SPICE-нетлист на основании схемы. Моделирование созданного нетлиста может быть запущено непосредственно в модуле SimOne системы Delta Design. Также SPICE-нетлист может быть сохранен на диск для выполнения моделирования в сторонней системе.

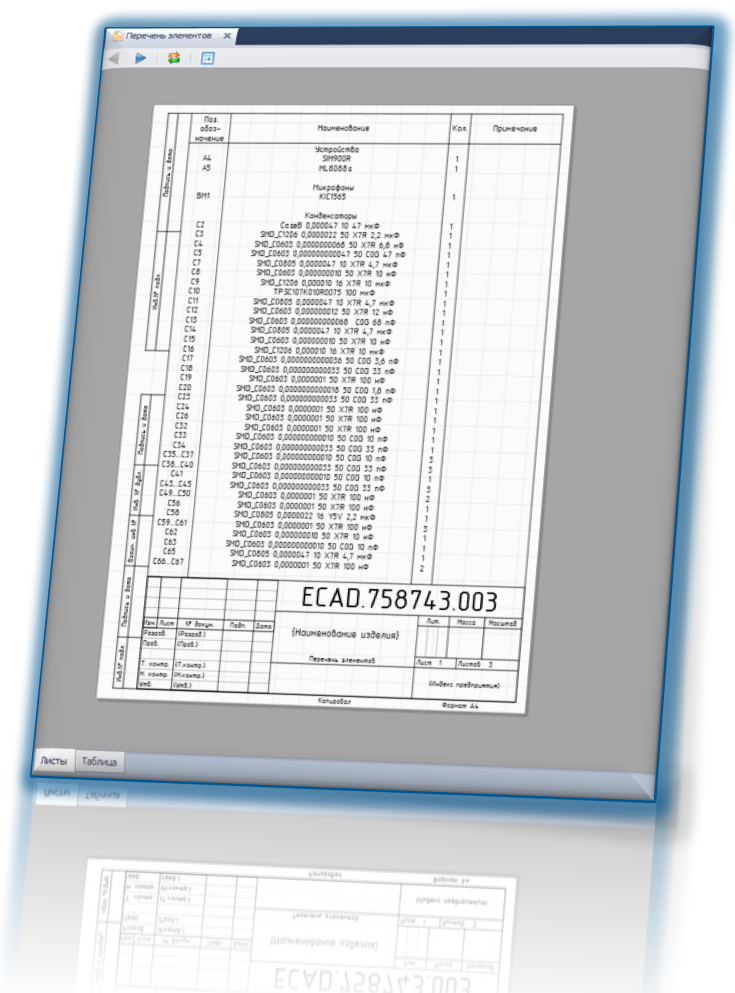

На основе компонентов, используемых для построения схемы, в системе автоматически формируются документы вида «Спецификация», «Перечень элементов», «Ведомость покупных изделий» и др. Оформление документов осуществляется в соответствии со стандартами, заданными для реализуемого проекта.
