Как разместить компоненты на плате?
Размещение компонентов в системе Delta Design доступно при открытом редакторе платы. Разместить на плате можно только те компоненты, которые были использованы на схеме в этом же проекте. Откройте панель "Корзина деталей" из панели инструментов. Перейдите на закладку "В проекте", на ней будут находиться все радиодетали, использованные на схеме. При выделении компонента, в нижней части панели будет показано посадочное место, назначенное для данной радиодетали.
Перейти в режим размещения компонента на плату можно несколькими способами:
- дважды кликнув по компоненту в панели "Корзина элементов";

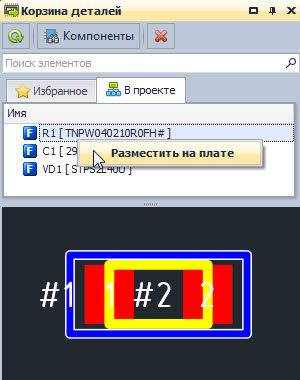

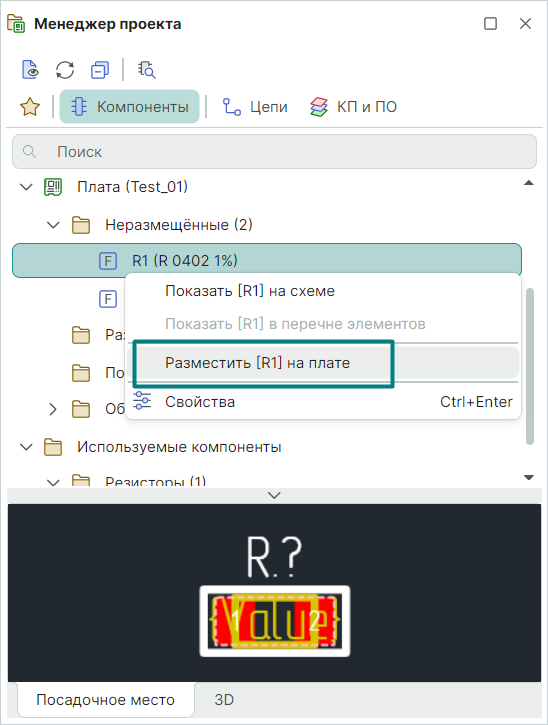

- кликнув на компоненте правой кнопкой мыши и выбрав в контекстном меню пункт "Разместить на плате" (Рис. 1).
<sitecut>
![]() |
---|
Рис. 1 - Размещение компонентов на плате (Шаг 1) |

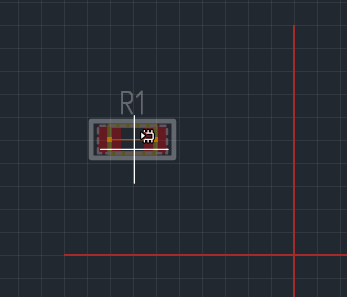

После этого, переместив курсор в редактор, под ним будет отображаться графика размещаемого посадочного места (Рис. 2). Подтвердив размещение левой кнопкой мыши, компонент будет добавлен на плату.
![]() |
---|
Рис. 2 - Размещение компонентов на плате (Шаг 2) |
Находясь в режиме размещения компонента на плату, пользователю доступны функции поворота посадочного места на 90 градусов (клавиша "R") и переноса на другую сторону платы (клавиша "X").
При размещении на плате компонент более не отображается в "Корзиене деталей".
</sitecut>
