В системе Delta Design порт добавляется к схеме к непосредственно для выбранной цепи. Необходимо завершить цепь в произвольном месте редактора схемы, чтобы образовался символ свободного вывода цепи. К этому выводу и будет размещен порт.

Порты делятся на три типа:

• питания (силовые);
• соединительные;
• блочные.

Размещение силового порта

1. Выделите символ свободного вывода цепи, к которому надо присоединить порт питания.

2. Нажмите правую кнопку мыши и из контекстного меню выберите пункт "Разместить силовой порт" (Рис. 1).

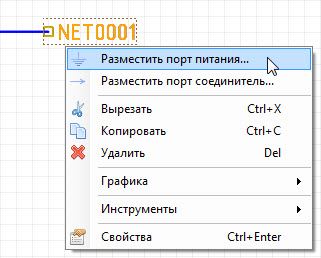

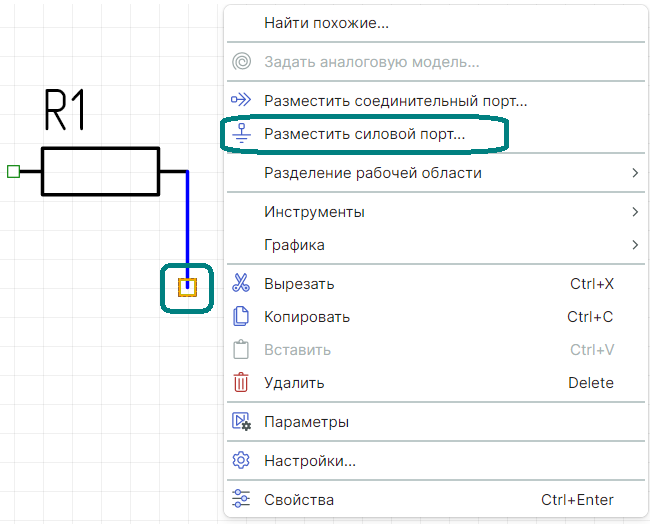

Рис. 1 - Вызов формы для размещения силового порта

3. Откроется форма выбора параметров для размещения силового порта (Рис. 2).

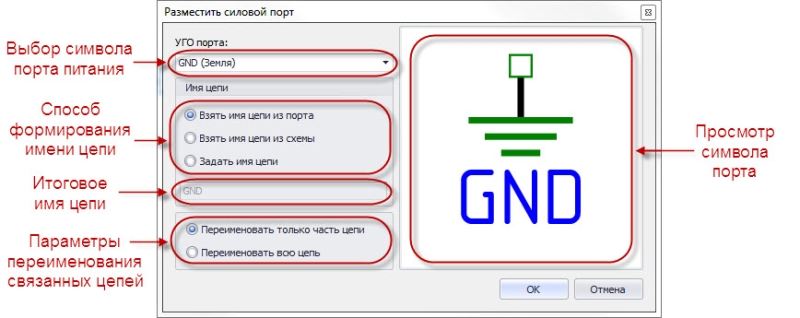

Рис. 2 - Форма выбора параметров для  размещения силового порта

В поле "УГО порта" выберите символ силового порта ("GND (Земля)", "GND (Корпус)", "VCC (Питание)"). Каждому порту соответствует свой символ. В этом же выпадающем списке будут показываться все созданные пользовательские порты с типом "Порт питания".

В категории "Имя цепи" выберите способ формирования имени цепи, на которой создается порт.

"Взять имя цепи из порта" - имя цепи будет взято из порта и будет совпадать с текстовой меткой порта.
"Взять имя цепи из схемы" - имя цепи будет взято из схемотехнического редактора, т.е. цепь сохранит свое имя.
"Задать имя цепи" - задать новое имя цепи; в этом случае поле ввода для итогового имени цепи, расположенное ниже, станет доступно для ввода нового имени.

Если цепь в проекте состоит из нескольких проводников, то существует возможность переименовать только текущий или все их.

Если выбрать пункт "Переименовать только часть цепи", то при образовании порта будет переименован только проводник, для конца которого создается порт.

Если выбрать пункт "Переименовать всю цепь", то также будут переименованы другие проводники цепи.

4. Выбрав необходимые параметры, нажмите "OK". Вместо символа свободного вывода цепи будет отображаться силовой порт (Рис. 3).

Рис. 3 - Силовой порт

Размещение соединительного порта

Соединительные порты используются для образования логического соединения проводников цепи в рамках одного листа или на разных листах проекта.

1. Выделите символ свободного вывода цепи, к которому надо присоединить соединительный порт.

2. Нажмите правую кнопку мыши и из контекстного меню выберите пункт "Разместить соединительный порт" (Рис. 4).

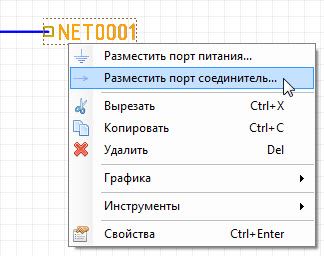

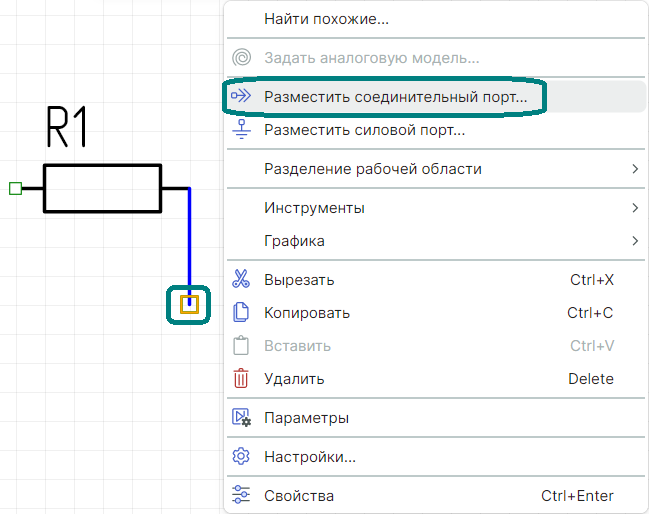

Рис. 4 - Вызов формы для размещения соединительного порта

  3. Если в проекте нет созданных соединительных портов, открывшаяся форма размещения соединительного порта будет выглядеть следующим образом (Рис. 5).

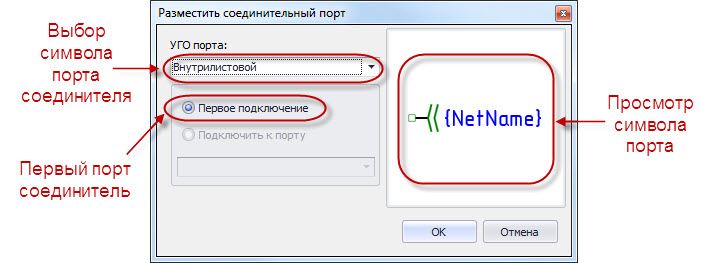

Рис. 5 - Форма выбора параметров для размещения соединительного порта (новый порт)

В поле "УГО порта" выберите символ соединительного порта ("Внутрилистовой", "Межлистовой"). Каждому порту соответствует свой символ. В этом же выпадающем списке будут показываться все созданные пользовательские порты с типом "Соединитель". Так как в проекте нет других соединительных портов, то создаваемый порт пока не будет ни с чем соединен ("Первое подключение").

4. Выбрав необходимые параметры, нажмите "OK". Вместо символа свободного вывода цепи будет отображаться соединительный порт (Рис. 6).

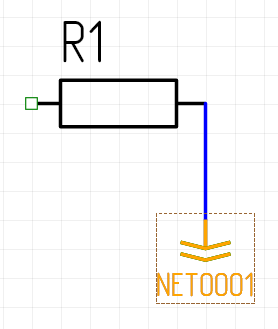

Рис. 6 - Соединительный порт

Если в проекте уже есть созданные соединительные порты, то при добавлении нового соединительного порта, его можно связать с одним из таких портов.

Форма размещения соединительного порта для подключения к существующему соединительному порту будет выглядеть следующим образом (Рис. 7).

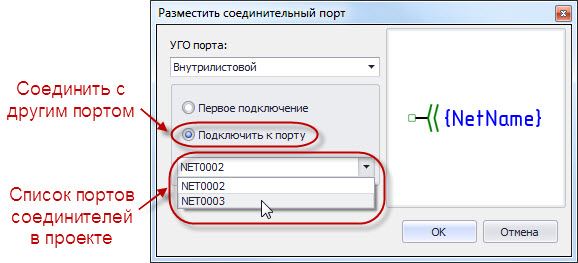

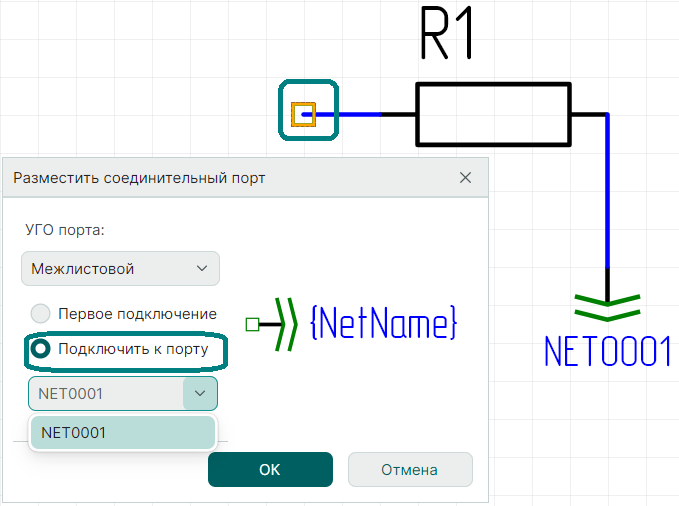

Рис. 7 - Форма размещения соединительного порта  (соединение с другим портом)

Для соединения нового порта с одним из имеющихся в проекте, выберите пункт "Подключить к порту", при этом станет активным выпадающий список расположенный ниже. В нем отображаются все соединительные порты данного проекта. Выберите нужный порт из списка и нажмите кнопку "OK".

Новый порт будет добавлен с тем же именем, что и указанный порт в списке. Соответствующая новому порту цепь тоже будет переименована.

Вместо символа свободного вывода цепи будет отображаться соединительный порт (Рис. 8).

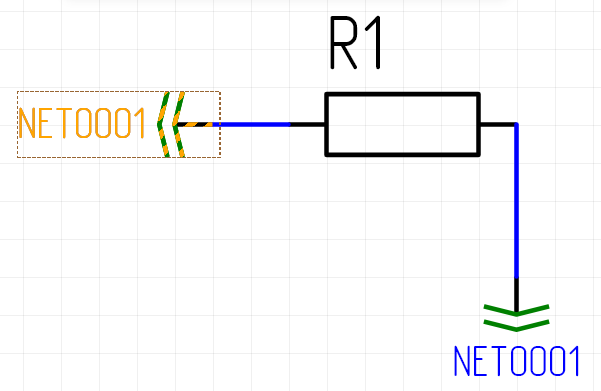

Рис. 8 - Соединительный порты на одной схеме

Изменение типа порта

Чтобы сменить тип порта с силового на соединительный (или наоборот), нужно удалить имеющийся порт. Тогда для открытого вывода цепи будут снова доступны функции размещения порта.
