Как разместить выводы на УГО секции компонента?
При работе с компонентами в Delta Design следует разделить два понятия:
- описание контакта компонента;
- графический вывод УГО.
Контакты представлены на вкладке "Контакты" в рабочем окне редактора УГО. Они описывают различные параметры данного контакта компонента.
У компонента могут быть контакты, которые не обозначаются выводом на УГО, т.е. не указываются на схеме. Такие контакты будут отображаться в таблице символом
. Контакты, у которых есть графический вывод на схеме УГО, обозначаются в таблице символом
.
Выводы - это обозначение контактов компонента на схеме УГО. Все выводы, размещенные на схеме УГО, должны быть связаны с каким-либо контактом в таблице на вкладке "Контакты".
Графические выводы могут быть установлены только на линиях выводов, которые также выполняют функцию границ УГО. Эти линии показаны синим пунктиром. В процессе построения электрической схемы линии электрических цепей не будут заходить внутрь границ УГО, ограниченного этими линиями. Линии границ можно свободно перетащить на новое место с зажатой левой кнопкой мыши.
Размещение вывода с помощью инструмента
Для размещения выводов на графику используем инструмент "Разместить вывод"
, расположенный на панели инструментов "Схема".
Находясь в режиме добавления выводов, наведите курсор на одну из четырех линий выводов компонента (под курсором появится предварительный вид вывода) и разместите вывод в выбранное место нажатием левой кнопки мыши (Рис. 1) .
|
|---|

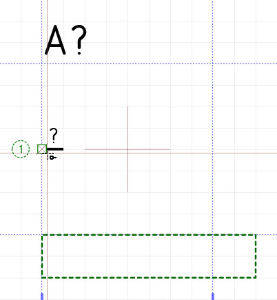

| Рис. 1 - Размещение графического вывода |

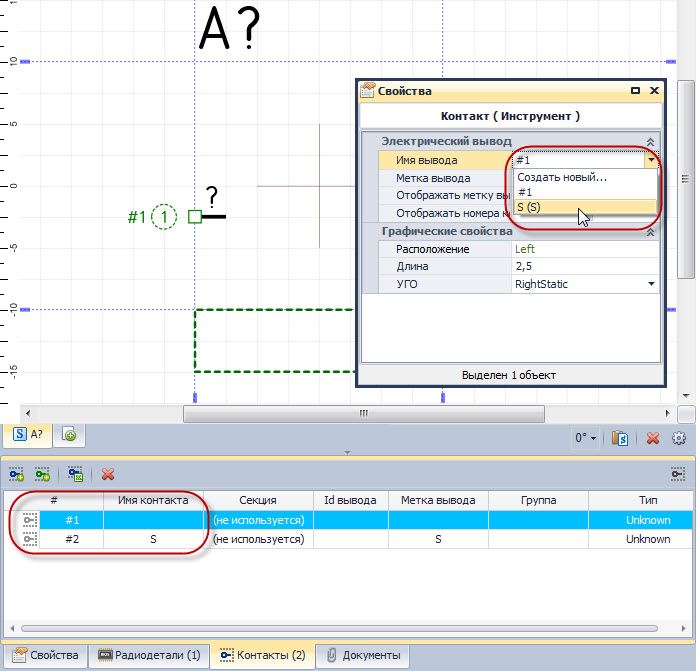

Как говорилось выше, контакты из таблицы на вкладке "Контакты", могут быть представлены на УГО либо нет. Контакты, не имеющие графического представления, называются скрытыми или свободными контактами. Такие контакты отображаться в таблице символом
.
- Если при добавлении графического вывода с помощью инструмента "Разместить вывод"
на вкладке "Контакты" нет свободных контактов (которые не имеют графического представления), то происходит автоматическое создание нового контакта, который связывается с размещаемым графическим выводом.
- Если на вкладке "Контакты" есть свободные контакты, то при добавлении с помощью инструмента "Разместить вывод"
нового графического вывода происходит автоматическое создание нового контакта, который связывается с размещаемым графическим выводом.
Создание новых контактов
При создании компонента можно сначала создать контакты на вкладке "Контакты", а затем разместить их на УГО. Для этого нажмите "Новый контакт"
, на вкладке "Контакты". В таблице с контактами появится новая строка для описания контакта. Такой контакт еще не связан с каким-либо графическим выводом на УГО. Кроме того, в этот момент выводы на УГО могут отсутствовать.
Для добавления большого числа контактов доступен механизм импорта контактов из CSV-файла. Для этого необходимо в табличном редакторе (например, Excel) сформировать файл, состоящий из двух столбцов: первый - имена контактов, второй - их текстовые метки (Рис. 2). Полученный файл нужно сохранить в формате .csv.
|
|---|
| Рис. 2 - CSV-файл с описанием контактов |
Далее на вкладке "Контакты" необходимо выбрать инструмент "Импортировать список контактов из CSV-файла"
и в окне проводника выбрать сохраненный файл в формате .csv. На вкладке появятся контакты, созданные по данным из этого файла.
Размещение выводов из таблицы контактов
Контакты с вкладки "Контакты", не связанные с выводами УГО, могут быть размещены на УГО. При этом происходит создание новых выводов, и они будут сопоставлены с контактами компонента.
Существует два способа размещения выводов из таблицы контактов:
- через контекстное меню
![]() |
|---|

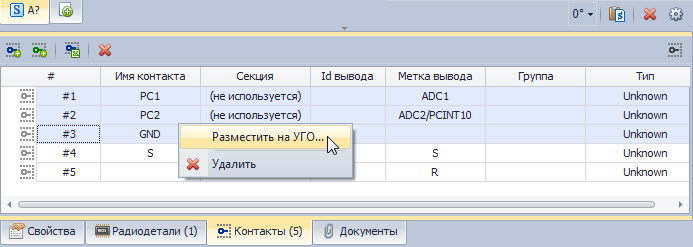

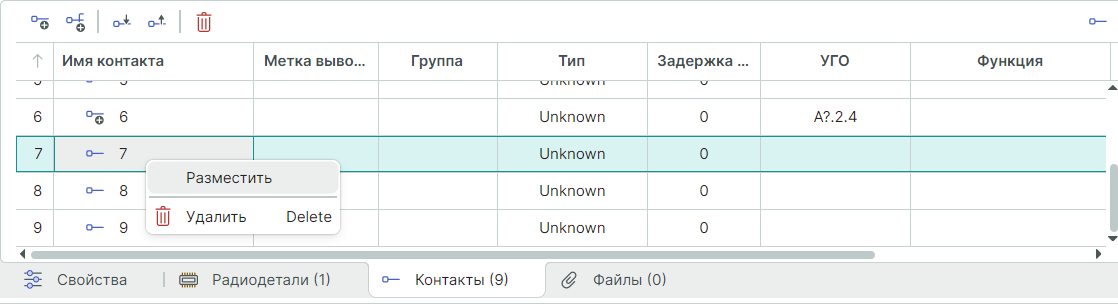

| Рис. 3 - Размещение контакта через контекстное меню |
При одновременном добавлении нескольких контактов групповое выделение осуществляется с зажиманием клавиш Ctrl или Shift. .

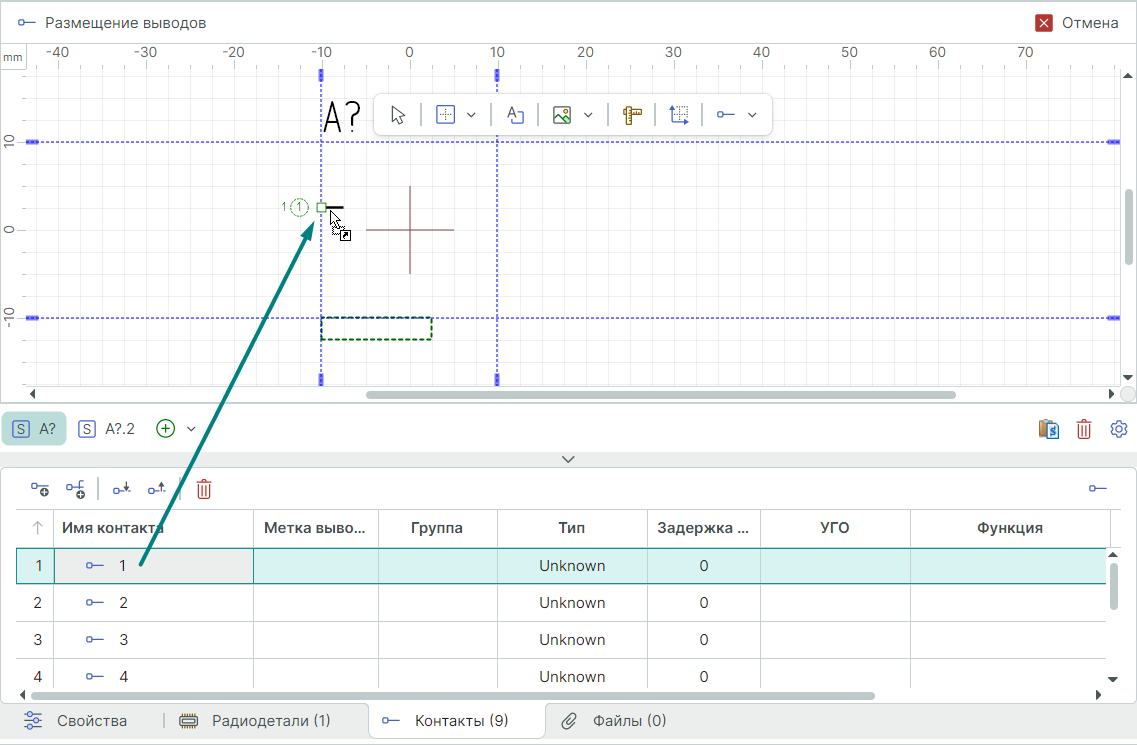

- при помощи Drag&Drop
![]() |
|---|

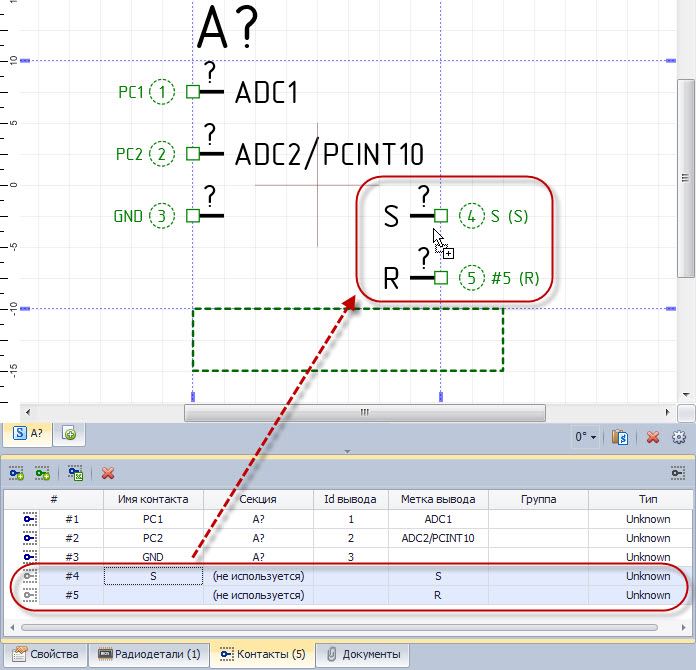

| Рис. 4 - Размещение контактов при помощи Drag&Drop |
Сопоставление выводов УГО и контактов компонента
Сопоставить вывод УГО и контакт компонента можно двумя способами:
- с помощью панели "Свойства"
Выделите вывод на схеме УГО, раскройте выпадающий список в панели "Свойства" в поле "Вывод компонента". В списке будут отображаться контакты компонента, которые не сопоставлены с выводами УГО. Выберите требуемое имя/номер контакта, после чего произойдет сопоставление контакта и вывода (Рис. 5).
![]() |
|---|

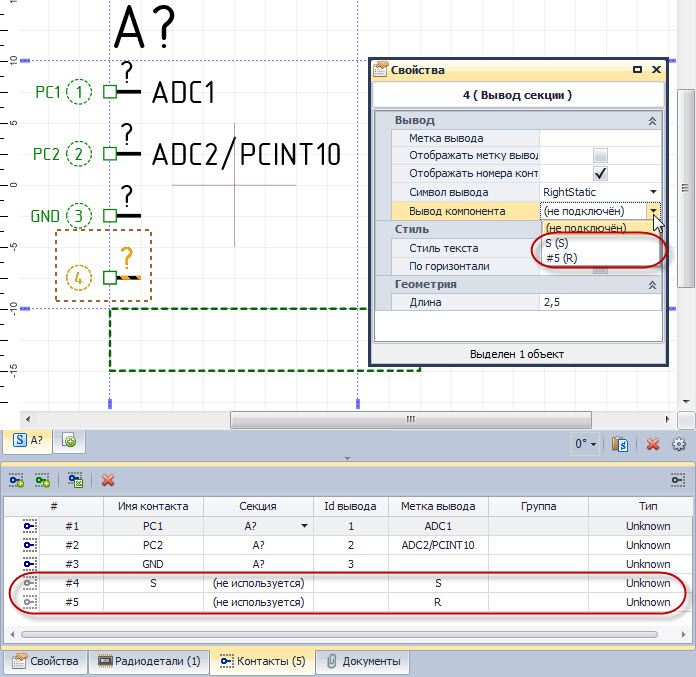

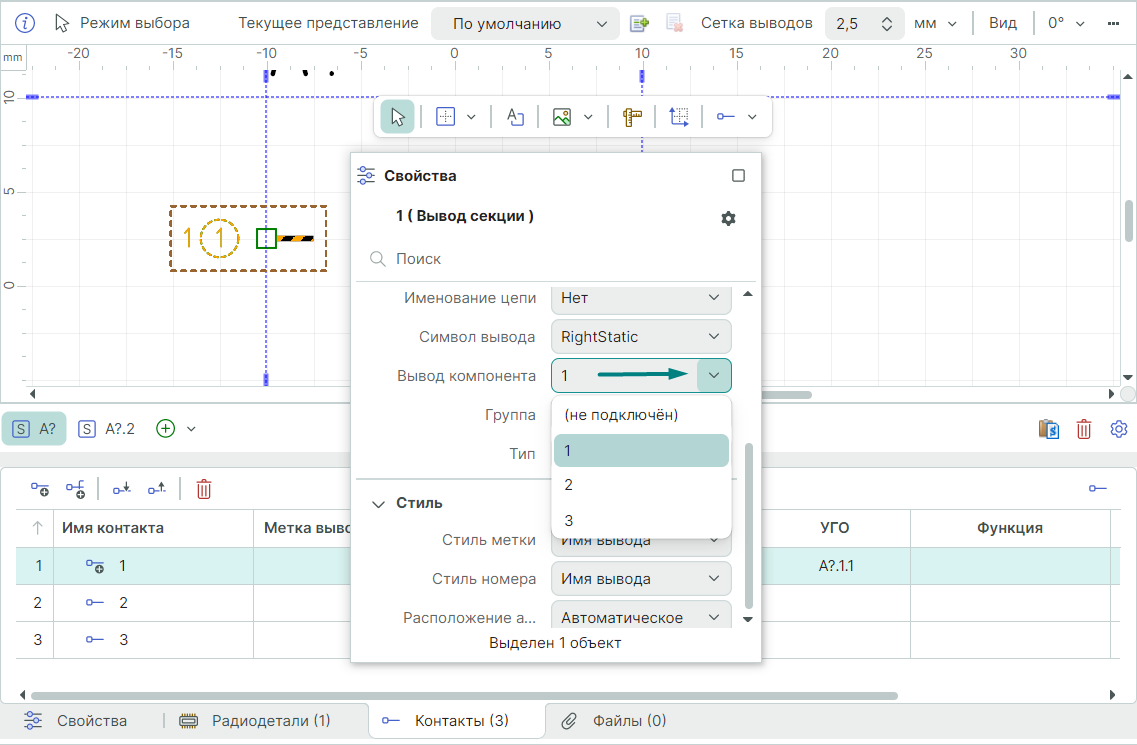

| Рис. 5 - Сопоставление контакта и вывода через панель "Свойства" |

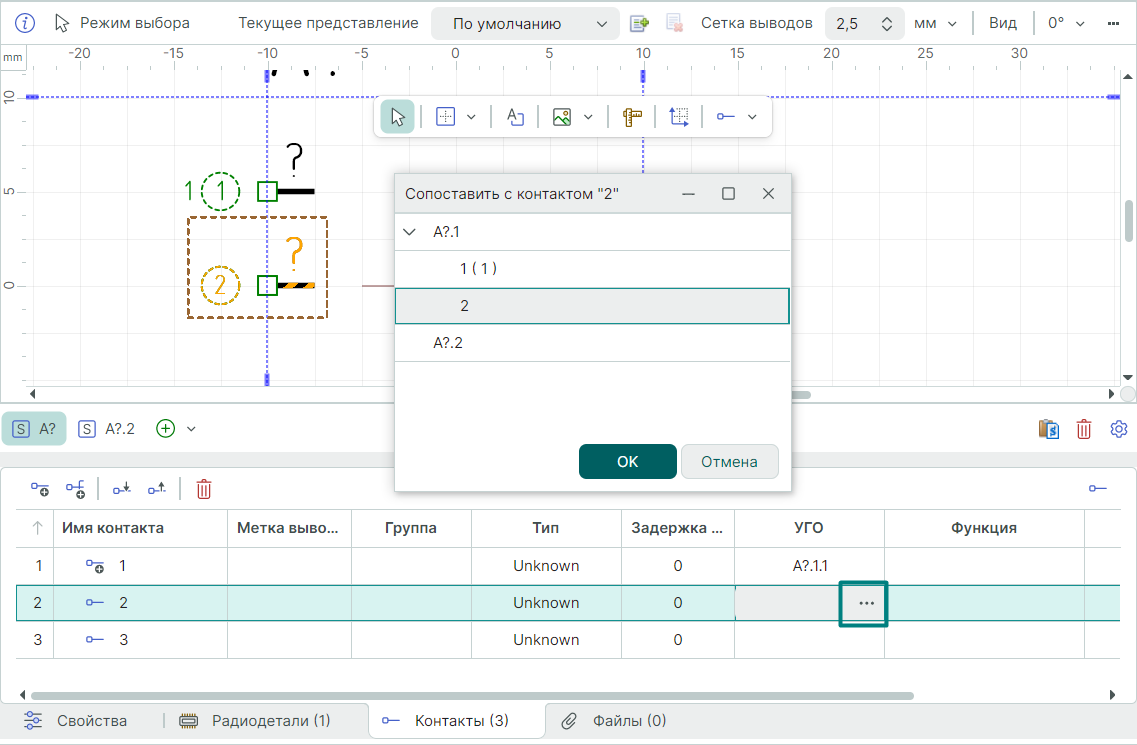

- через вкладку "Контакты"
Выделите на вкладке "Контакты" контакт, который должен быть сопоставлен с выводом. В столбце "УГО" нажмите на символ
. В окне "Сопоставить с контактом" отображается список со всеми выводами секции, которые не связаны с каким-либо контактом. Выберите в списке имя/номер нужного вывода, и нажмите "ОК" (Рис. 6).
![]() |
|---|

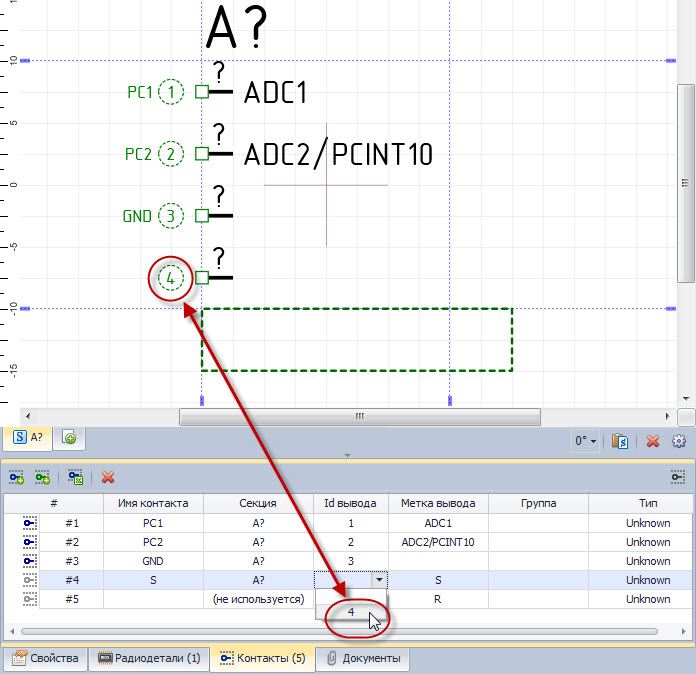

| Рис. 6 - Сопоставление контакта и вывода с помощью вкладки "Контакты" |
