Если при разработке электрической схемы в системе Delta Design необходимо использовать символ порта, которого нет в предустановленных символах, пользователь имеет возможность создать собственный символ порта.

Для этого откройте панель "Стандарты" , в панели раскройте узел "Схемные порты" . Силовые порты хранятся в папке "Порты питания", соединительные порты - в папке "Соединитель", блочные порты - в папке "Порты блоков".

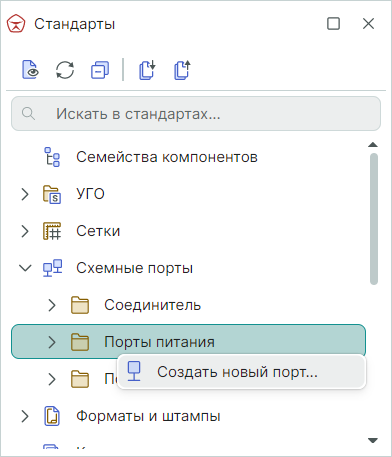

Для примера создадим силовой порт. Для создания нового порта кликните правой кнопкой мыши на соответствующей папке и выберите пункт "Создать новый порт" (Рис. 1). Предположим, нам нужно создать новый символ для силового порта VCC.

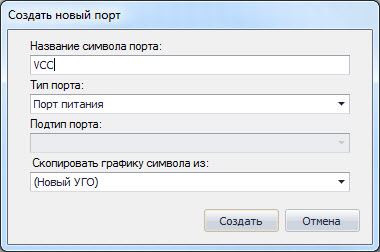

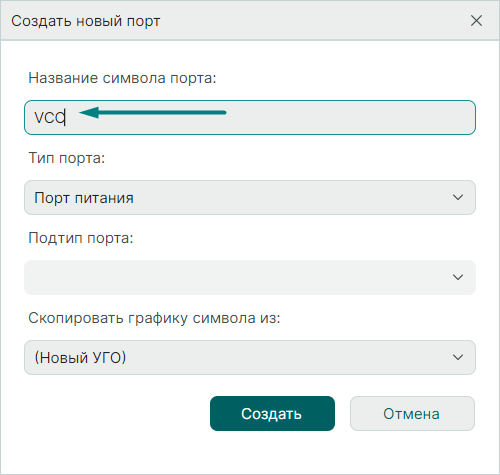

Появится форма с параметрами создаваемого порта (Рис. 2).

• В поле "Название символа порта" введите имя нового порта. В нашем примере это имя "VCC".
• В выпадающем списке "Тип порта" выберите тип создаваемого порта. При размещении порта на электрической схеме происходит фильтрация по этому полю. В нашем примере это тип порта установлен "Порт питания".
• В выпадающем списке "Подтип порта" выберите конкретную разновидность порта указанного типа. Для силовых портов это поле недоступно.
• В выпадающем списке "Скопировать графику символа из" выберите на основе символа какого из имеющихся портов будет сформирована графика нового порта. Если требуется создать символ "с нуля", выберите значение "(Новый УГО)". В нашем примере мы выбрали создать графику "с нуля".
• Нажмите "Создать".

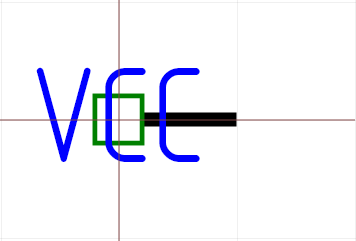

Откроется окно редактора портов, в котором будет отображаться вывод порта и текстовая метка порта с его именем (Рис. 3).

Угол поворота графики порта при его создании не принципиален, поскольку вывод порта и вся остальная графика порта будет автоматически разворачиваться при размещении его на схеме. Разворот порта на схеме определяется направлением сегмента цепи, на котором создается порт.

Контейнер с атрибутом может быть перемещена на другое место с зажатой левой кнопкой мыши.

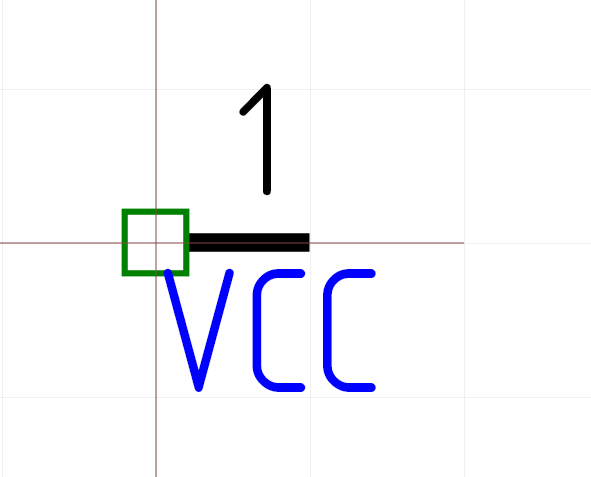

Можно настроить параметры отображения номера вывода на схеме, для этого выделите вывод порта и в панели "Свойства" поставьте флаг в чек-бок "Вывод" → "Отображать номер" (Рис. 4). Из панели "Свойства" можно настроить и другие параметры порта.

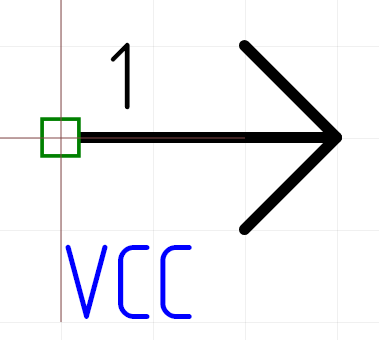

С помощью инструментов, находящихся на панели инструментов "Рисование", или в контекстном меню "Инструменты" создайте графику порта (Рис. 5). Закончив создание символа порта, нажмите "Сохранить".

Рис. 3 - Создание порта (Шаг 1)	Рис. 4 - Создание порта (Шаг 2)	Рис. 5 - Создание порта (Шаг 3)

На электрической схеме в редакторе выделите свободный вывод цепи, который будет подключен к силовому порту. Выберите из главного меню "Разместить" пункт инструмента "Силовой порт" .

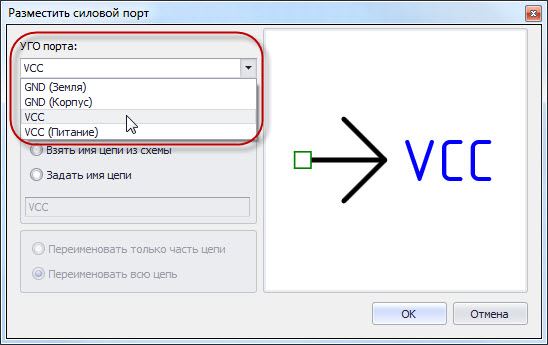

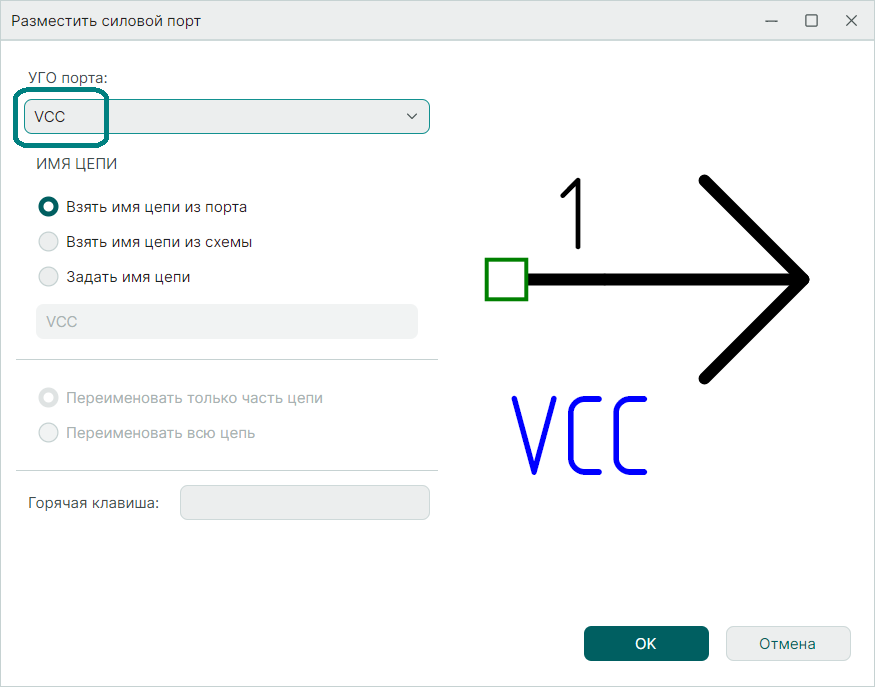

В форме "Разместить силовой порт" в всплывающем списке поля "УГО порта" выберите имя порта, в нашем примере это имя "VCC" (Рис. 6) и нажмите "ОК".

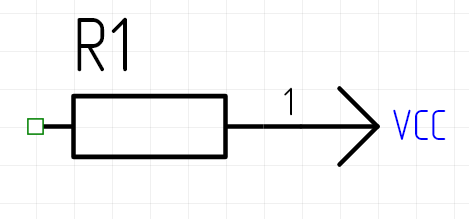

Вместо символа свободного вывода цепи будет добавлен порт с пользовательским символом (Рис. 7).
