В программе Delta Design на схеме размещаются не компоненты в целом, а элементы серии – радиодеталь.

Радиодеталь - это конкретная физическая реализация компонента, обладающая определенными характеристиками (посадочным местом (корпусом), рабочим напряжением, номиналом и т.п.).

Размещение компонентов

Для проектировщика в системе Delta Design доступно несколько способов добавления компонентов на схему. Такое разнообразие призвано сделать работу с системой максимально комфортной, позволяя подобрать свой собственный стиль работы.

В системе Delta Design компоненты могут быть добавлены на схему несколькими способами:

1. Непосредственно из библиотеки функциональной панели «Библиотеки».
2. Из панели "Компоненты".
3. Из сформированного набора избранных компонентов функциональной панели «Менеджер проекта».

Для удобства использования, компоненты могут быть добавлены как с помощью вызова контекстного меню, так и с помощью механизма "Drag&Drop" (перетаскивание элемента с зажатой левой кнопкой мыши).

Расположение библиотек с компонентами

Основными объектами на схеме являются компоненты, поэтому необходимо наличие в программе соответствующей библиотеки, в которой будут содержаться нужные компоненты. Библиотеки делятся на две группы:

• внешние библиотеки находятся в иерархии функциональной панели "Библиотеки", компоненты таких библиотек могут использоваться в разных проектах.
• внутренняя библиотека находится в функциональной панели "Проекты" внутри текущего проекта в разделе "Библиотеки", ее компоненты могут быть использованы только в текущем проекте.

Размещение компонентов на схеме

Компоненты добавляются на схему по одному, т.е. нет возможности добавить на схему несколько компонентов одновременно.

Компоненты можно добавлять на схему следующими способами:

• Из библиотеки

  Компоненты могут быть добавлены на схему непосредственно из библиотеки. Для этого может быть использована как внутренняя библиотека проекта, так и внешние библиотеки, находящиеся на панели "Библиотеки".

  Разместить выбранный компоненты на схему из библиотеки можно двумя способами:

• через контекстное меню
  Для этого нужно в панели с библиотекой кликнуть на компоненте правой кнопкой мыши, в контекстном меню выбрать пункт "Разместить на схеме" и разместить выбранный компонент на электрической схеме (Рис. 1).

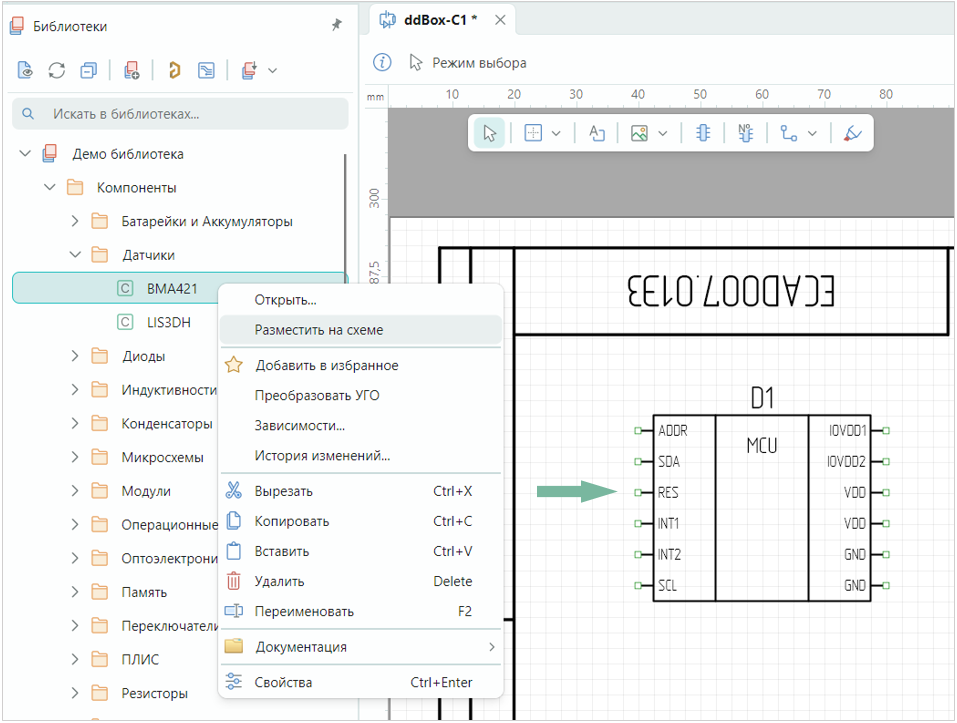

  Рис. 1 - Размещение компонента на схему из библиотеки через контекстное меню

• при помощи механизма Drag&Drop
  Для этого нужно выделить компонент в библиотеке и с зажатой левой кнопкой мыши перетащить его в схемотехнический редактор, под курсором будет отображаться графика размещаемого компонента (Рис. 2). Подведите курсор к месту размещения компонента и отпустите левую кнопку мыши - компонент добавится на схему, при этом вы останетесь в режиме размещения компонентов.

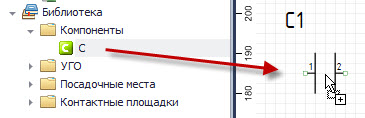

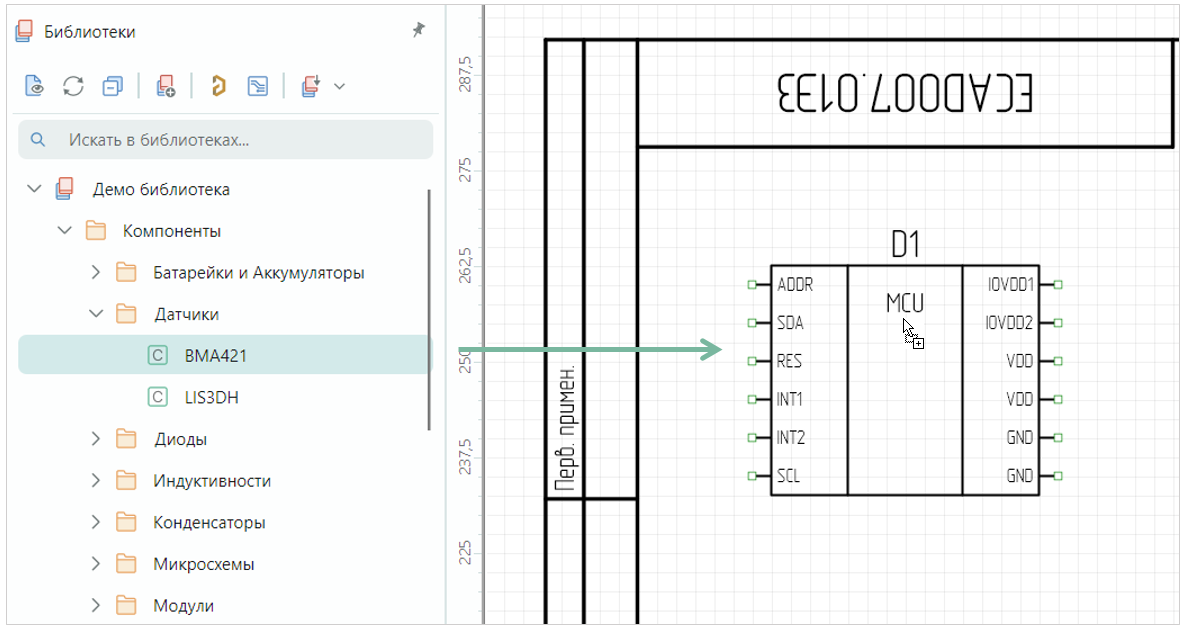

  Рис. 2 - Размещение компонента на схему из библиотеки при помощи Drag&Drop

• Из панели "Компоненты"

Панель "Компоненты" предназначена для поиска в библиотеках, а также для редактирования атрибутов компонентов. Поиск облегчает гибкая система фильтрации данных. Найденные радиодетали можно сразу добавить на схему при помощи механизма "Drag&Drop". Панель "Компоненты" можно открыть из главного меню "Вид" → "Компоненты".

В панели "Компоненты" выделить требуемый элемент и с зажатой левой кнопкой мыши перетащить его в схемотехнический редактор, под курсором будет отображаться графика размещаемой радиодетали (Рис. 3). Подведите курсор к месту размещения и отпустите левую кнопку мыши - радиодеталь добавится на схему.

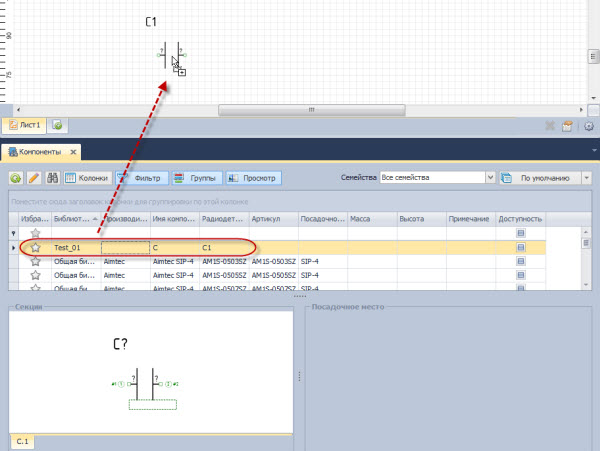

Рис. 3 - Размещение радиодетали на схему из панели "Компоненты" при помощи Drag&Drop

• Из раздела "Избранное"

  Раздел "Избранное" предназначен для создания ограниченного набора радиодеталей и их дальнейшего размещения в редакторе. Добавление радиодеталей в раздел "Избранное" происходит из панели "Компоненты". Для того чтобы добавить выбранный элемент в раздел "Избранное", нужно в столбце "Избранное" выбранной радиодетали нажать на символ . Добавленные в "Избранное" радиодетали отмечаются символом  (желтым цветом) (Рис.4). Также доступно групповое добавление радиодеталей в раздел "Избранное", для этого выделите требуемые радиодетали с клавишами "Ctrl" или "Shift" и через контекстное меню добавьте их в раздел "Избранное".

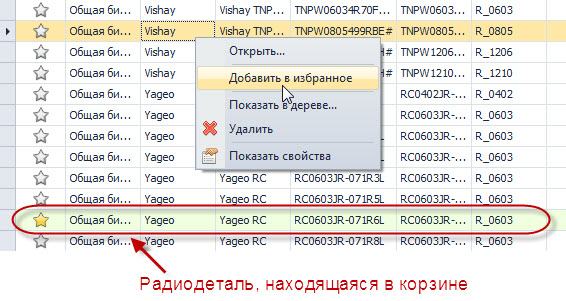

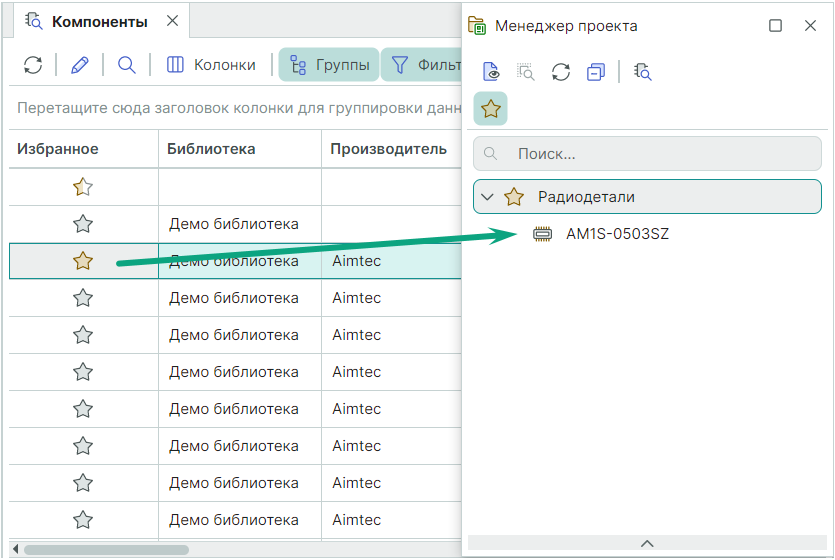

  Рис. 4 - Добавление радиодетали в "Избранное"




  Еще один способ добавить радиодеталь в "Избранное" - это добавить его непосредственно из библиотеки. Выделите в панели "Библиотеки" нужный компонент и при вызове контекстного меню выберите пункт "Добавить в избранное". Если в компоненте несколько радиодеталей, то при таком способе в "Избранное" добавляется только первая радиодеталь.

  После добавления радиодеталей, они будут доступны на панели "Менеджер проекта" на вкладке "Избранное". Добавить радиодетали из раздела  "Избранное" на схему можно двумя способами:

  • через контекстное меню
    Для этого нужно кликнуть на элементе правой кнопкой мыши и в контекстном меню выбрать пункт "Разместить на схеме" (Рис. 5)

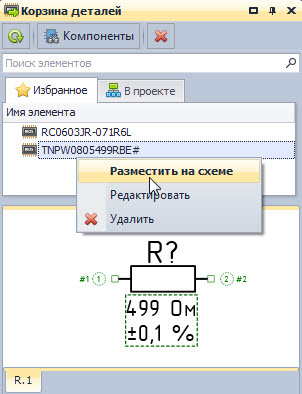

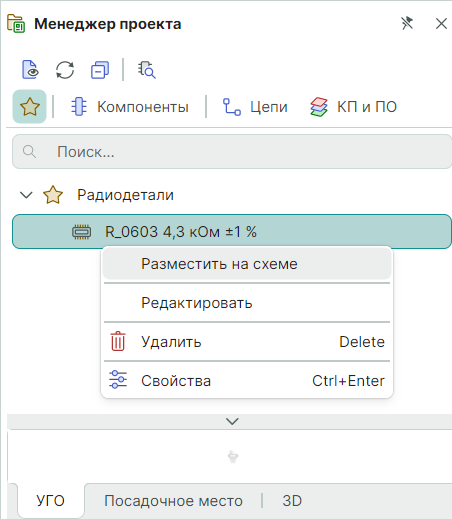

    Рис. 5 - Размещение радиодетали на схему из раздела "Избранное" через контекстное меню

  • при помощи Drag&Drop
    Для этого нужно выделить радиодеталь в разделе "Избранное" и с зажатой левой кнопкой мыши перетащить его в схемотехнический редактор, под курсором будет отображаться графика размещаемой радиодетали (Рис. 6). Подведите курсор к месту размещения радиодетали и отпустите левую кнопку мыши - радиодеталь добавится на схему, при этом вы останетесь в режиме размещения новых элементов.

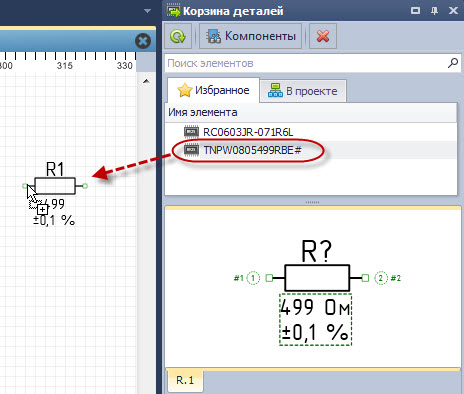

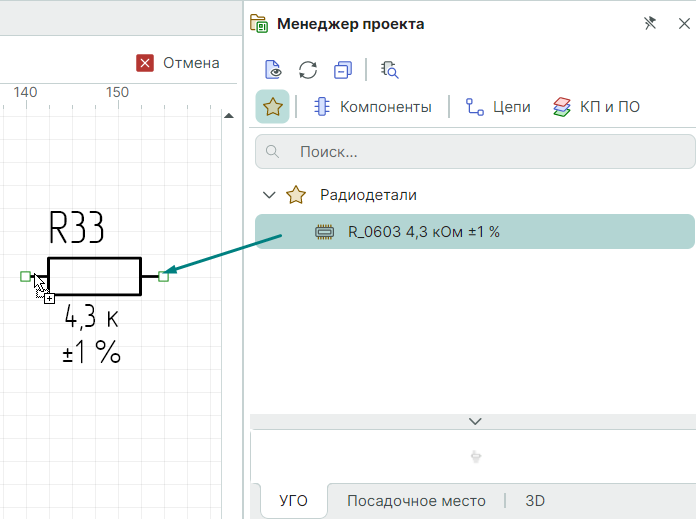

    Рис. 6 - Размещение радиодетали на схему из раздела "Избранное" при помощи Drag&Drop

При размещении радиодетали на схему любым из перечисленных выше способов все его выводы должны находиться в базовой сетке схемотехнического проекта. В противном случае добавить такой компонент на схему будет невозможно.

Изменение отображения компонента

При размещении компонента можно изменить следующие его параметры:

• Выбор секции при размещении многосекционной радиодетали

  • в панели "Менеджер проекта"


    При добавлении многосекционной радиодетали на схему из панели "Менеджер проекта" можно выбрать секцию, с которой начнется размещение радиодетали. Для этого в области предпросмотра нужно сделать активной вкладку требуемой секции (Рис. 7).

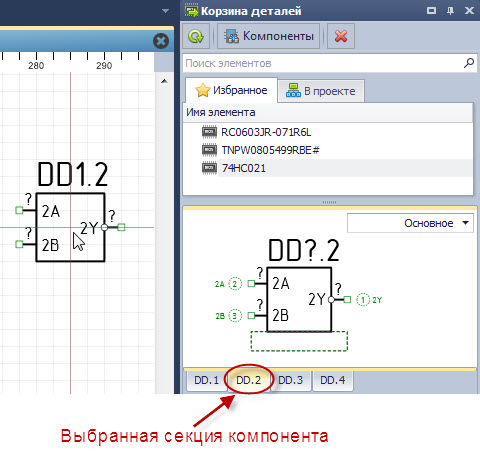

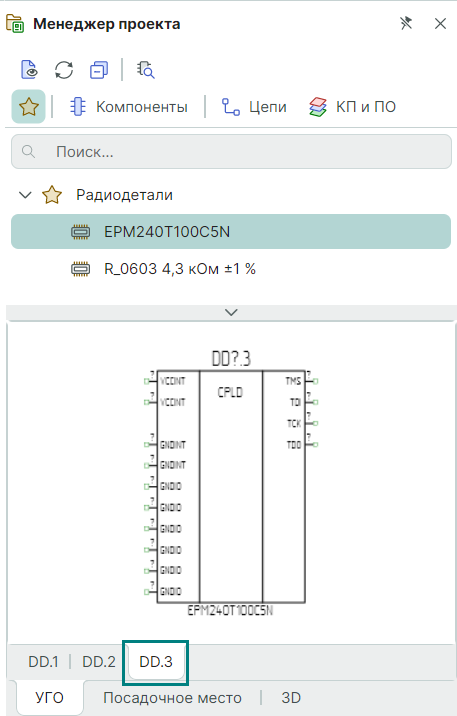

    Рис. 7 - Выбор секции радиодетали в панели "Менеджер проекта"

•

• в панели "Свойства"


  Выбрать секцию, которая будет размещена на схему, можно и находясь в режиме размещения компонента. Для этого в панели "Свойства" раскройте выпадающий список в поле "Секция" (Рис. 8). Откроется окно выбора секции, в нем будут отображены все секции радиодетали (Рис. 9). Для того чтобы изменить секцию, выберите соответствующую вкладку и нажмите кнопку "Готово".

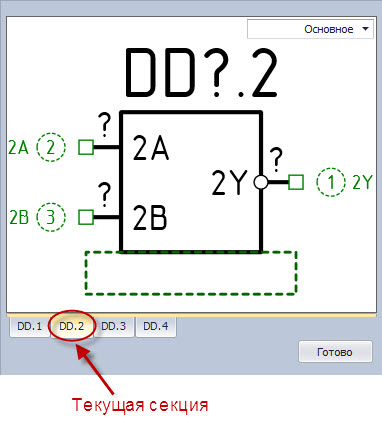

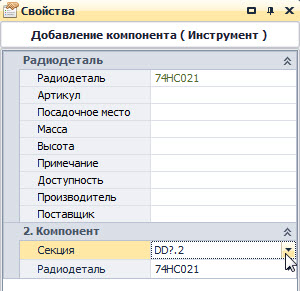

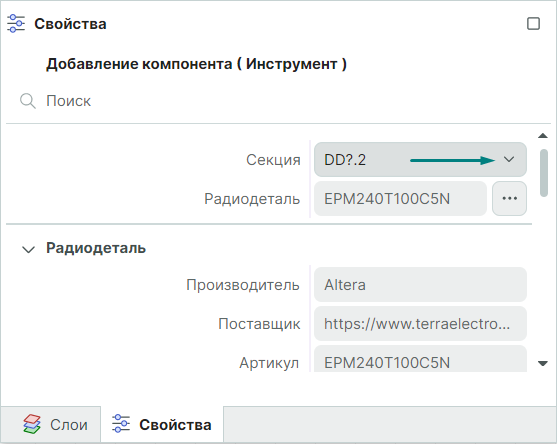

  Рис. 8 - Выбор секции в панели "Свойства"	Рис. 9 - Окно выбора секции

• Выбор радиодетали

  • у размещенного компонента

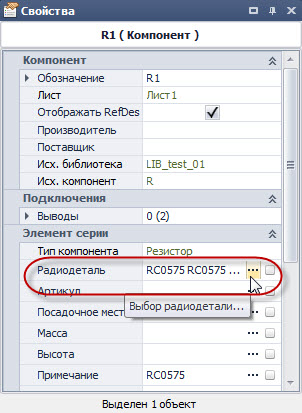

    Изменить радиодеталь можно у размещенного на схеме компонента. Для этого нужно выделить компонент, в панели "Свойства" в поле "Библиотека" нажать на символ  (Рис. 10). Откроется окно для выбора радиодетали (Рис. 11). Выберите в таблице строчку с нужной радиодеталью и нажмите кнопку "Выбрать". Радиодеталь, размещенная на схеме, поменяется.

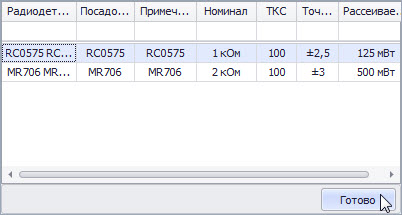

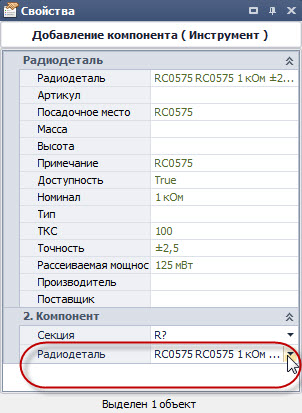

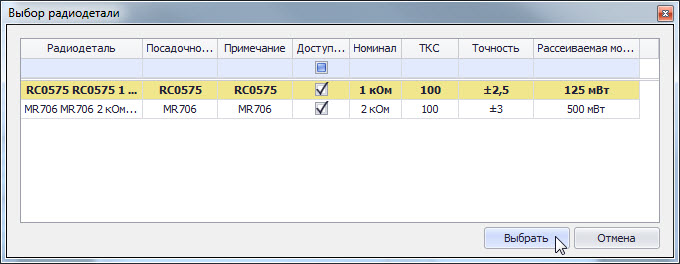

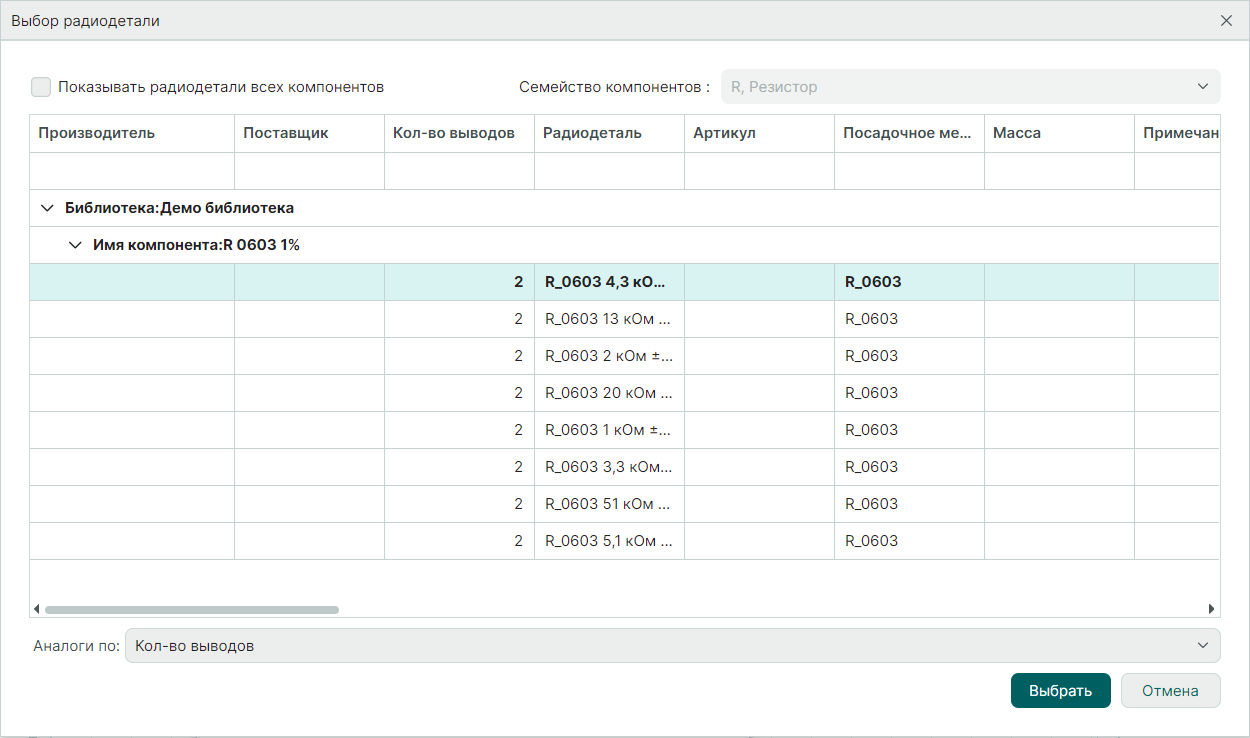

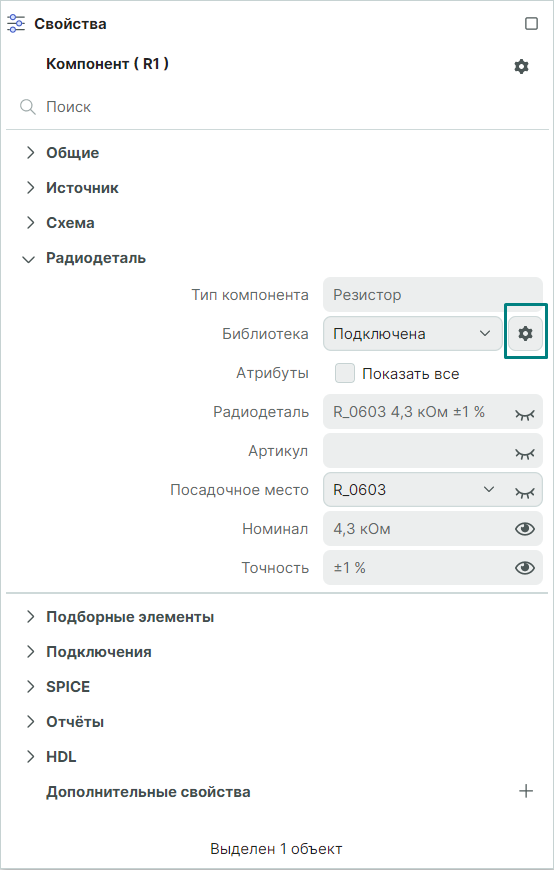

    Рис. 10 - Выбор радиодетали у размещенного компонента	Рис. 11 - Окно выбора радиодетали у размещенного компонента

• Выбор альтернативного представления

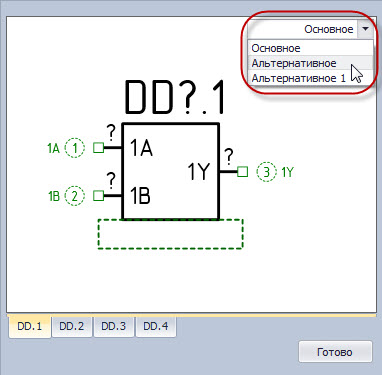

  Для каждой радиодетали можно указать, какое графическое представление будет ей соответствовать. Сделать это можно в панели "Менеджер проекта".

• Чтобы выбрать представление компонента в панели "Менеджер проекта", нужно в правом верхнем углу области предварительного просмотра из выпадающего списка выбрать графическое представление (Рис. 12). Если у компонента создано только одно представление, то данный выпадающий список показан не будет. При размещении радиодетали на схему будет добавлено указанное графическое представление.

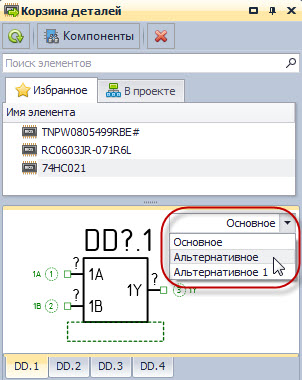

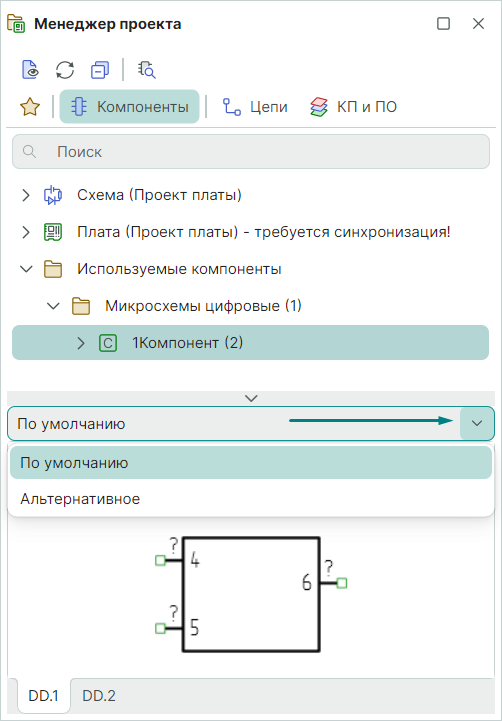

  Рис. 12 - Выбор альтернативного представления в панели "Менеджер проекта"

Особенности размещения компонентов на схеме

Зоны запрета

При добавлении компонента на схему существуют некоторые ограничения при его размещении.

В процессе размещения выполняется автоматическая проверка возможности корректного размещения компонента в указанном месте листа. Если размещение оказывается невозможно, компонент подсвечивается красным цветом (Рис. 13), что означает, что необходимо выбрать другое место для размещения компонента.

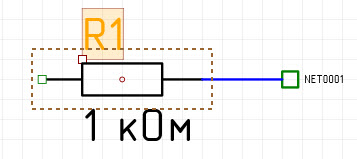

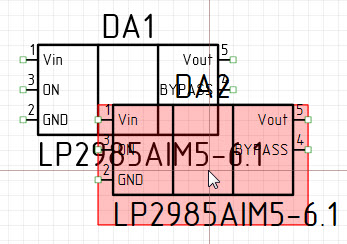

Рис. 13 - Подсветка компонента при некорректном размещении

К ситуациям с некорректным размещением компонента относятся следующие:

• размещение компонента за границами листа;
• размещение компонента поверх другого компонента;
• размещение компонента поверх имеющейся цепи;
• размещение компонента поверх имеющейся шины.

Размещение компонента в разрыв цепи

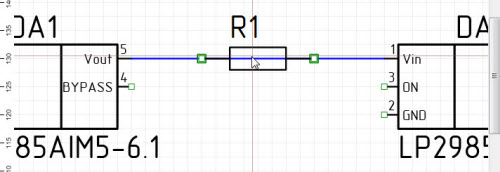

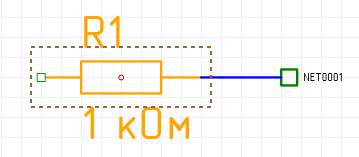

Рис. 14 - Добавление компонента в разрыв цепи (шаг 1)

Произойдет автоматическое удаление участка цепи между контактами двухполюсника (разрыв цепи) и соединение выводов добавляемого компонента с двумя образовавшимися участками (Рис. 15).

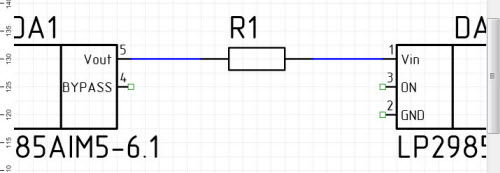

Рис. 15 - Добавление компонента в разрыв цепи (шаг 2)

При размещении компонента в разрыв цепи произойдет автоматическое переименование одного из образовавшихся фрагментов цепи, в результате образуется еще одна цепь с именем по умолчанию.

Редактирование свойств компонента

Редактирование компонента целиком

Следует помнить, что в системе Delta Design на электрической схеме расположен не компонент, а одна из радиодеталей, входящих в состав компонента.

Для того чтобы получить доступ к свойствам радиодетали, выделите радиодеталь целиком, кликнув на ее графике, или с помощью рамки выделения (Рис. 16).

Рис. 16 - Выделение радиодетали целиком

В панели "Свойства" будут показаны все свойства выбранной радиодетали (Рис. 17).

Свойства радиодетали можно разделить на три группы:

• Общие свойства
  Группа "Общие" → "Обозначение" представляет собой совокупность свойств "Префикс", "Номер" и "Секция" (для многосекционных компонентов), при этом поле  "Общие" → "Обозначение" → "Номер" доступно для редактирования. Еще одним полем, доступным для редактирования, является поле "Схема" → "Отображать RefDes", с помощью него задается видимость метки позиционного обозначения. Поля "Схема" → "Расположение", "Источник" → "Библиотека", "Источник" → "Компонент" представляют собой справочные свойства об исходной библиотеке и имени выделенного компонента в этой библиотеке.
• Подключения выводов
  В группе "Подключение" → "Выводы" отображается список выводов компонента и данные об их подключении. Если вывод подключен, то указывается имя цепи, подключенной к нему. В самом поле  "Подключение" → "Выводы" отображается информация вида "<Количество подключенных выводов компонента> (<Общее количество выводов>), в нашем случае "1 (2)".
• Свойства радиодетали
  В данной группе отображаются атрибуты радиодетали. В поле "Радиодеталь" → "Библиотека" при клике на символ  откроется форма с выбором радиодетали.

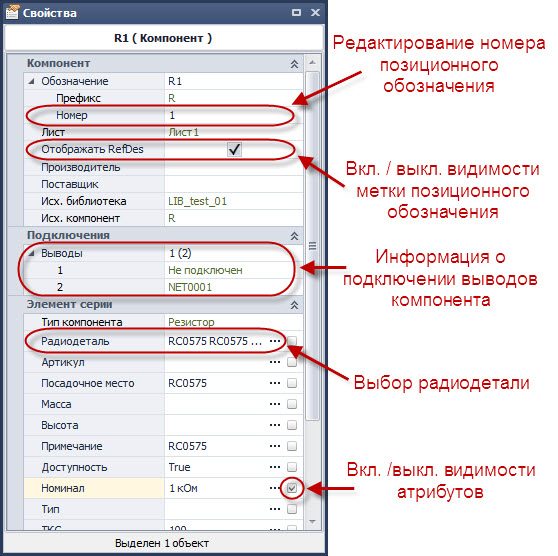

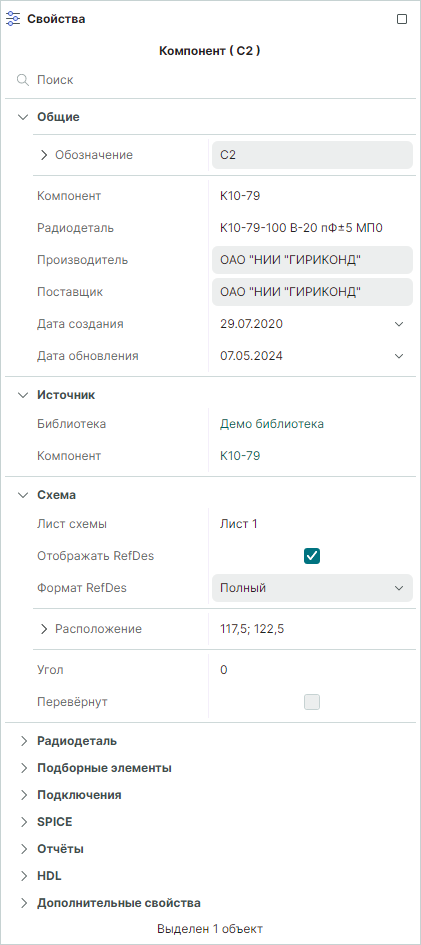

Рис. 17 - Свойства радиодетали на схеме

Редактирование текстовых атрибутов

К текстовым атрибутам радиодетали относится метка позиционного обозначения и непосредственно сами атрибуты радиодетали.

Для того чтобы получить доступ к свойствам текстового атрибута, левой кнопкой мыши дважды кликните по атрибуту (Рис. 18).

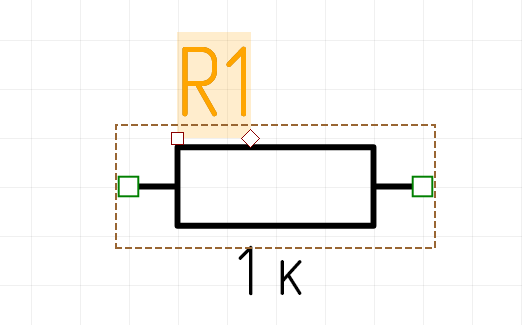

Рис. 18 - Выделение текстового атрибута радиодетали

В панели "Свойства" будут показаны свойства текстового атрибута. И для метки позиционного обозначения, и для атрибутов радиодетали набор свойств одинаков, поэтому рассмотрим их на примере метки позиционного обозначения (Рис. 19). Свойства текстового атрибута компонента можно разделить на две группы:

• Настройки расположения
  В группе "Геометрия" отображаются координаты текстовой метки по осям X, Y. В полях "Геометрия" → "Ширина" и "Геометрия" → "Высота" можно задать габаритные размеры текстового поля, которые будут учитываться при смене значения в поле "Текст" → "Размещение текста". В поле "Геометрия" → "Угол поворота" отображается значение угла поворота метки в градусах.
• Настройки стиля текста
  Для того чтобы настроить стиль текста, нужно кликнуть на символе  в поле "Стиль" → "Шрифт". Откроется форма "Редактор шрифта", в которой можно выбрать стиль шрифта, размер шрифта и формат написания. В поле "Текст" → "Размещение текста" можно подобрать размер шрифта в зависимости от размеров текстового поля. Для того чтобы включить зеркальное отображение текста, нужно поставить флажок в поле "Текст" → "Зеркальность". Для настройки положения текстового поля по отношению к точке привязки используйте поле "Текст" → "Выравнивание".

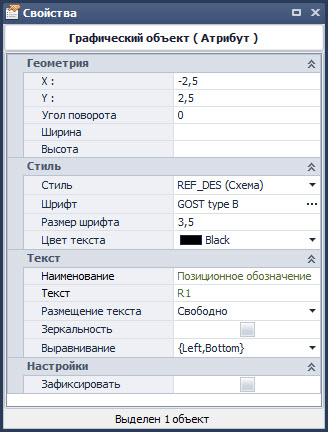

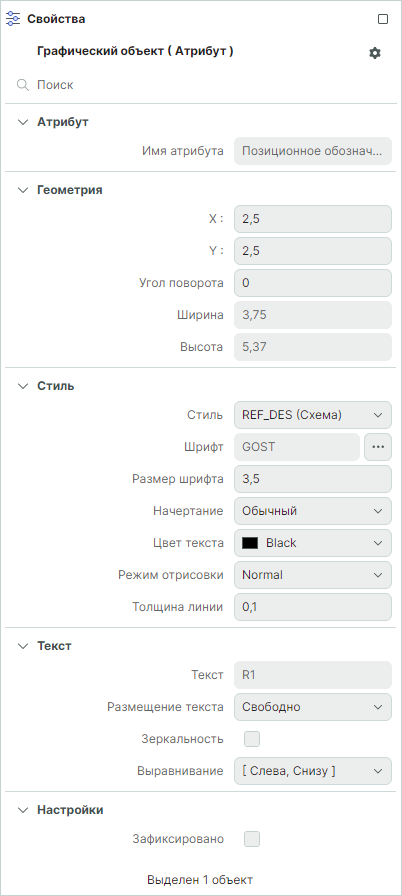

Рис. 19 - Свойства текстового атрибута компонента

Нумерация компонентов на схеме

Нумерация

При добавлении компонентов на схему их нумерация происходит автоматически. Позиционное обозначение компонента формируется из нескольких элементов (Рис. 20):

• буквенный код семейства (например, "DD");
• порядковый номер компонента на схеме (например, "1");
• номер секции компонента, если компонент многосекционный (например, "2").

Рис. 20 - Пример позиционное обозначение многосекционного компонента на схеме

Перенумерация компонентов

Изменить номер компонента на схеме можно в панели "Свойства", для этого нужно выделить компонент и изменить значение в поле "Номер".

Однако если требуется изменить номер нескольким компонентам, то для этого удобнее использовать инструмент перенумерации.

Вызовите инструмент "Перенумеровать компоненты"  из встроенной панели инструментов.

В форме "Перенумерация компонентов" отображаются окно с настройками инструмента (Рис. 21).

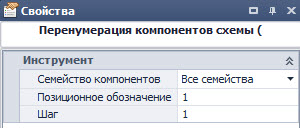

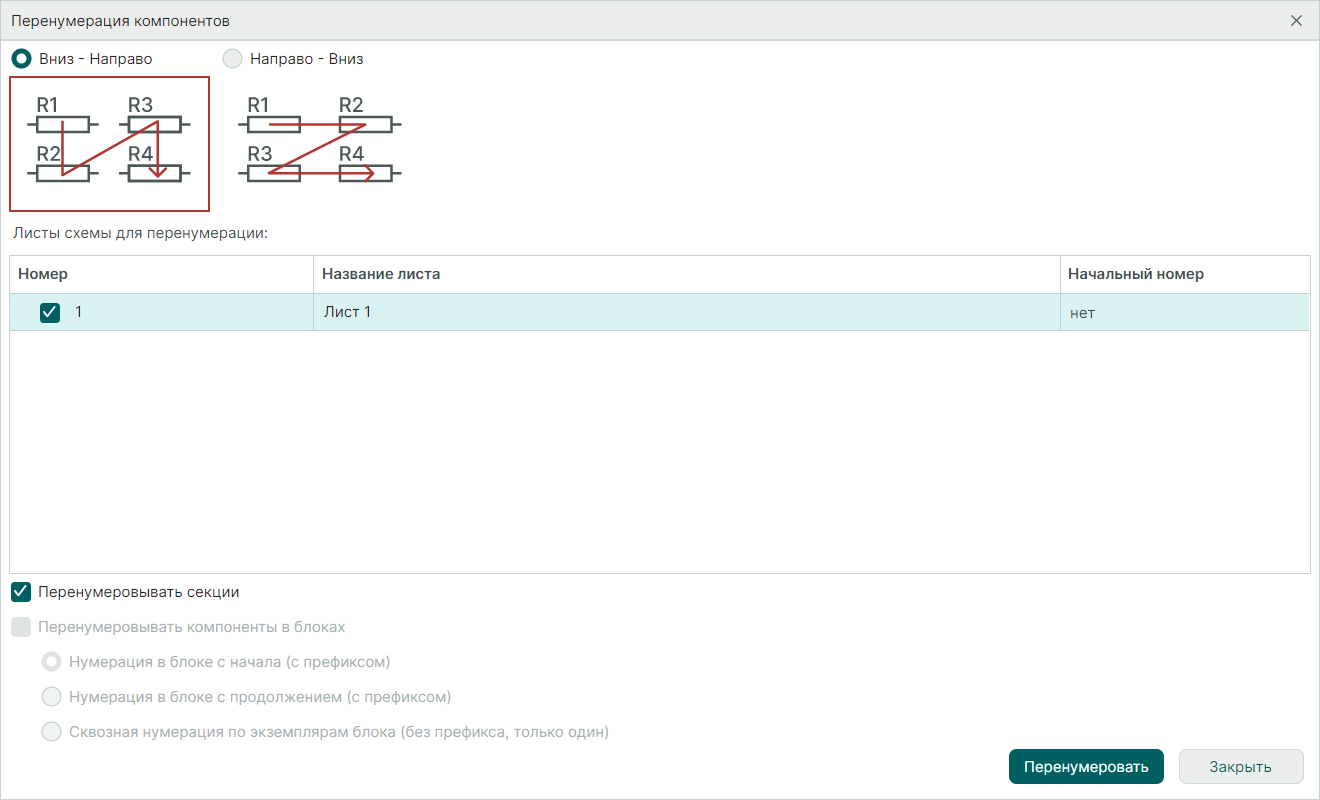

Рис. 21 - Окно "Перенумерации компонентов"

Настройка инструмента:

• Выберите направление нумерации. Порядок перенумерации соответствует направлению стрелок: «Вниз-направо» или «Направо-вниз» относительно оси Y.
• Установите флаг напротив строк с листами, в которых необходима перенумерация объектов.
• Установите флаг в строке «Перенумеровывать компоненты в блоках» при необходимости перенумерации компонентов в блоках. Укажите требуемый вид перенумерации: «Нумерация в блоке с начала (с префиксом)», «Нумерация в блоке с продолжением (с префиксом)» или «Сквозная нумерация по экземплярам блока (без префикса, только один)».

Просмотр компонентов с помощью панели "Менеджер проекта"

Для эффективной работы с электрическими схемами в Delta Design существует функциональная панель «Менеджер проекта». С помощью данной панели происходит управление компонентами и цепями в проекте и осуществляется навигация по электрической схеме.

Для того чтобы открыть панель, вызовите инструмент "Менеджер проекта"  из главного меню "Вид" → "Менеджер проекта".

В открывшей панели "Менеджер проекта" перейдите на вкладку "Компоненты" (Рис.22).

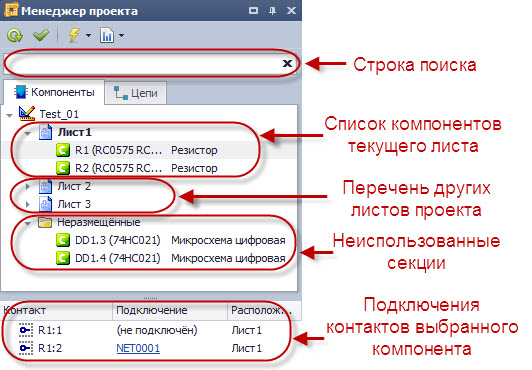

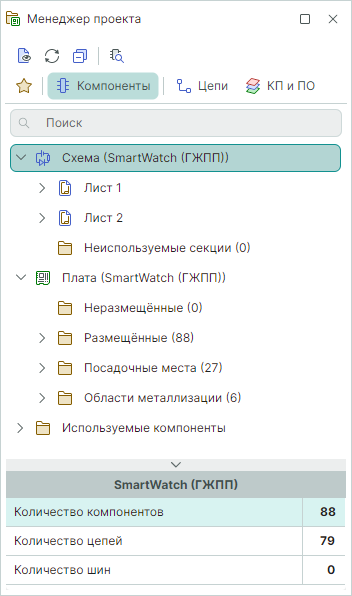

Рис. 22 - Панель "Менеджер проекта"

В верхней части отображается строка поиска по вкладке "Компоненты".

В разделе "Схема" находится перечень листов этого проекта. Внутри каждого листа отображается перечень компонентов, размещенных на данном листе.

В разделе "Плата" находятся подразделы с объектами печатной платы проекта.

При выделении какого-либо объекта в разделе "Схема" или "Плата" в нижней части панели отображается дополнительная информация о выделенном объекте.

В папке "Используемые компоненты" отображается список используемых компонентов, сгруппированных по функциональному назначению компонента.

• Показать компонент на схеме из панели "Менеджер проекта"

  Выделите необходимый компонент в перечне компонентов "Менеджер проекта" → "Компоненты" → "Схема", кликните по нему правой кнопкой мыши и в контекстном меню выберите пункт "Показать на схеме" (Рис. 23). В результате выбранный компонент будет подсвечен в редакторе на схеме, при этом все остальные объекты на листе будут отображаться слегка приглушенно (Рис. 24).

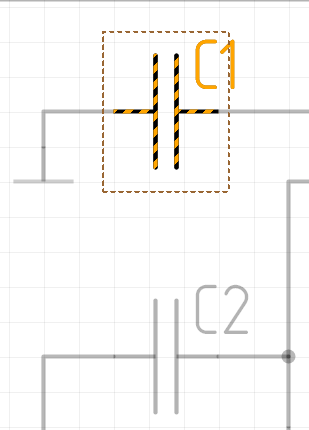

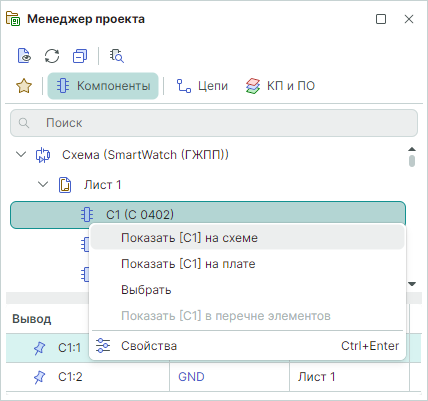

  Рис. 23 - Функция "Показать на схеме"	Рис. 24 - Результат работы функции "Показать на схеме"

• Выбрать компонент на схеме из панели "Менеджер проекта"

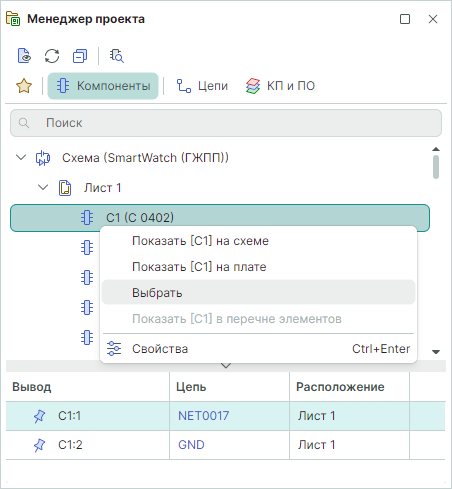

  Выберите необходимый компонент в перечне компонентов "Менеджер проекта" → "Компоненты" → "Схема", кликните по нему правой кнопкой мыши и в контекстном меню выберите пункт "Выбрать" (Рис. 25). В результате выбранный компонент окажется выделенным в редакторе схемы, при этом все остальные объекты сохранят свое обычное отображение (Рис. 26). В панели "Свойства" будут показаны параметры выбранного компонента, доступные для редактирования.

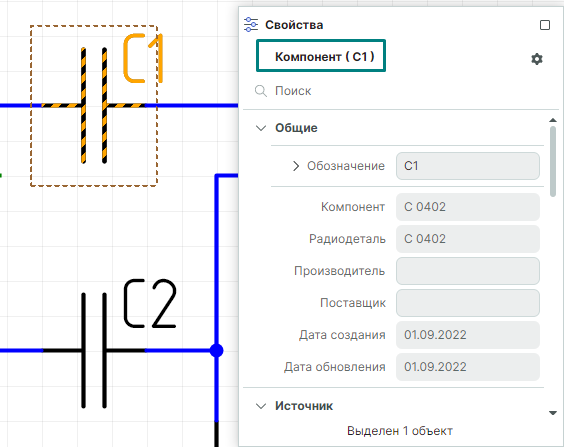

  Рис. 25 - Функция "Выбрать"	Рис. 26 - Результат работы функции "Выбрать"

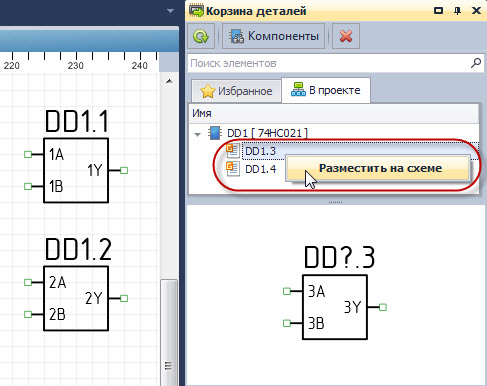

• Добавить на лист неиспользованную секцию

  При добавлении на схему многосекционного компонента может возникнуть ситуация, когда не все из секций УГО были размещены на листе. Например, после добавления одной из трех секций на лист, был совершен выход из инструмента размещения. Таким образом, последние две секции компонента оказались неиспользованными. Разместить эти секции можно из панели "Менеджер проекта". Для размещения неиспользованных секций выделите секцию компонента в "Менеджер проекта" → "Схема" → "Неиспользуемые секции" и в контекстном меню выберите пункт "Разместить на схеме" (Рис. 27).

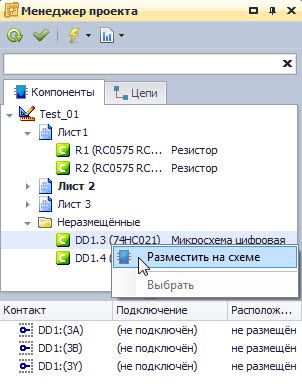

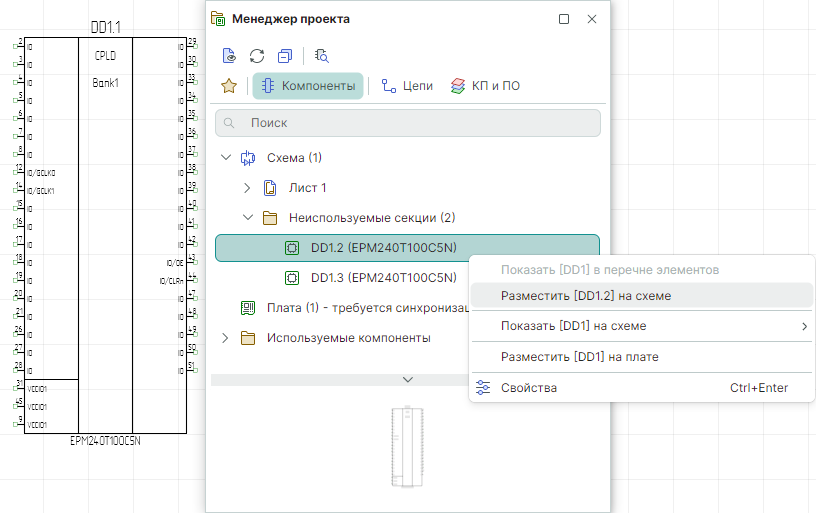

  Рис. 27 - Размещение неиспользованных секций компонента из панели "Менеджер проекта"

• Показать вывод компонента на схеме

  При выделении какого-либо компонента в панели "Менеджер проекта" в нижней части панели появляется информация о подключении выводов этого компонента. Для того чтобы подсветить на схеме требуемый вывод, выберите его из списка подключений, кликните по нему правой кнопкой мыши и в контекстном меню нажмите пункт "Показать" (Рис. 28). В результате выбранный вывод будет подсвечен в редакторе схемы, при этом все остальные объекты на листе будут отображаться слегка приглушенно. Также, если к этому выводу была подключена какая-либо цепь, то можно быстро перейти к параметрам этой цепи, кликнув левой кнопкой мыши по её имени (Рис. 29).

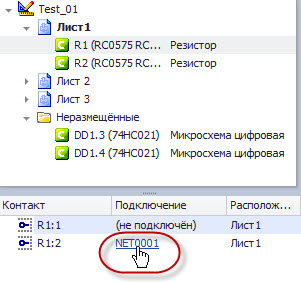

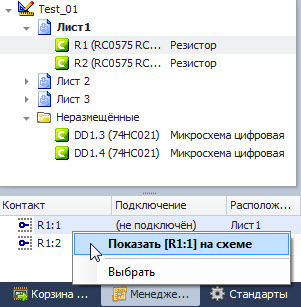

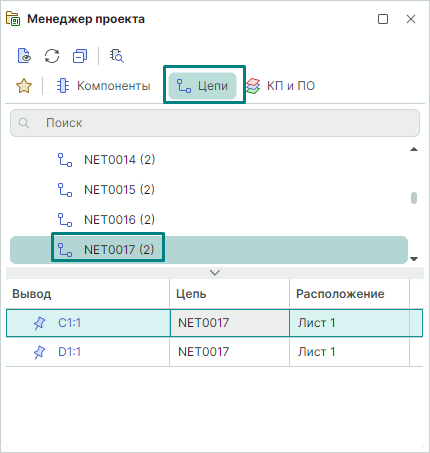

  Рис. 28 - Функция "Показать"	Рис. 29 - Переход к параметрам цепи
