Доступна новая версия SimOne 2.6 Beta

Доступна новая версия SimOne 2.6 Beta

Что нового в SimOne

Обратная связь с разработчиками

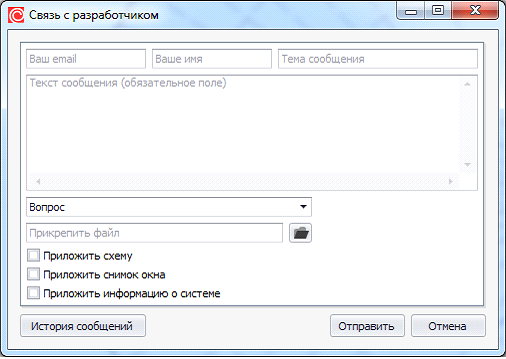

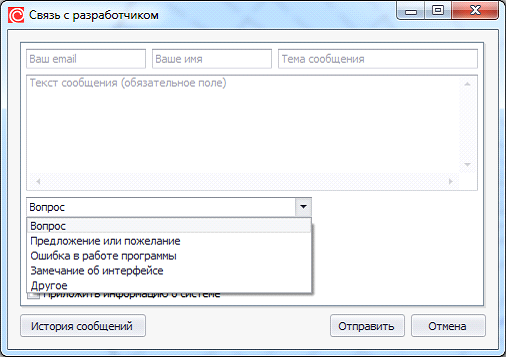

Отправить запрос, сообщение или пожелание разработчикам теперь можно используя форму обратной связи в самой программе:
меню Справка → Обратная связь.

В окне отправки запроса разработчикам можно указать адрес электронной почты для обратной связи, имя пользователя,  тему запроса и текстовое сообщение.

Также необходимо выбрать тип запроса:

  • Вопрос.
  • Предложение или пожелание.
  • Ошибка в работе программы.
  • Замечание об интерфейсе.

К отправляемому сообщению можно приложить следующие документы:

  • Схему\нетлист.
  • Снимок экрана.
  • Информацию о системе.
  • Файл.

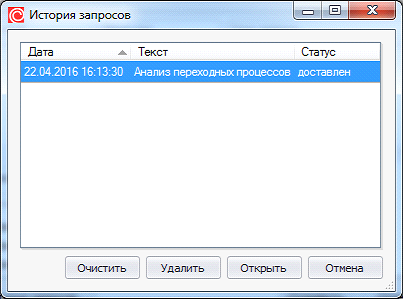

Просмотр истории отправленных сообщений доступен по нажатию кнопки История запросов.

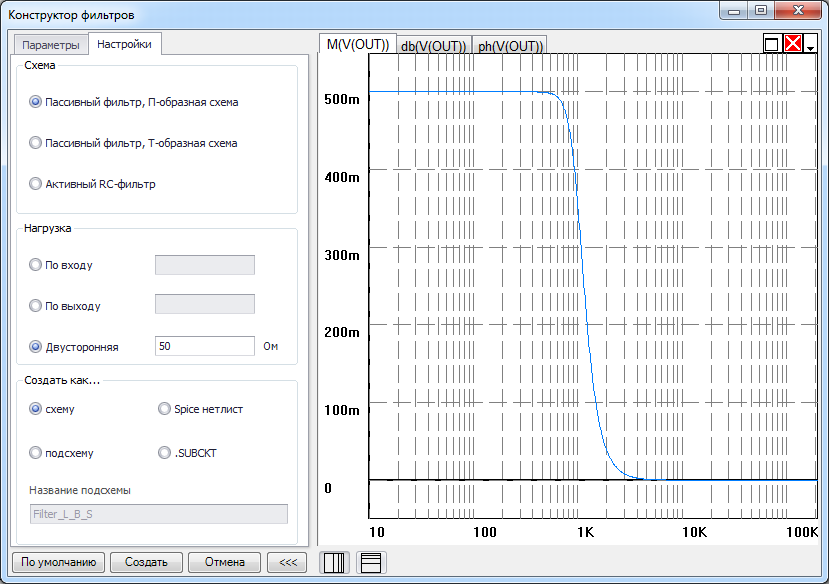

Синтез фильтров

SimOne теперь позволяет проводить параметрический синтез электронных схем активных и пассивных фильтров. Для этого он содержит свой собственный конструктор фильтров, использующий  как классические схемы реализации, так и оригинальные.
Разработка фильтра производится в интерактивном режиме: любые внесенные пользователем изменения требований к характеристике фильтра вызывают автоматический пересчет параметров схемы и перестроение частотных характеристик в окне предпросмотра.

Touchstone-модели и многополюсные компоненты

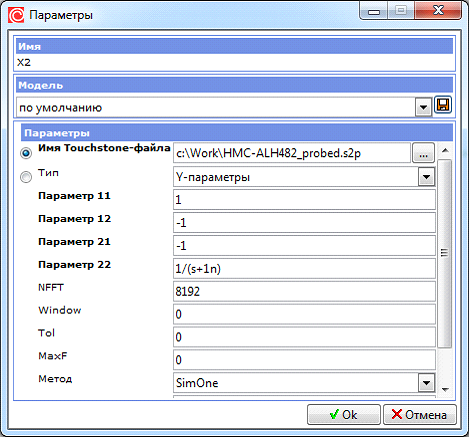

SimOne теперь поддерживает многополюсные компоненты, задаваемые с помощью S-, Z-, Y-параметров.
Параметры могут задаваться как в виде выражений, так и с помощью текстовых файлов Touchstone-формата.

Многополюсные компоненты  могут быть установлены на схему:

  • c помощью соответсвующих примитивов: кнопки на панели

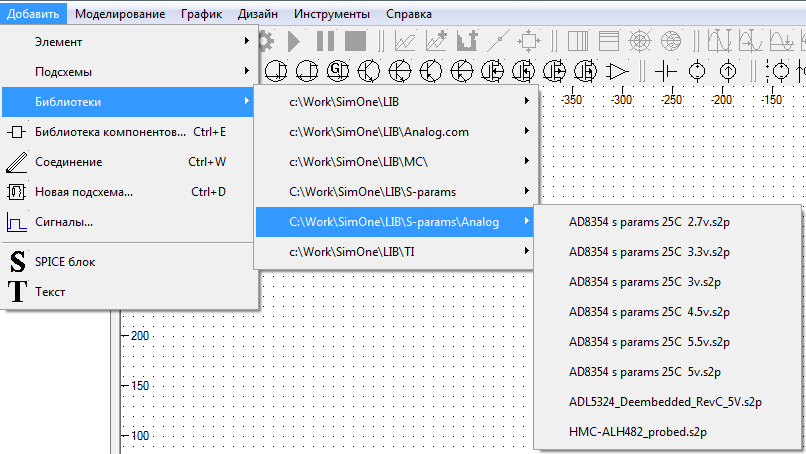

  • с помощью подключенных библиотек Touchstone-моделей:

Добавлена новая настройка для Лапласовых источников и многополюсгиков:

maxF\Fmax – максимальная частота, определяет шаг квантования обратного преобразования Фурье.

Графический  модуль

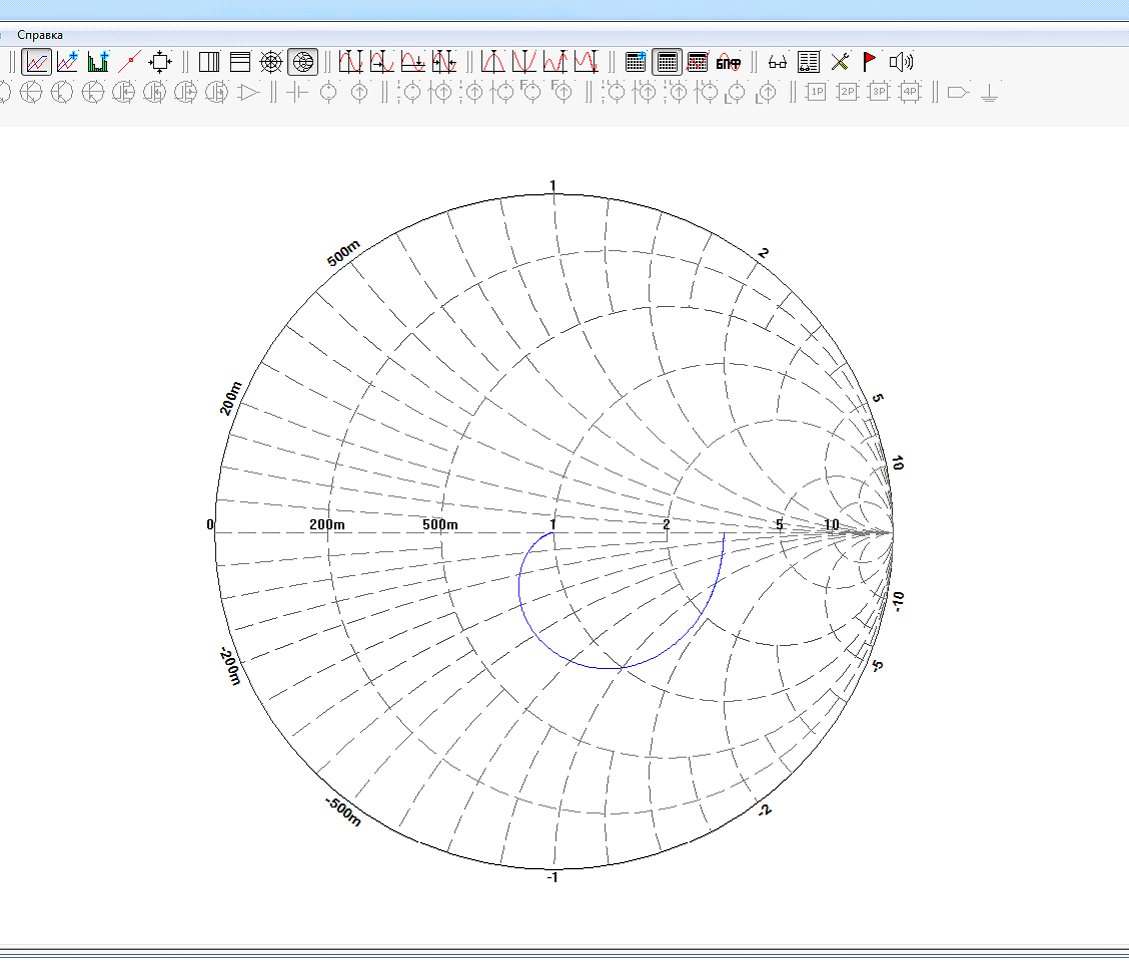

Добавлена возможность отображать графики частотного анализа схемы на диаграмме Вольперта-Смита

Отобразить график на комплексной плоскости Главное меню: График->Режим->Полярные координаты.
Панель инструментов: иконка
Отобразить график на диаграмме Вольперта-Смита Главное меню: График->Режим-> Диаграмма Смита.
Панель инструментов: иконка

Экспорт графиков

Добавлена возможность экспортировать графики частотного анализа в форматах Touchstone и Freq

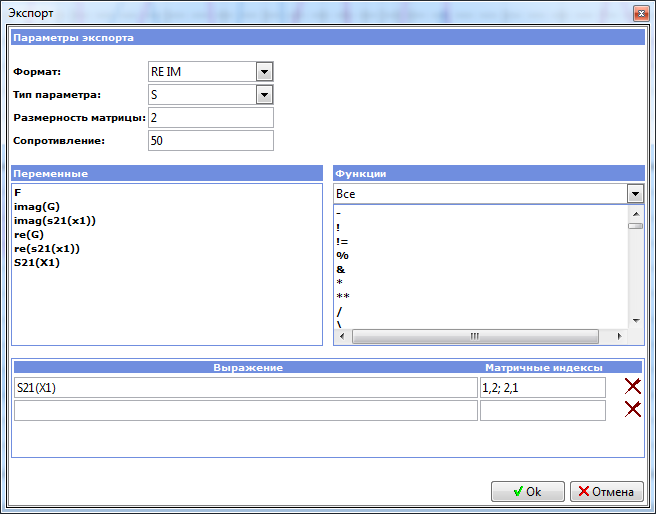

Окно экспорта данных в Touchstone-файл:

содержит следующие настройки:

Поле Описание
Формат

Формат представления числовых комплексных значений. Возможны следующие форматы:

  • Re Im -вещественная и мнимая часть;
  • Mag DEG - амплитуда и фаза в градусах;
  • DB DEG - децибелы и фаза в градусах.
Тип параметра

Тип параметра многополюсника. Возможны следующие типы:

  • S - s-параметры;
  • Y - y-параметры;
  • Z - z-параметры.
Размерность матрицы Размерность матрицы параметров многополюсника
Сопротивление Значение эталонного сопротивления, при котором измерены s-параметры.
Переменные Переменные, доступные для составления выражений, экспортируемых в файл.
Функции Функции, доступные для составления выражений, экспортируемых в файл.
Выражения Выражения, которые будут экспортироваться в файл.
Матричные индексы Индексы в матрице многополюсника. Указываются через запятую. Если необходимо указать несколько индексов для одного выражения, то в качестве разделителя необходимо использовать точку с запятой ';'

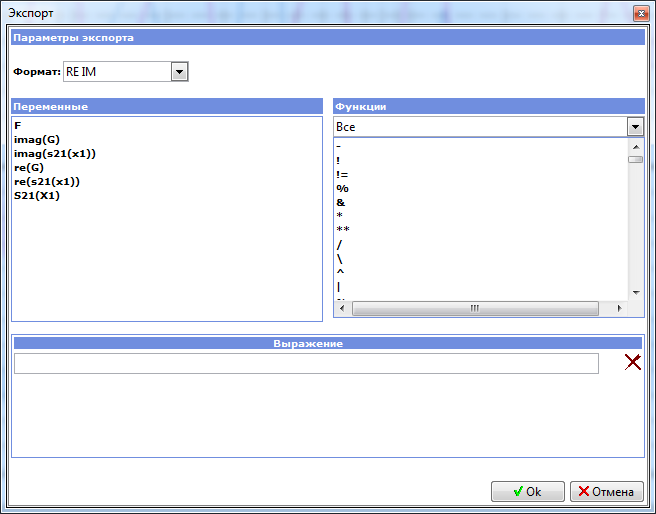

Окно экспорта данных в Freq-файл:

Окно экспорта графика в Freq-файл

содержит следующие настройки:

Поле Описание
Формат

Формат представления числовых комплексных значений. Возможны следующие форматы:

  • Re Im -вещественная и мнимая часть;
  • Mag DEG - амплитуда и фаза в градусах;
  • DB DEG - децибелы и фаза в градусах.
Переменные Переменные, доступные для составления выражений, экспортируемых в файл.
Функции Функции, доступные для составления выражения для экспорта в файл.
Выражение Выражение, которые будут экспортироваться в файл.

Математические выражения

Добавлены функции, реализующие следующие измерения:

Bandwidth Bandwidth(expr, [level]) - ширина полосы пропускания выражения expr по уровню level дб. По умолчанию level = 3 дб.
СenterFrequency СenterFrequency(expr, [level]) – центральная частота полосы пропускания выражения expr по уровню level дб. По умолчанию level = 3 дб.
Cutoff_Highpass Cutoff_Highpass (expr, [level]) – верхняя граница полосы пропускания выражения expr по уровню level дб. По умолчанию level = 3 дб.
Cutoff_Lowpass Cutoff_Lowpass (expr, [level]) – верхняя граница полосы пропускания выражения expr по уровню level дб. По умолчанию level = 3 дб.
DeltaX DeltaX(expr, y1, y2, [cross]) – расстояние по оси абсцисс между двумя точками с ординатами  y1,y2 выражения expr. Параметр cross – порядковый номер измерения, по умолчанию = 1.
DeltaY DeltaY(expr, x1, x2 ) – расстояние по оси ординат между двумя точками с абсциссами x1, x2 выражения expr.
FallTime FallTime(expr, y1, y2, [fall]) – длина спуска по оси абсцисс  от значения y1 до y2 выражения expr, Параметр fall – порядковый номер спуска, по умолчанию = 1.
firstY firstY(expr) – первое значение выражения expr.
Frequency Frequency(expr, y, [cross]) – частота выражения expr. Измеряется по уровню y.  Параметр cross – порядковый номер измерения, по умолчанию = 1
Inflection Inflection(expr, [cross]) – абсцисса перегиба выражения expr. Параметр cross – порядковый номер перегиба, по умолчанию = 1
lastY lastY(expr) – последнее значение выражения expr
MaxY MaxY(expr) – максимальное значение выражения expr
MaxX MaxX(expr) – абсцисса максимального значения выражения expr
MinY MinY(expr) – минимальное значение выражения expr
MinX MinX(expr) – абсцисса минимального значения выражения expr
NX NX(expr, [N=1]) – абсцисса N-точки выражения expr
NY NY(expr, [N=1]) – значение выражения expr  в N-точке графика
PeakX PeakX(expr, [cross]) – абсцисса локального максимума выражения expr. Параметр cross – порядковый номер локального максимума, по умолчанию = 1
PeakY PeakY(expr, [cross]) – значение локального максимума выражения expr. Параметр cross – порядковый номер локального максимума, по умолчанию = 1
Period Period(expr, y, [cross]) – период выражения expr. Измеряется по уровню y.  Параметр cross – порядковый номер измерения, по умолчанию = 1
Q_Bandpass Q_Bandpass (expr, [level]) – добротность выражения expr по уровню level дб. По умолчанию level = 3 дб.
RangeY RangeY(expr,x1,x2) – перепад, разность между максимальным и минимальным значениями выражения expr на участке [x1;x2]
RiseTime RiseTime(expr, y1, y2, [rise]) – длина подъема по оси абсцисс  от значения y1 до y2 выражения expr, Параметр rise – порядковый номер подъема, по умолчанию = 1.
Slope Slope(expr, x) - наклон выражения expr в абсциссе x
SlopeX SlopeX(expr, slope, [cross]) – абсцисса наклона выражения expr, равного slope. Параметр cross – порядковый номер наклона графика, по-умолчанию = 1.
ValleyX ValleyX(expr, [cross]) - абсцисса локального минимума выражения expr. Параметр cross – порядковый номер локального максимума, по умолчанию = 1
ValleyY ValleyY(expr, [cross]) - значение локального минимума выражения expr. Параметр cross – порядковый номер локального максимума, по умолчанию = 1
Width Width(expr, y, [<cross>]) - интервал по оси абсцисс между двумя точками выражения expr с ординатами y. Параметр cross – порядковый номер y, по умолчанию = 1
XatY XatY(expr,y,cross,[crosstype]) - значение абсциссы точки графика выражения expr, равного y. Параметр cross – порядковый номер y, crosstype – тип пересечения: -1 – падение, 1 – возрастание.
YatX YatX(expr,x) - значение выражения expr в точке x

Эти функции могут быть использованы в выражениях для вывода на график, но не могут применяться в выражениях, описывающих поведение компонента.

Исправления

  •  Исправлены ошибки интерпретации числовых сокращений и др.
