Доступна новая версия SimOne 2.7
Система обновления версий
Система обновления версии SimOne работает при наличии доступа компьютера пользователя к сети интернет и позволяет удобно и быстро обновить используемую версию программы на последнюю, выпущенную разработчиками. При обновлении система производит резервное копирование текущей версии и впоследствии разработчик может вернуться к ней.

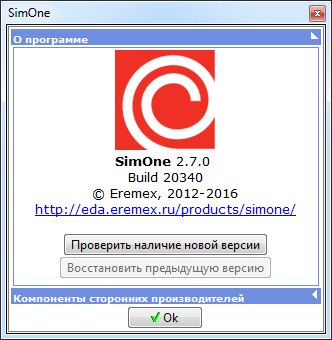

Вызов окна обновлений
осуществляется из окна справки SimOne: меню Справка→О программе...
Восстановление предыдущей версии программы осуществляется нажатием на соответствующую кнопку окна справки SimOne.
Математические выражения
Добавлены функции, для работы с преобразованием Фурье:
| FFT | fft(f(x)[,N=1024,Freq]) – преобразование Фурье выражения f(x) с фундаментальной частотой Freq и количеством точек N. Преобразование Фурье берется на интервале последнего периода функции f(х), равного 1/Freq. Значение частоты Freq можно не указывать, в этом случае она рассчитывается автоматически. Возвращает комплексные числа. |
| FFTN | fftn(f(x)[,N=1024,Freq]) – нормированный спектр сигнала. Представляет собой отношение преобразования Фурье к модулю первой гармоники. Вычисляется с помощью фунции fft, описанной выше. |
| THD | thd(f(x)[,N=1024,Freq]) – коэффициент гармонических искажений выражения f(x). Определяется как отношение среднеквадратичной суммы высших гармоник f(x), кроме первой, к первой гармонике. Вычисляется с помощью фунции fft, описанной выше. |
| THD_R | thd_r(f(x)[,N=1024,Freq]) – коэффициент нелинейных искажений выражения f(x). Определяется как отношение среднеквадратичной суммы высших гармоник f(x), кроме первой, к среднеквадратичной сумме всех гармоник. Вычисляется с помощью фунции fft, описанной выше. |
| HARM | harm(f(x),Nh=1[,N=1024,Freq]) – значение Nh-ой гармоники выражения f(x). Вычисляется с помощью фунции fft, описанной выше. Возвращает комплексное число. |
| FOURIER | fourier(f(x),[Nr=N,N=1024,Freq]) – вычисление суммы Nr членов ряда Фурье выражения f(x). Вычисляется с помощью фунции fft, описанной выше. |
Эти функции могут быть использованы в выражениях для вывода на график, но не могут в выражениях, описывающих поведение компонента.
Пример использования функций преобразования Фурье - файл-схема fft_based_func.ssch содержится в папке FFT с примерами SimOne. Доступен через меню Файл→Открыть Примеры...
Исправления
- Исправлены ошибки работы с подсхемами и др.
